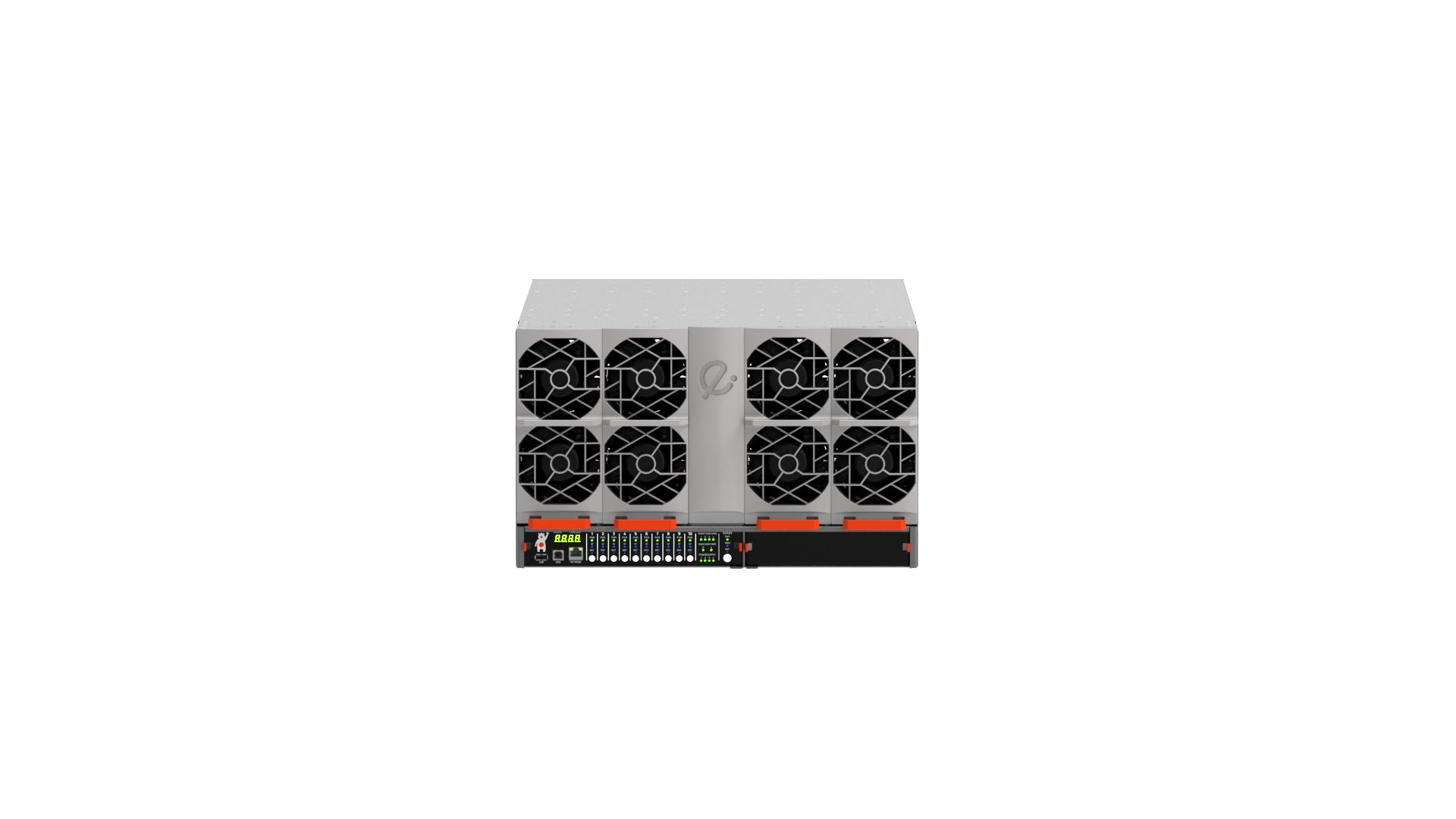

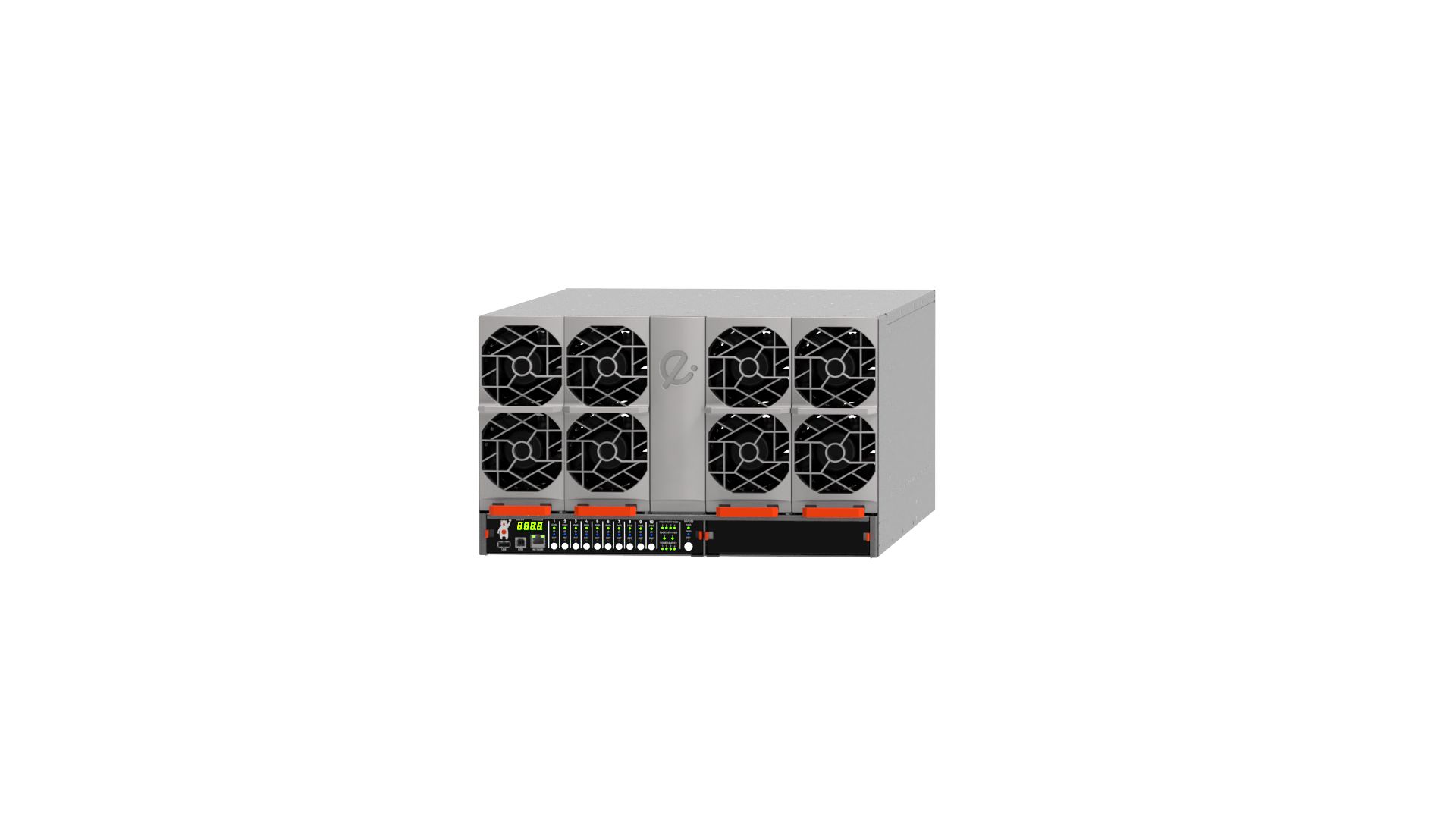

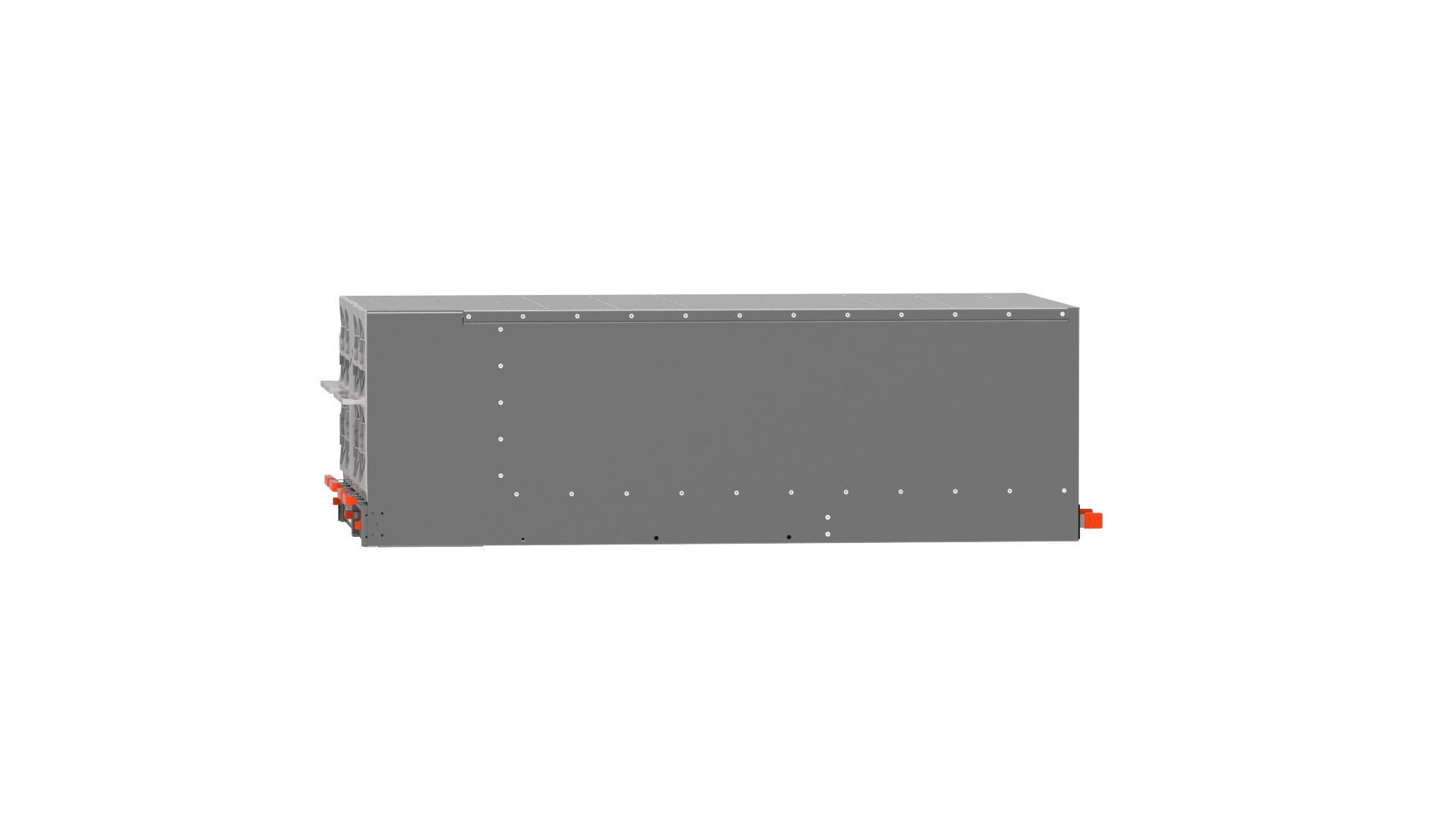

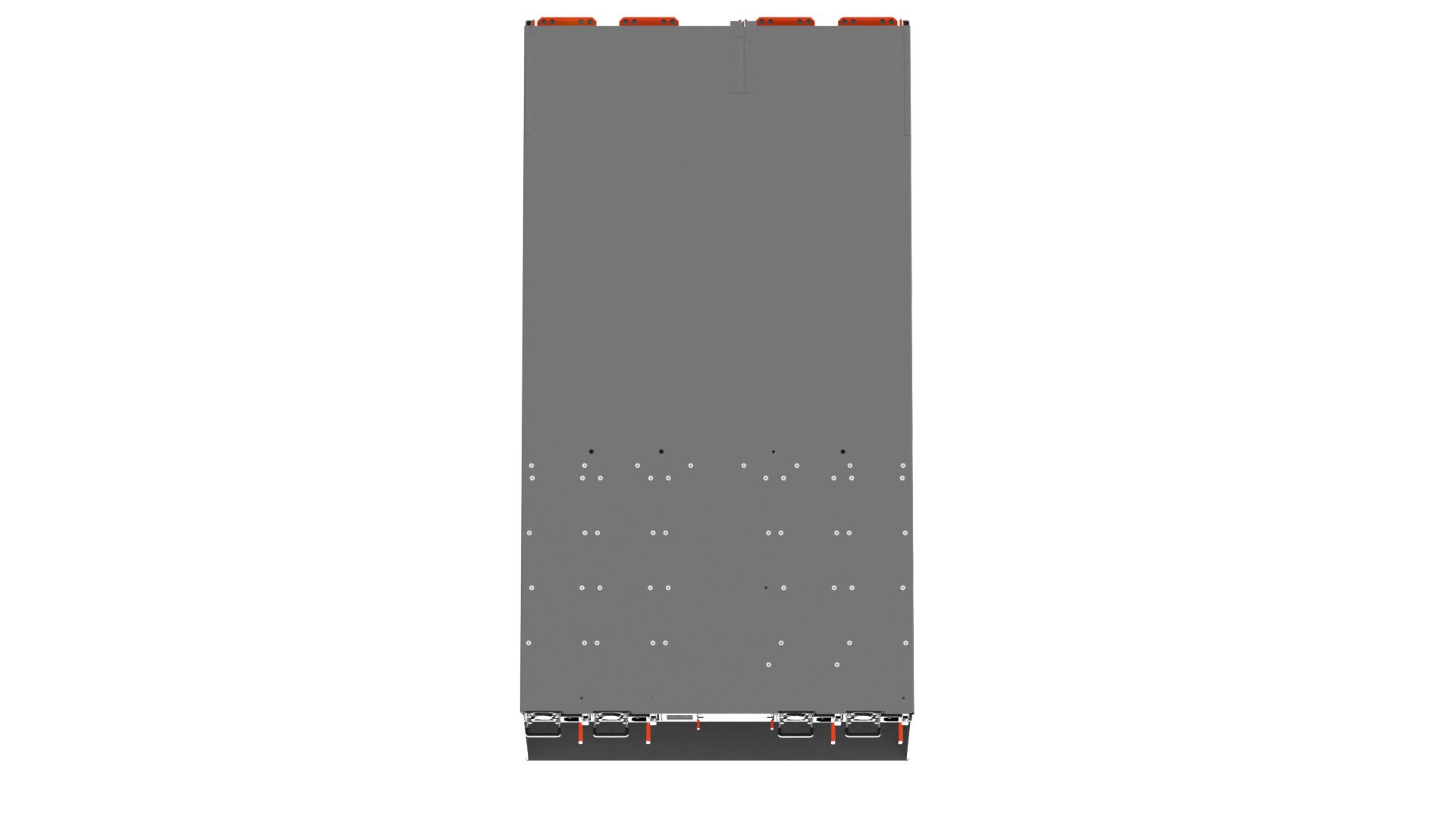

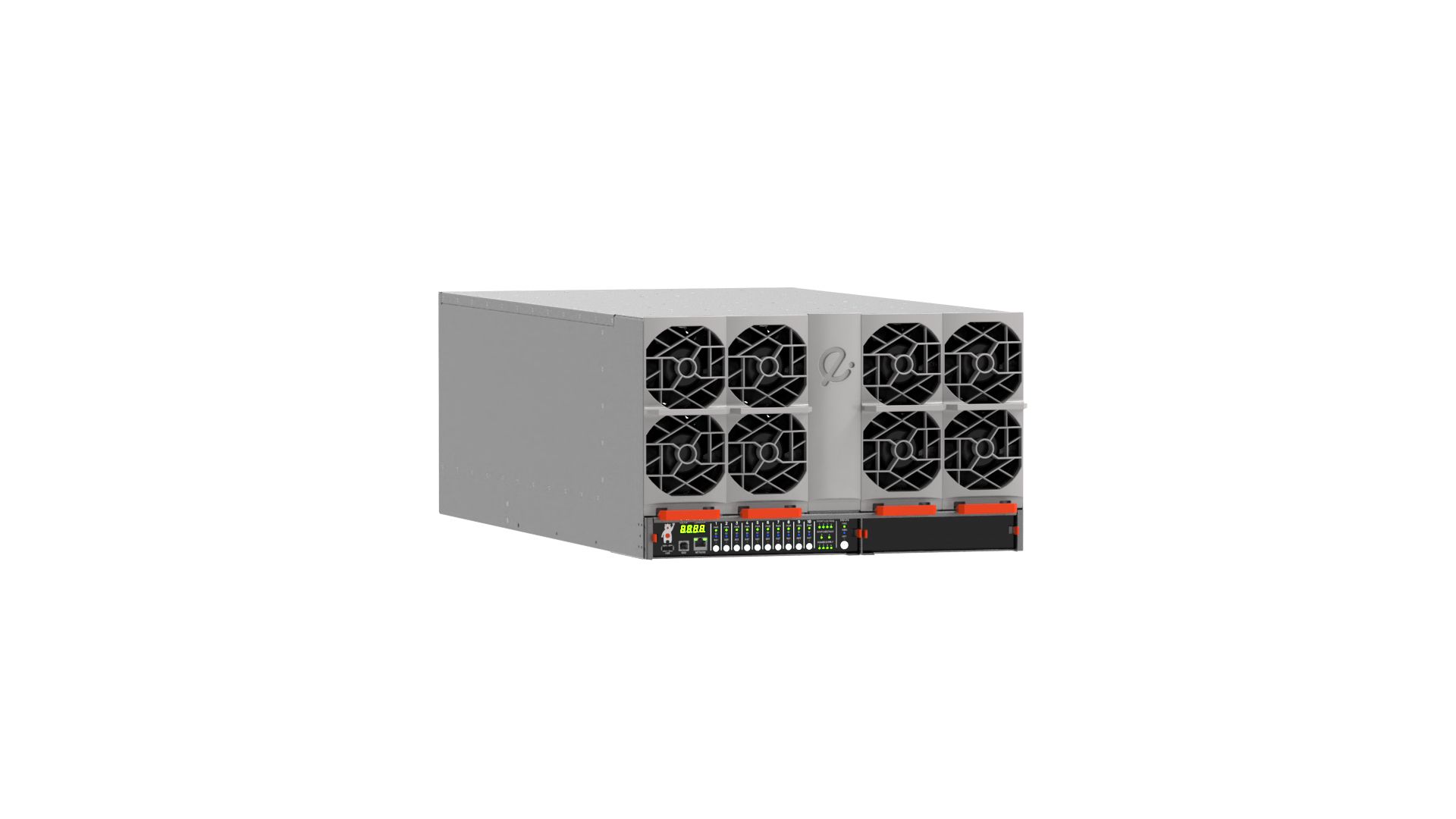

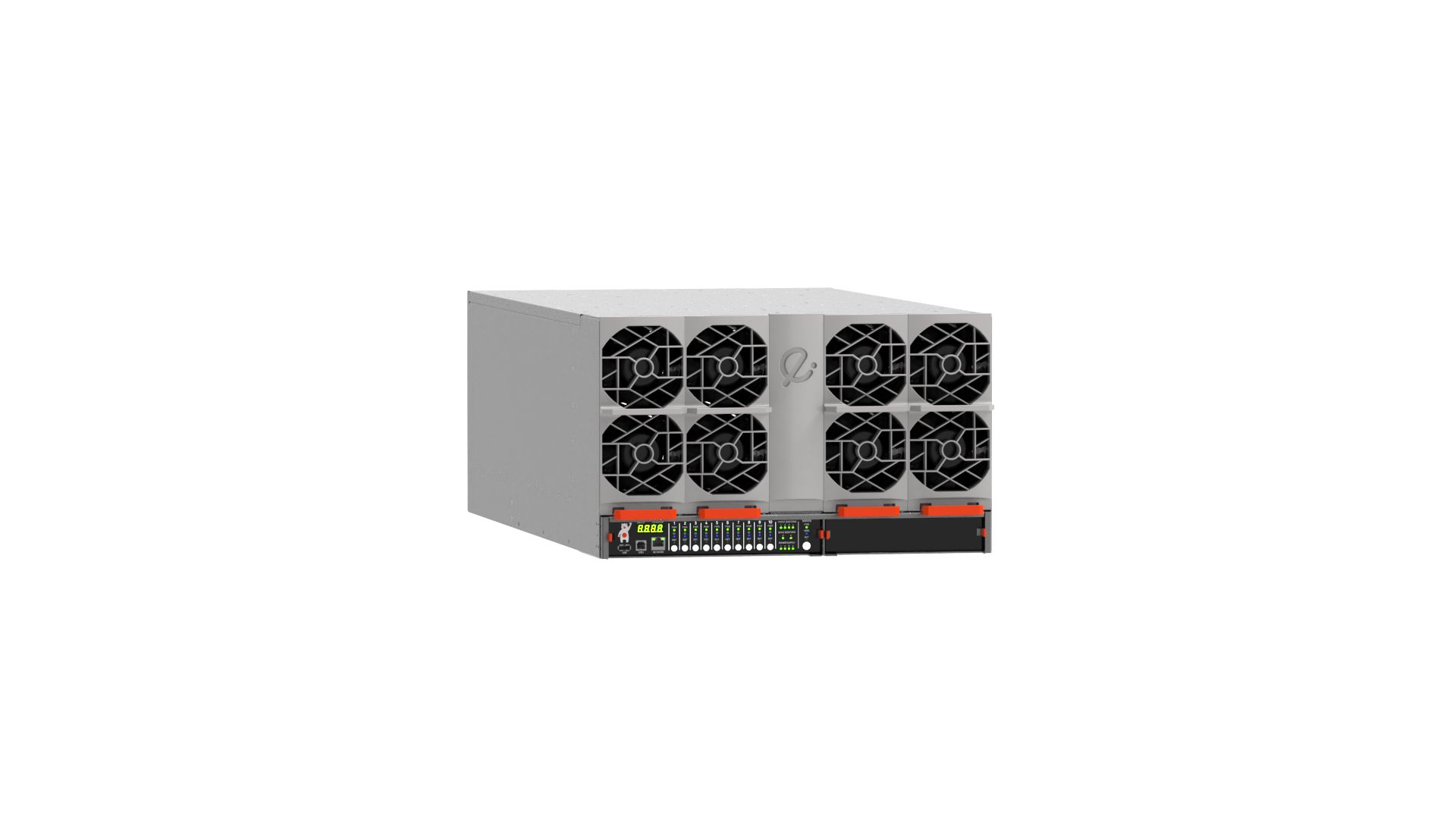

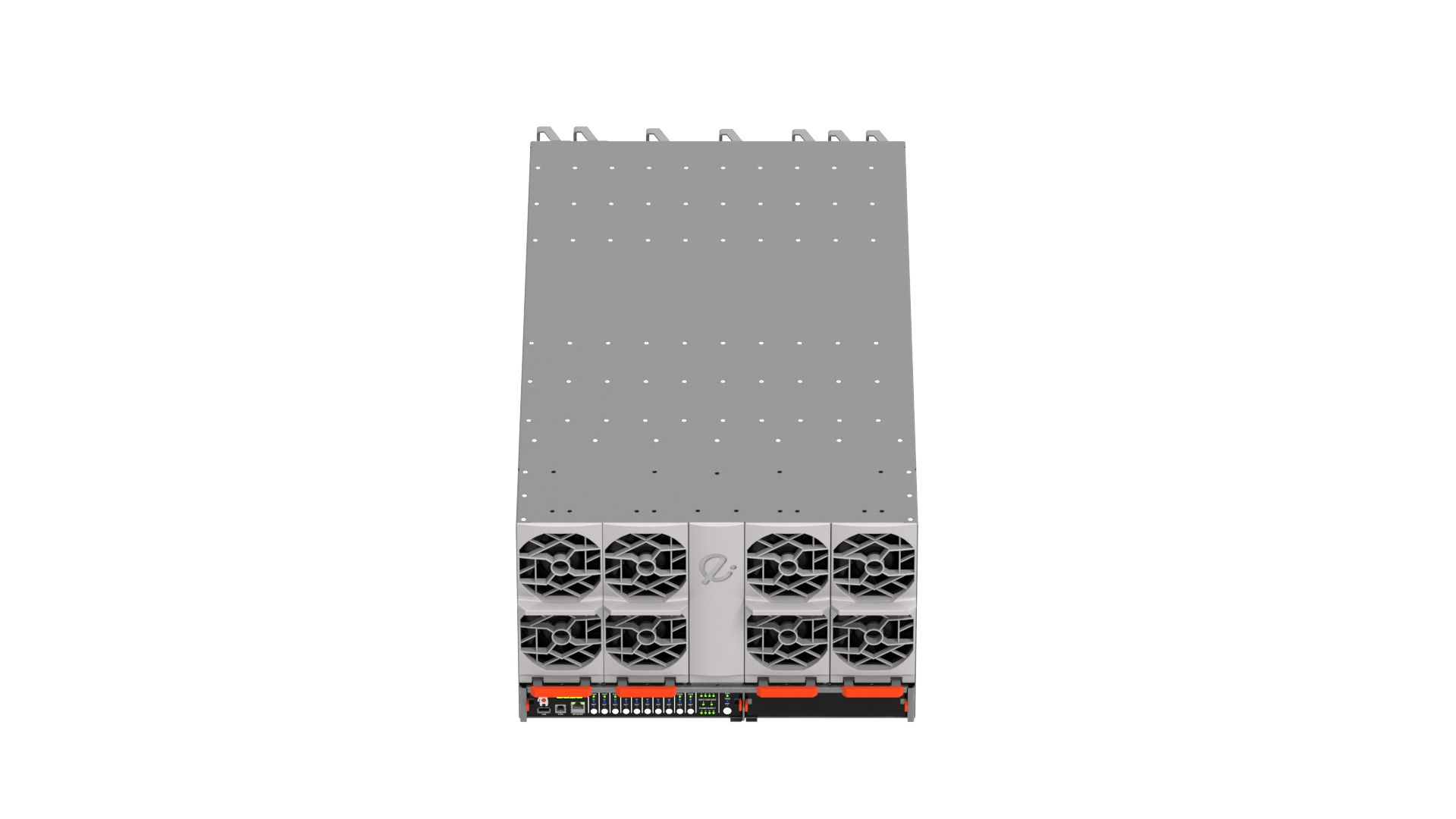

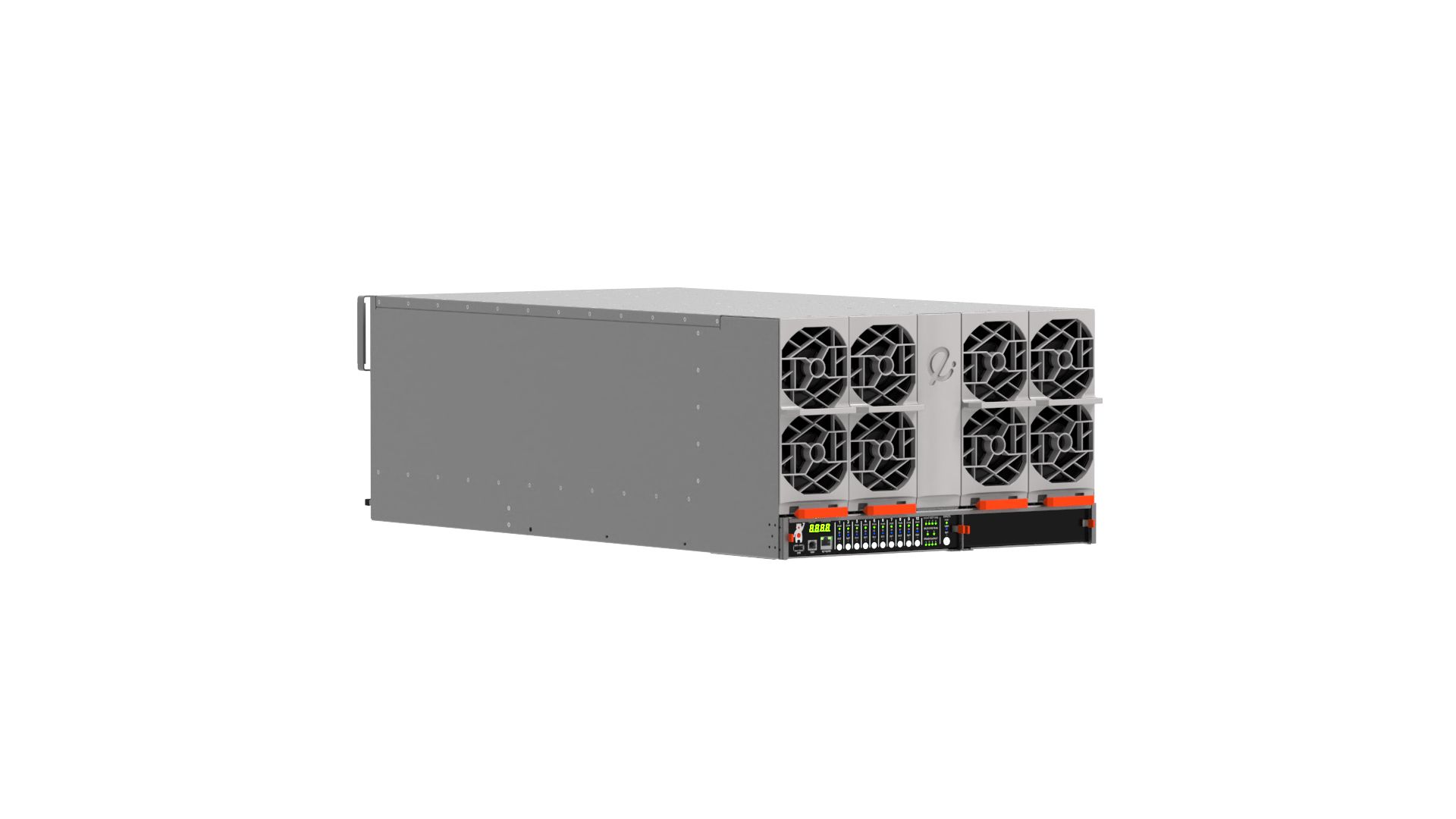

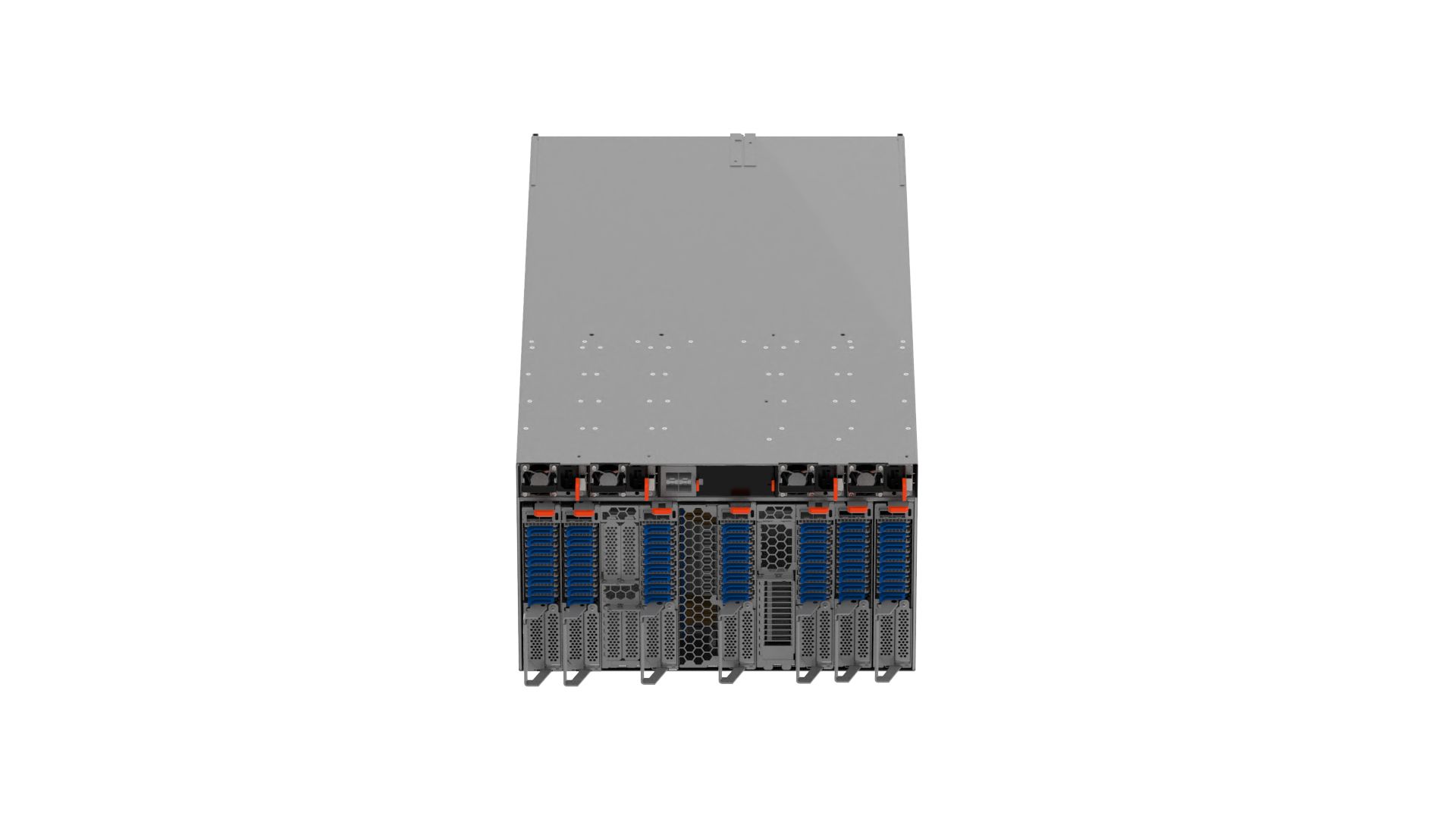

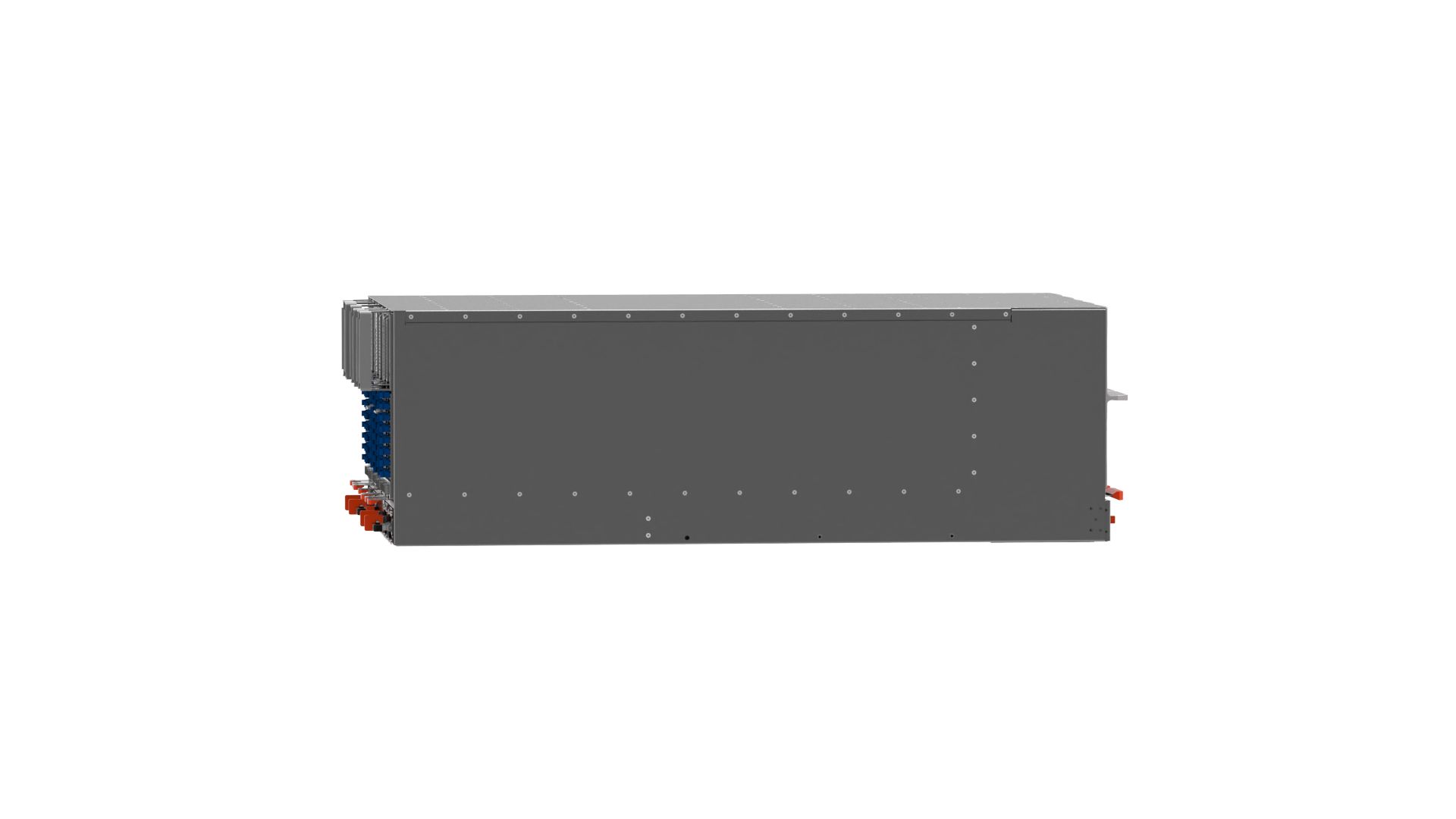

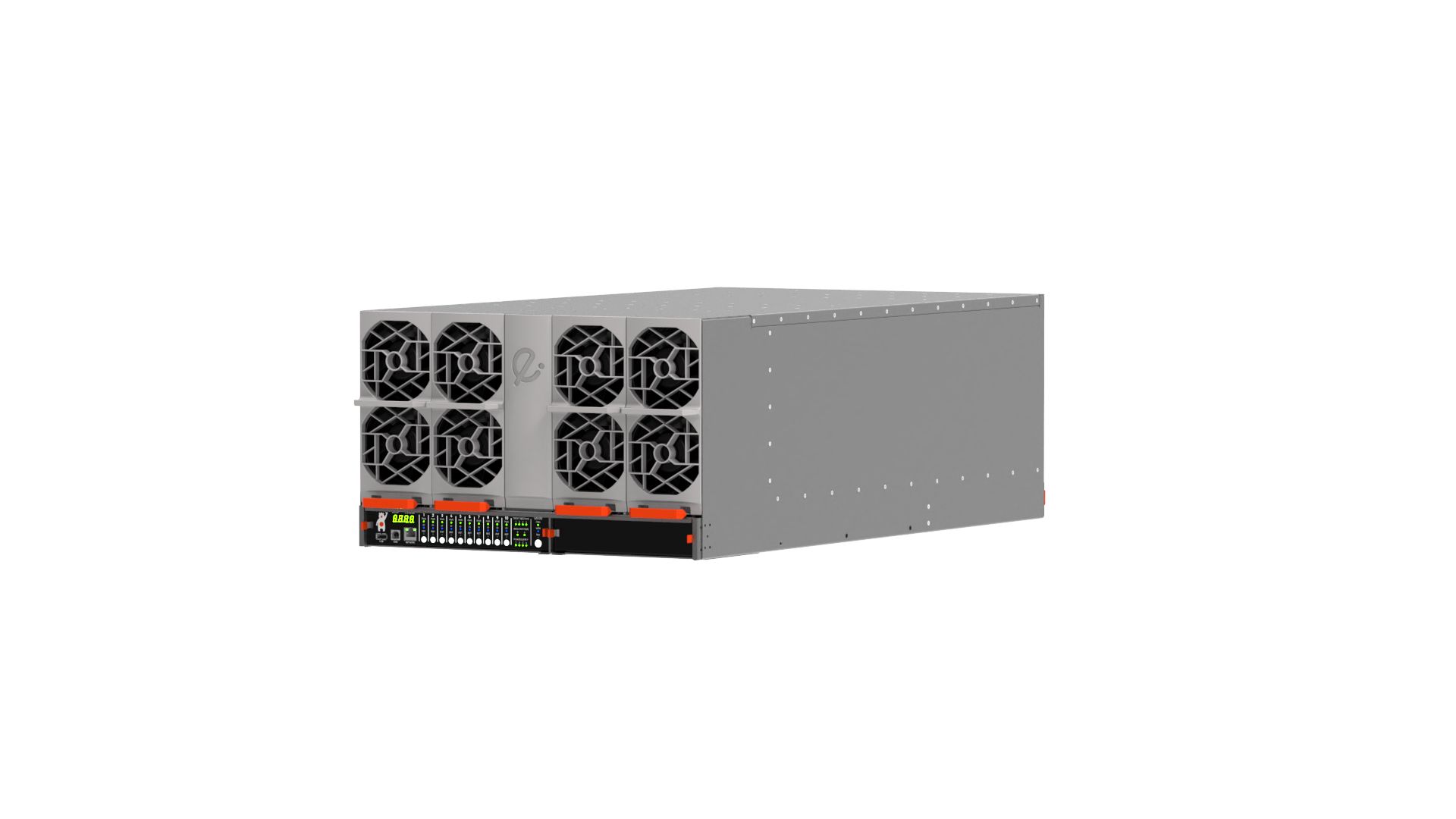

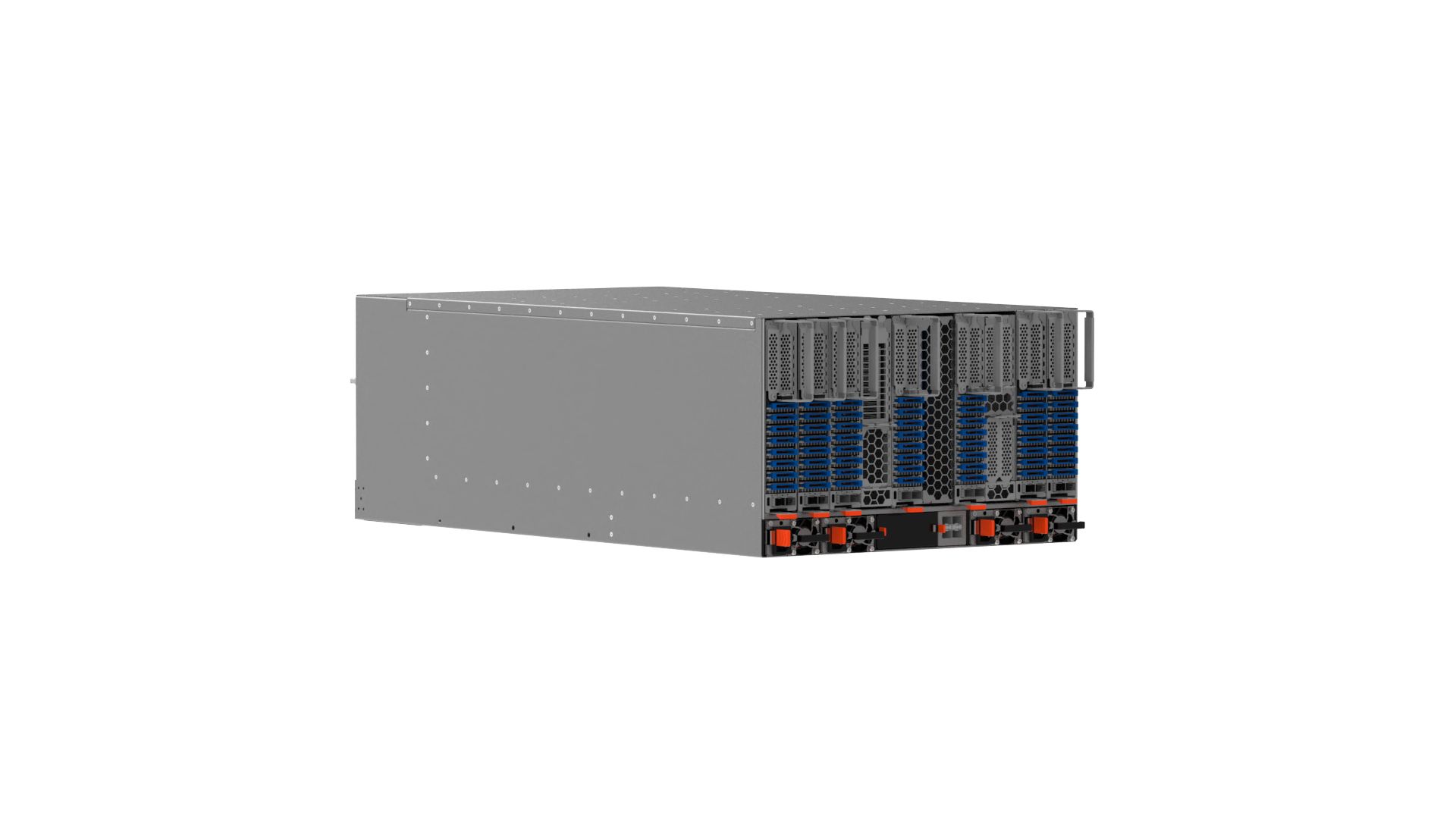

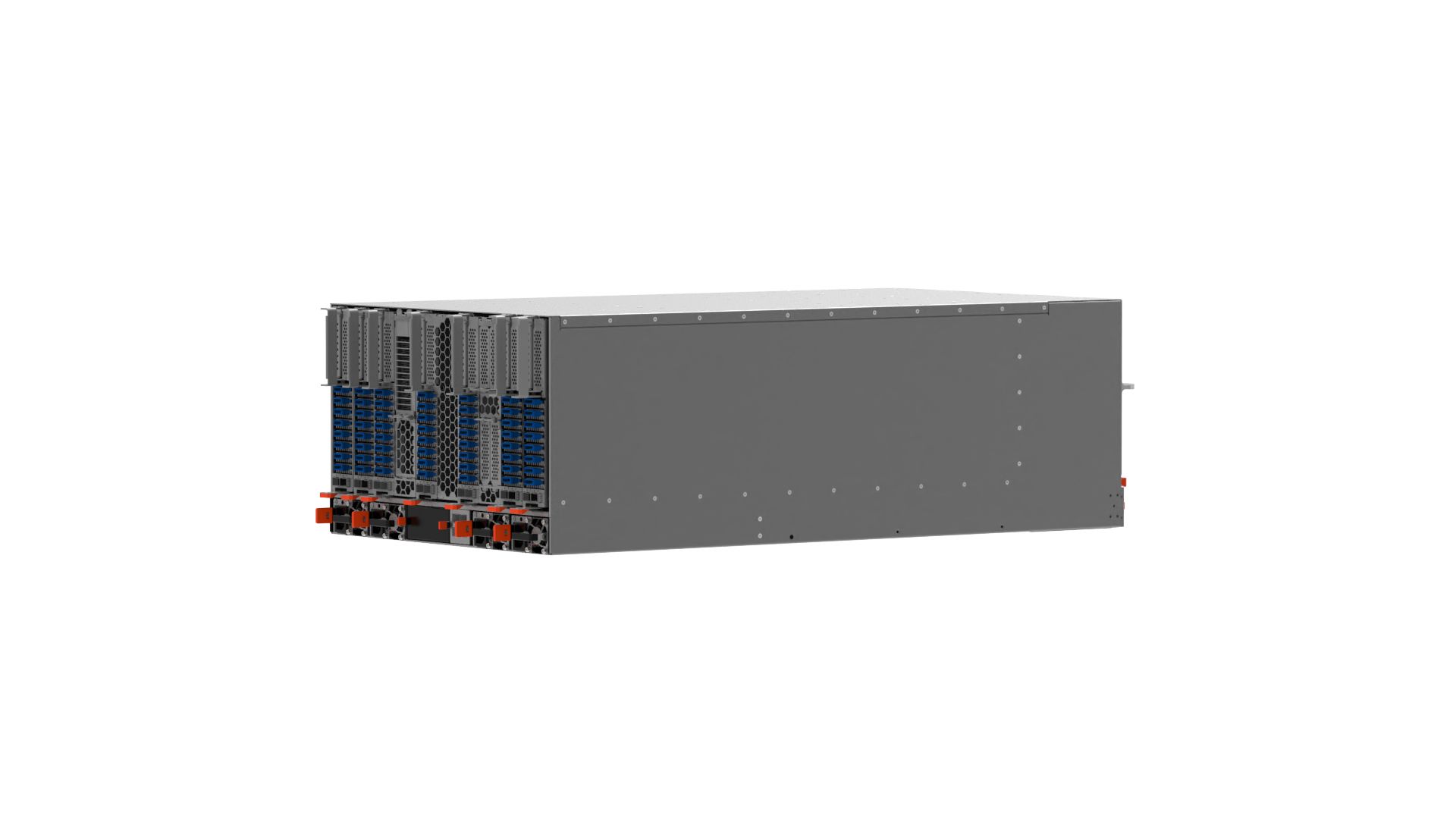

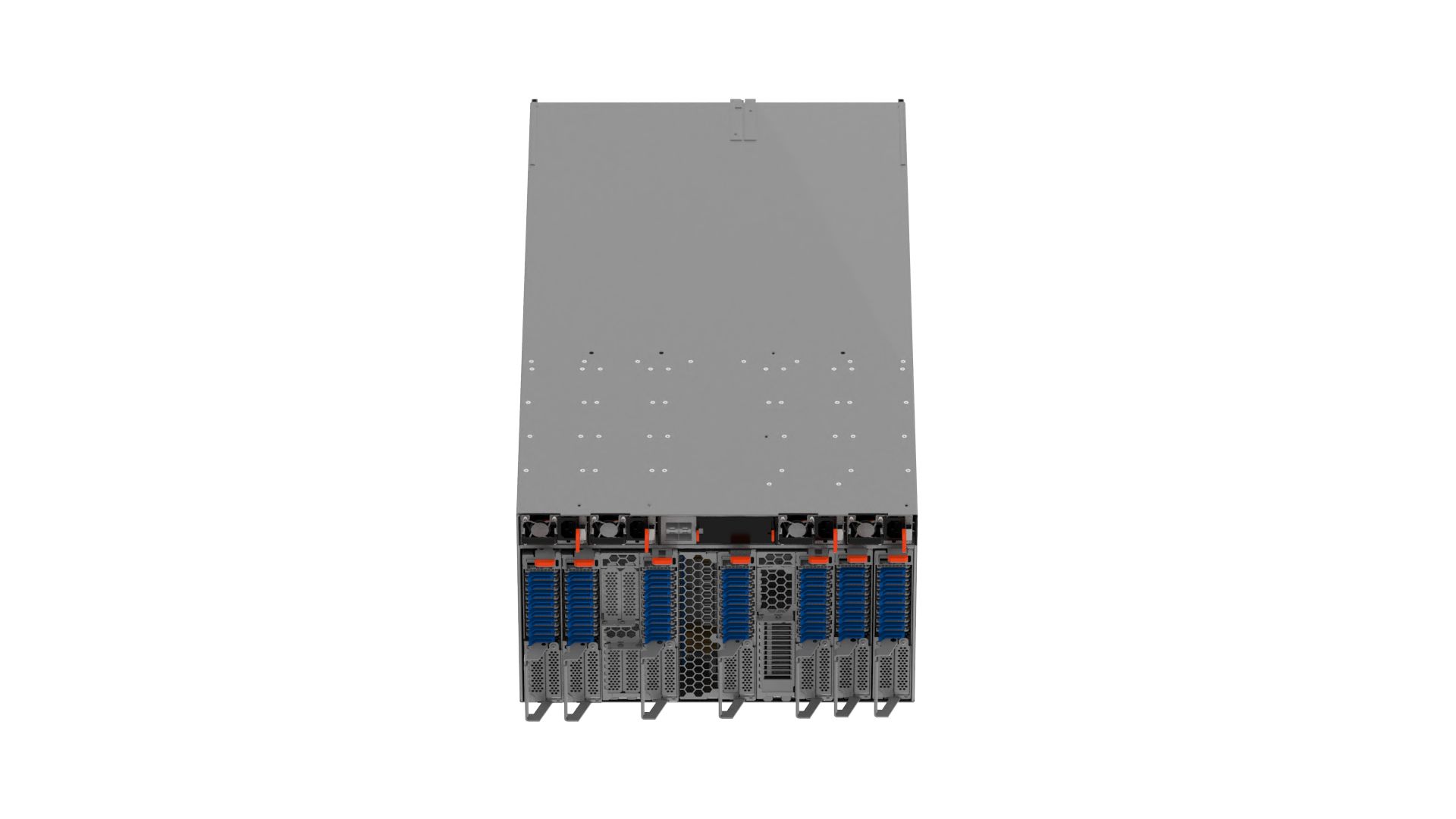

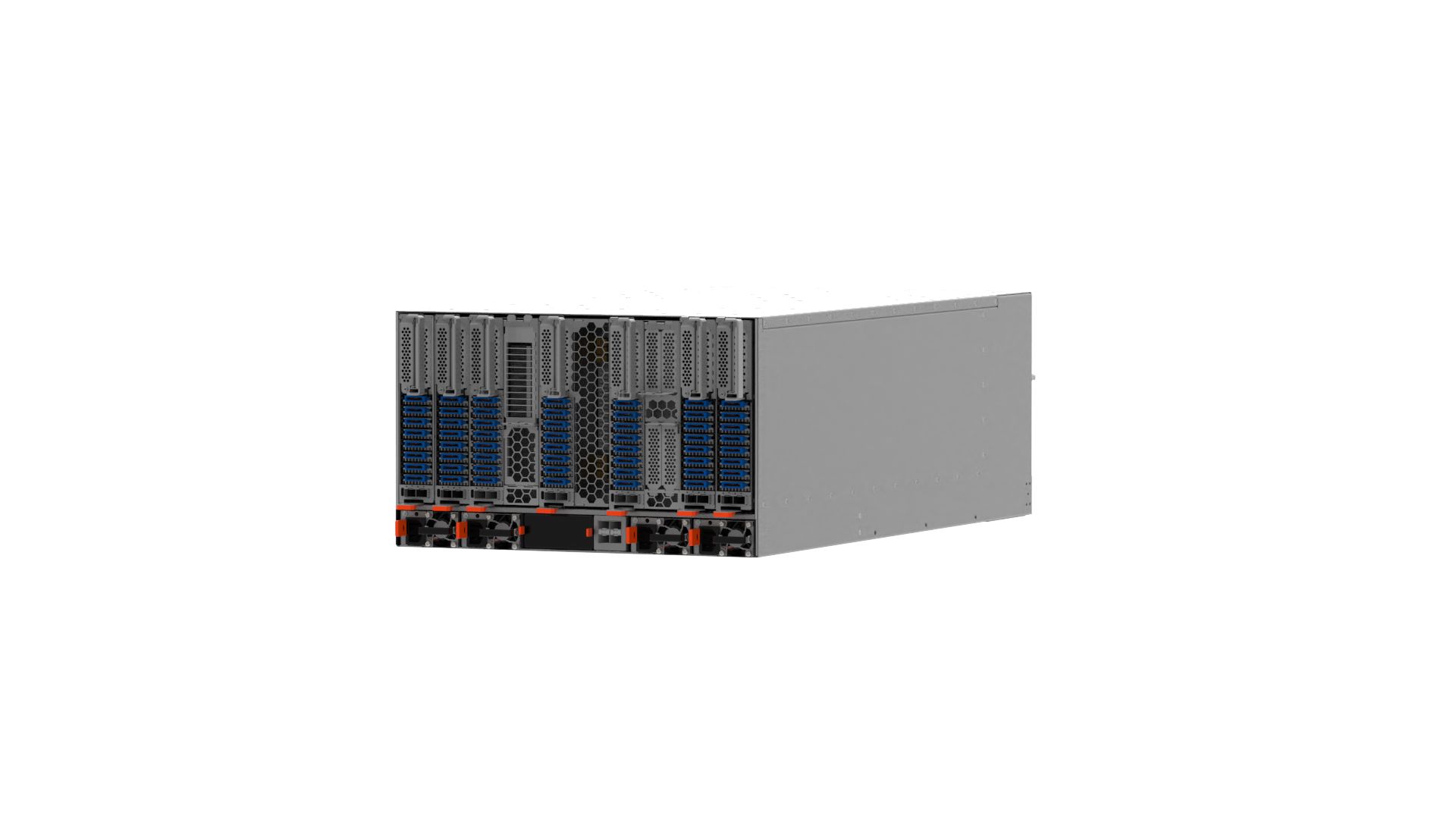

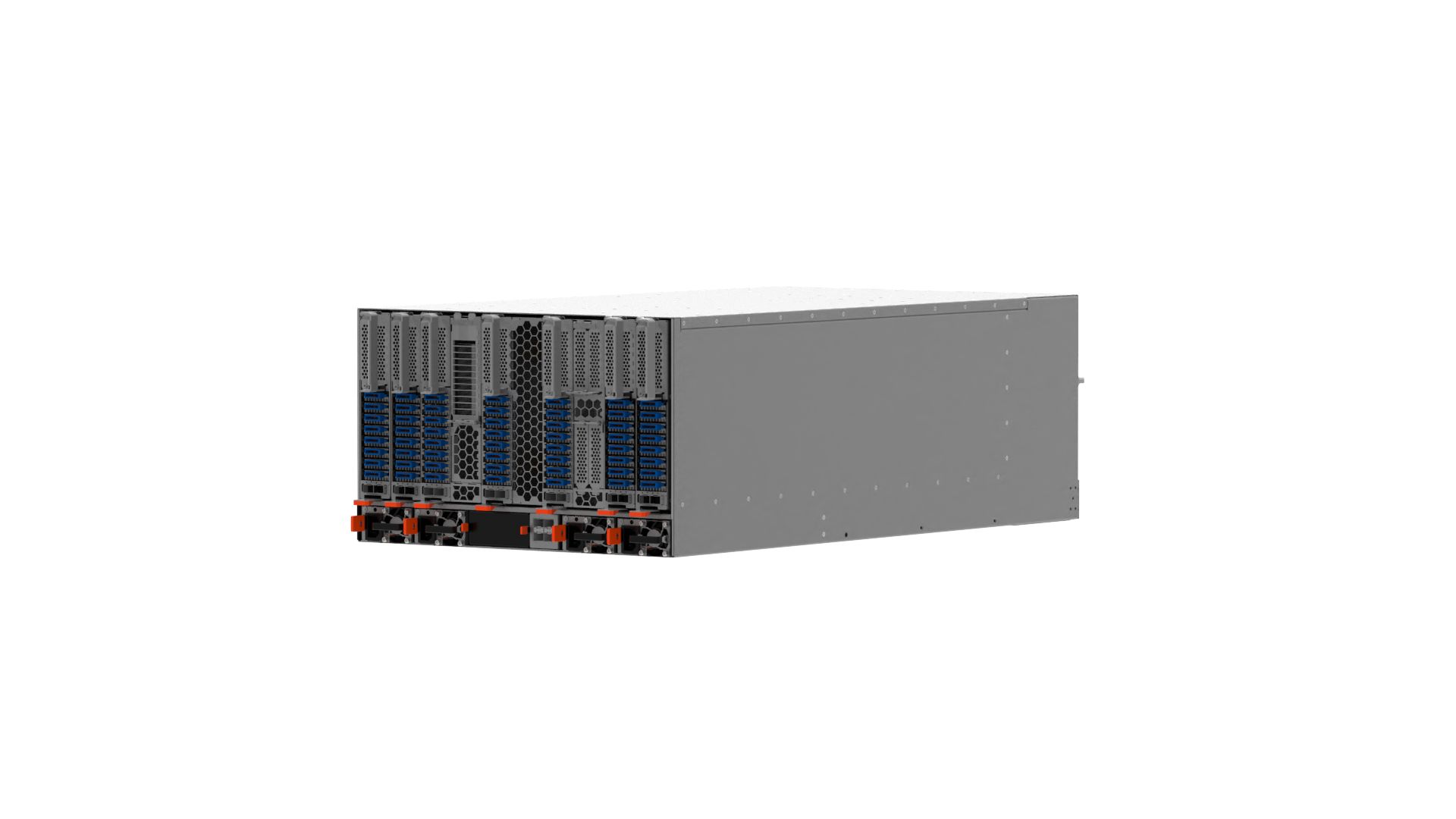

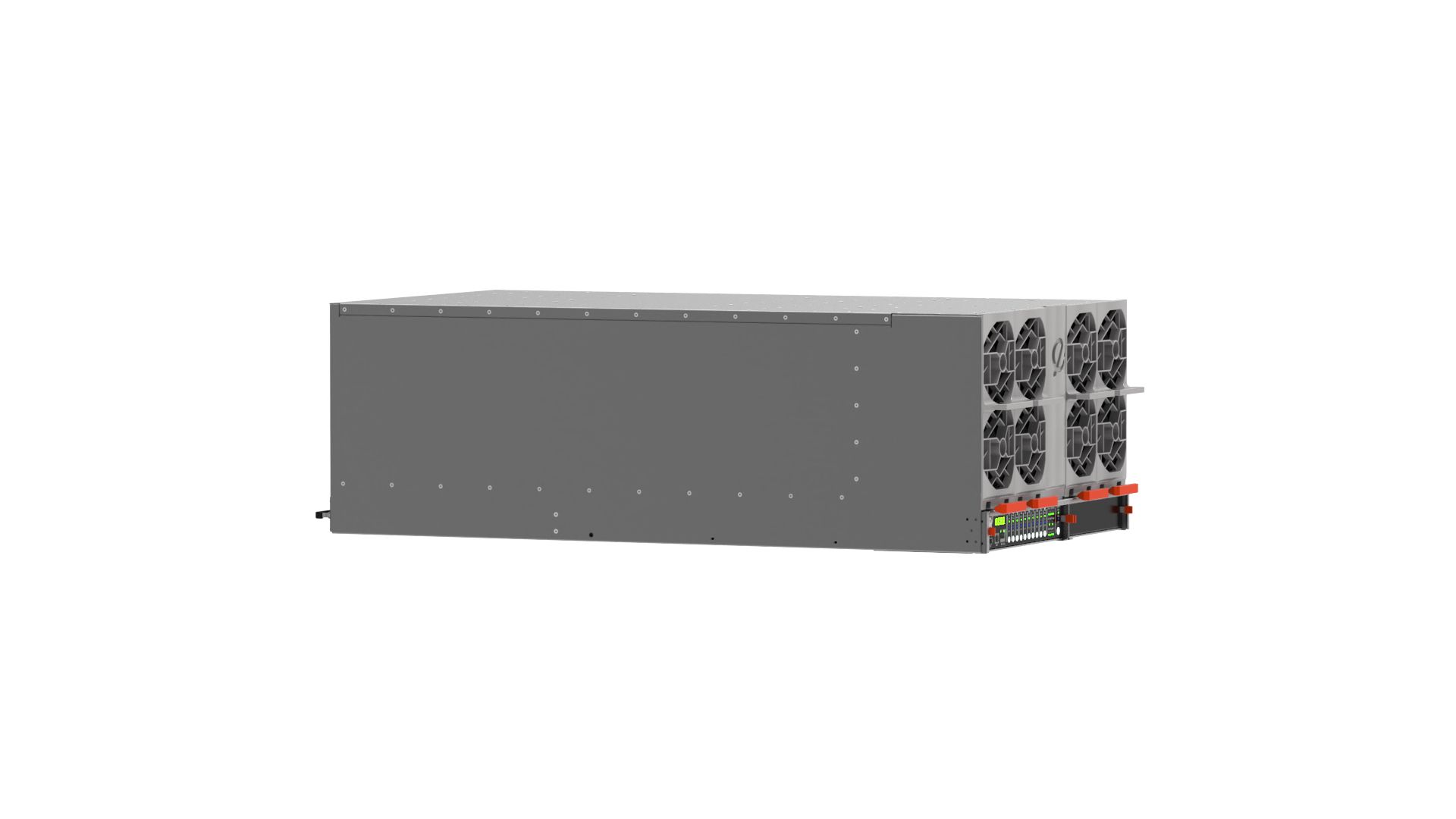

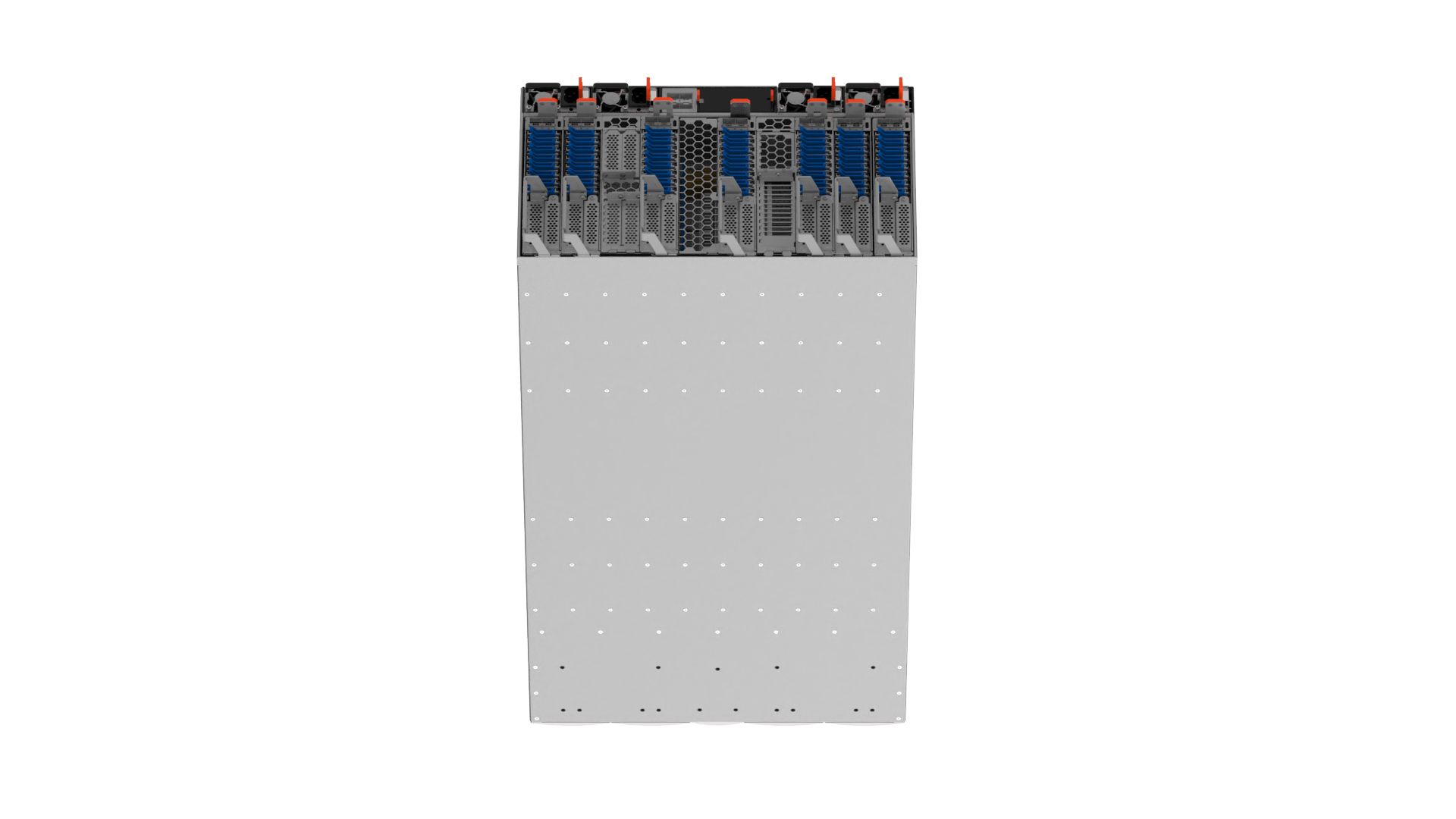

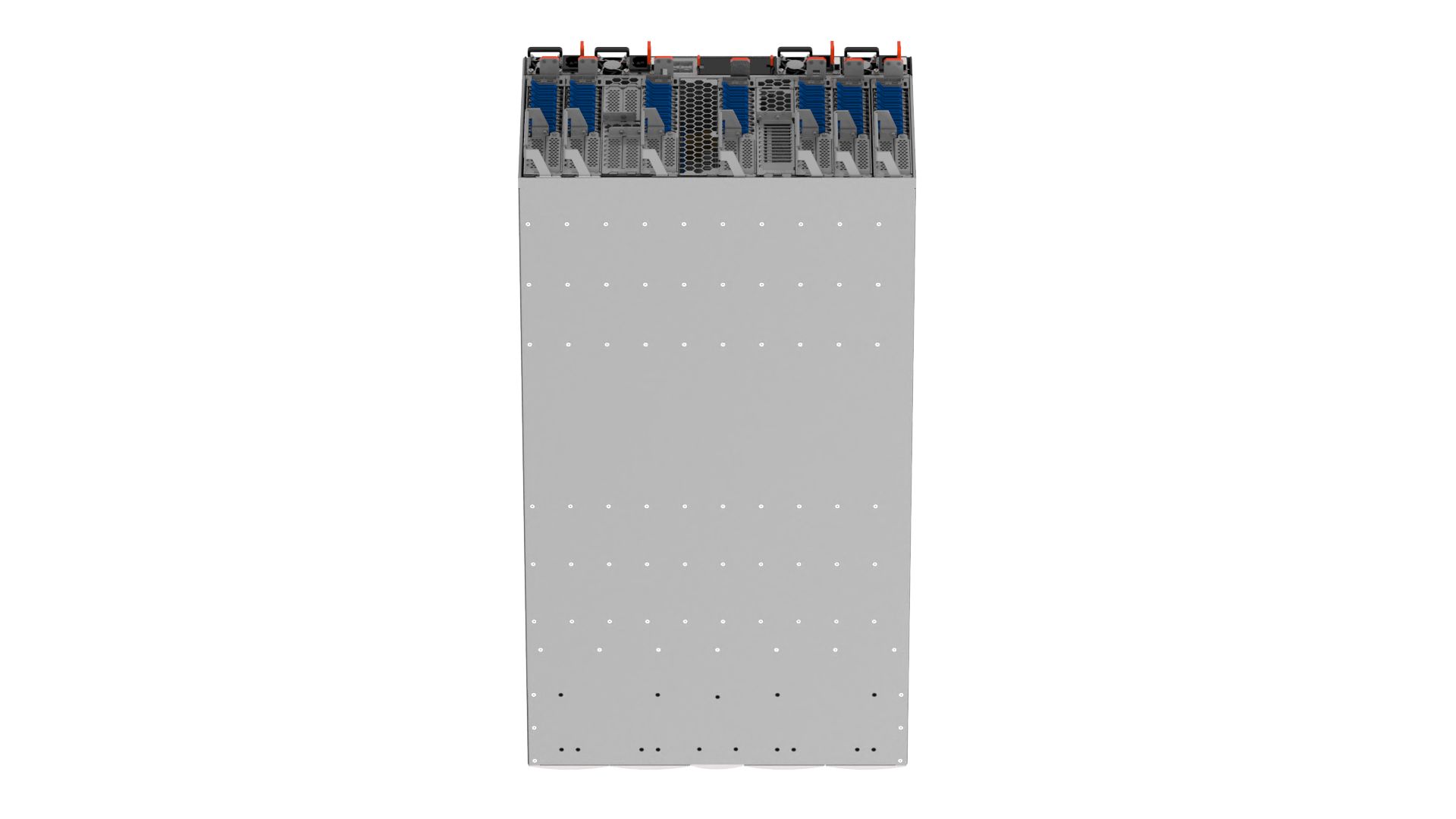

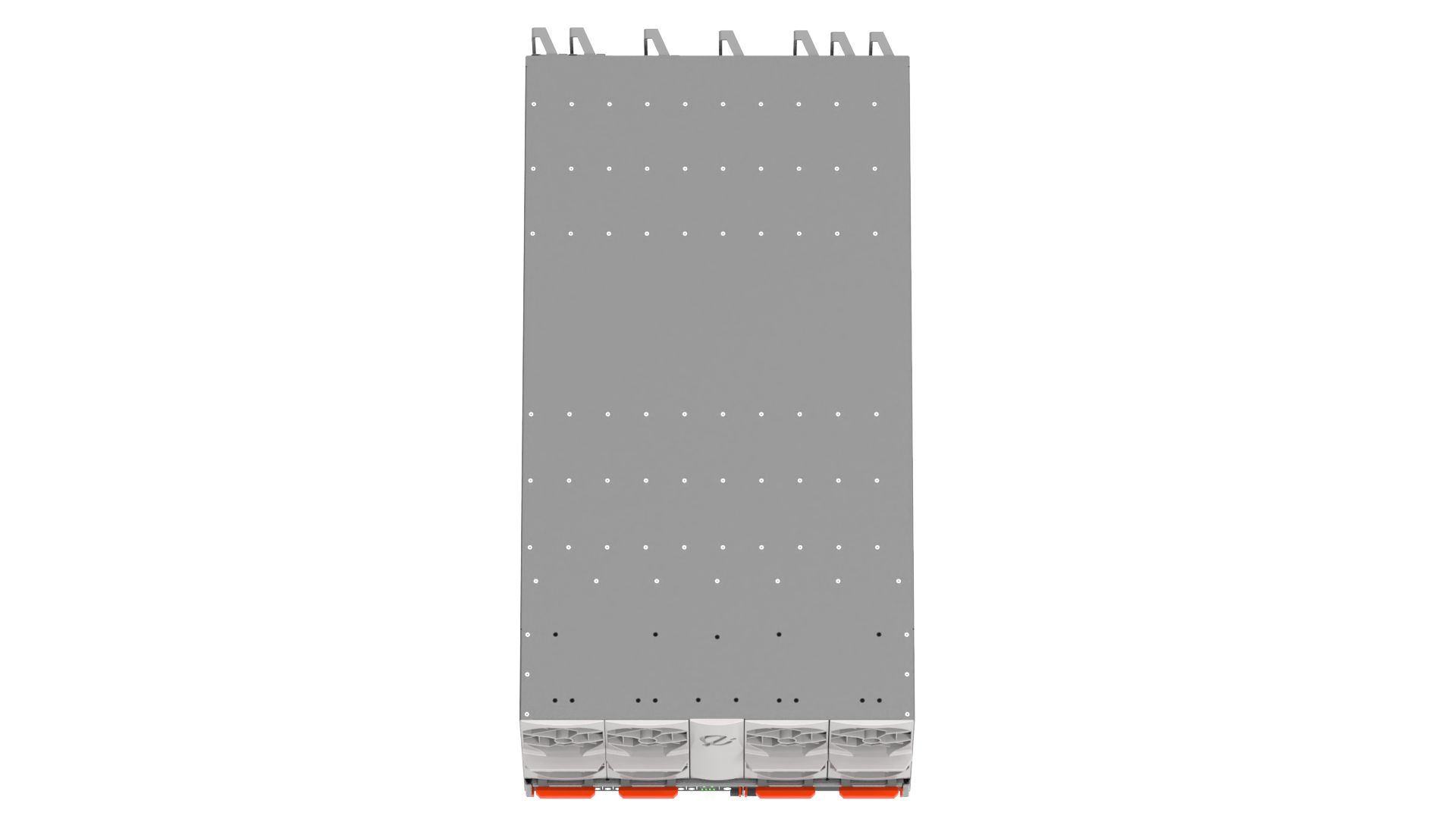

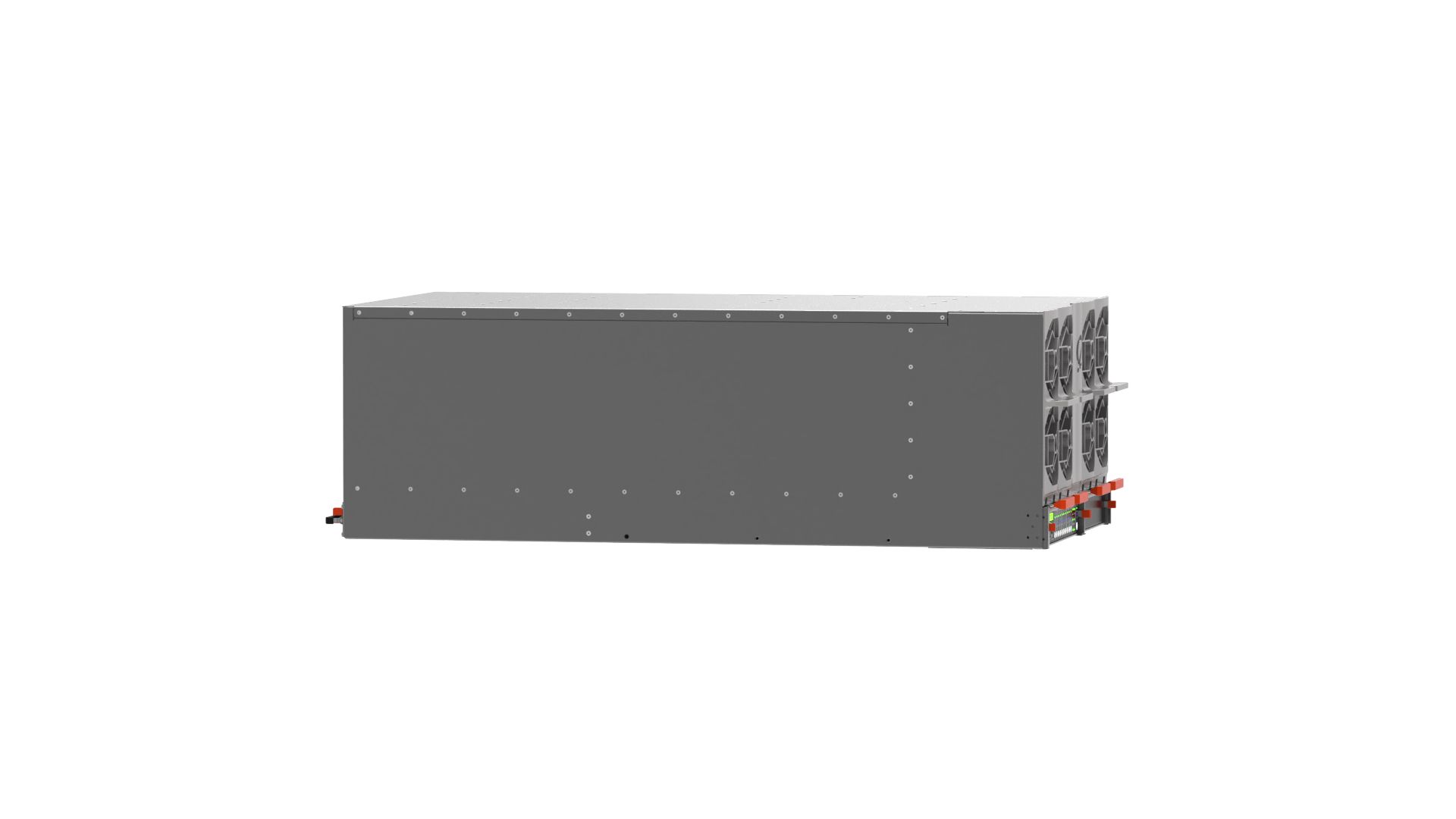

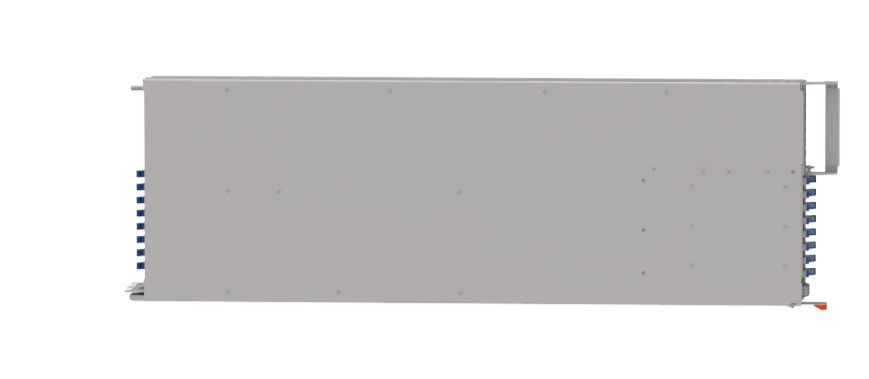

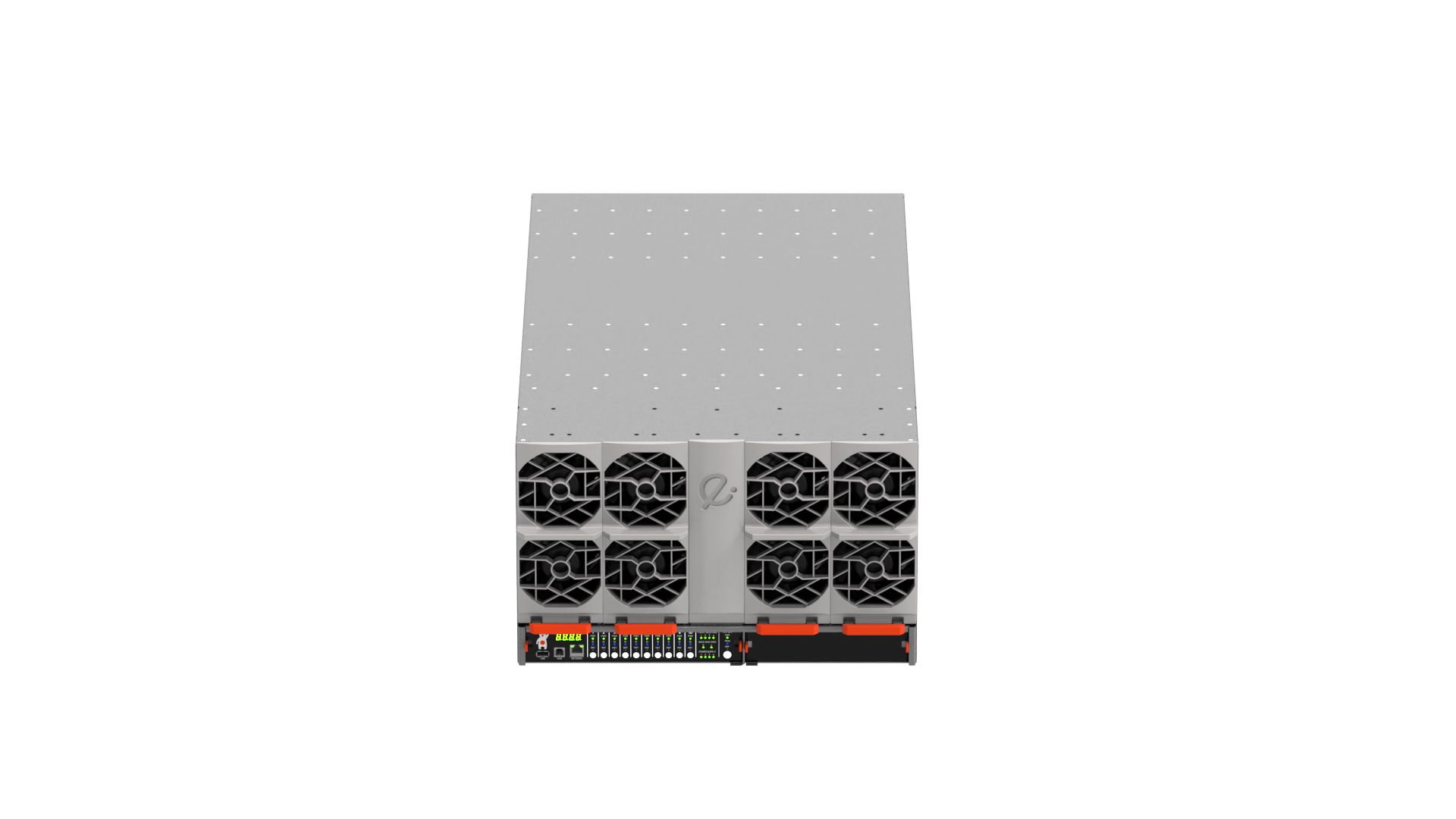

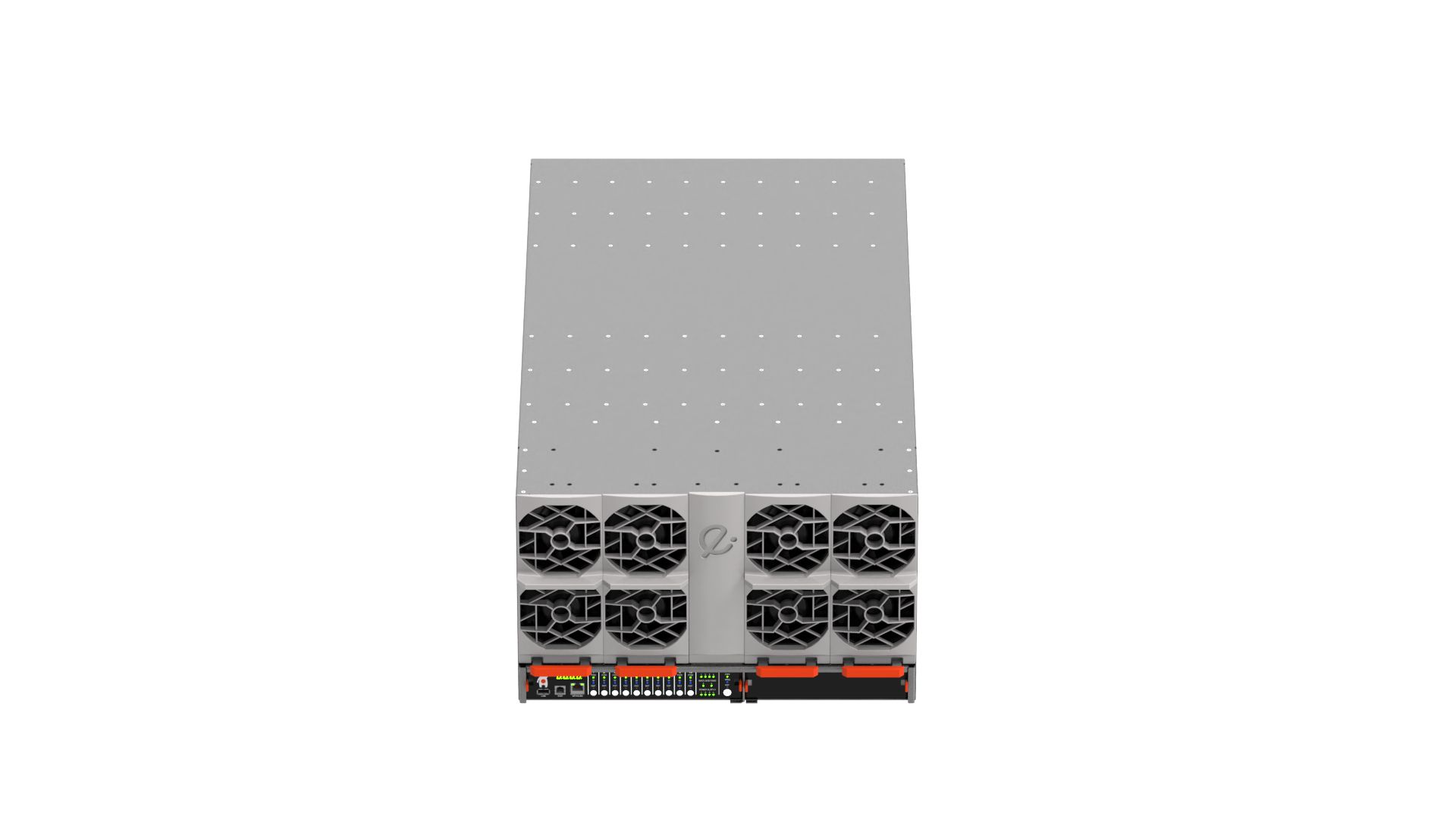

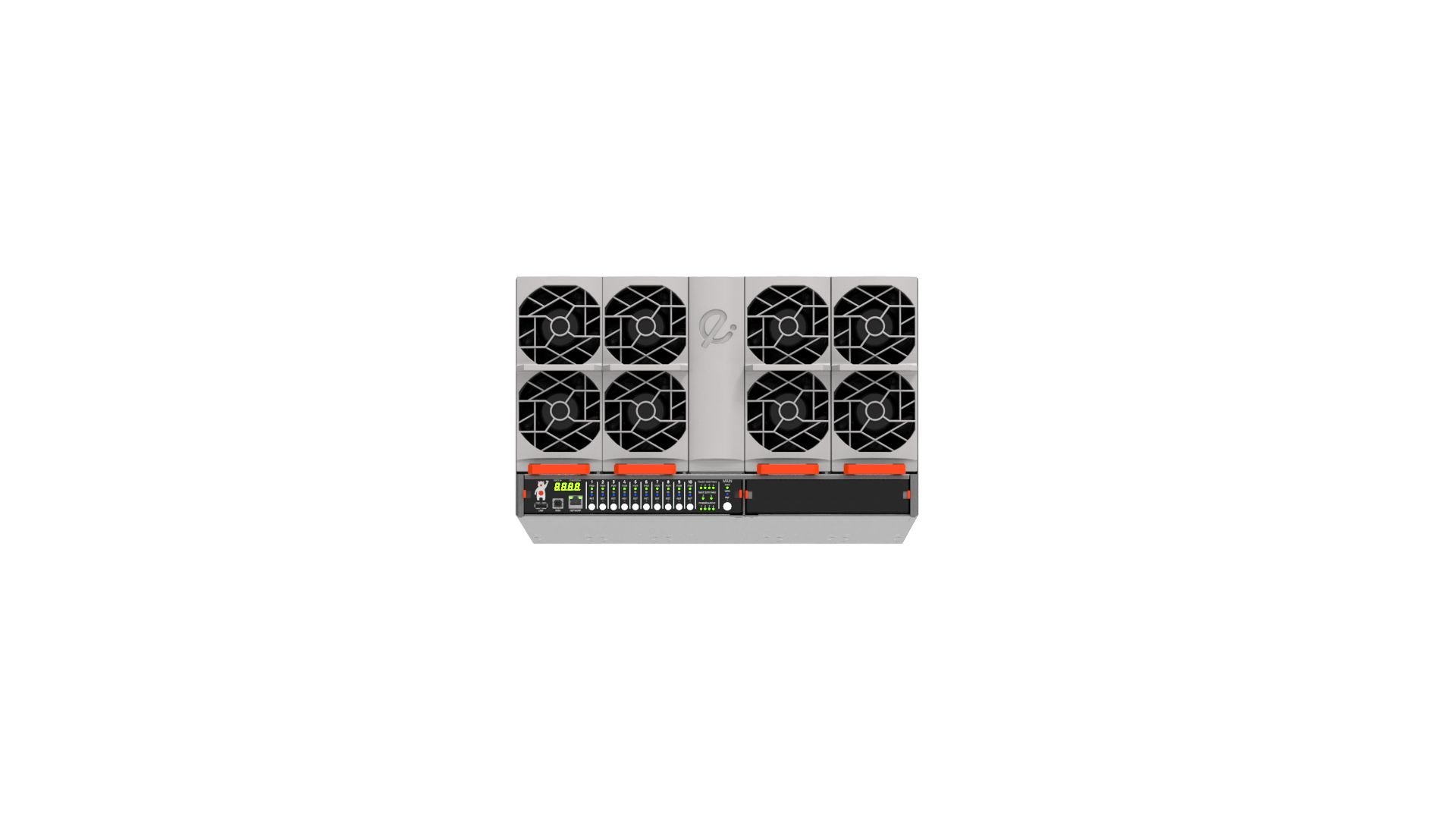

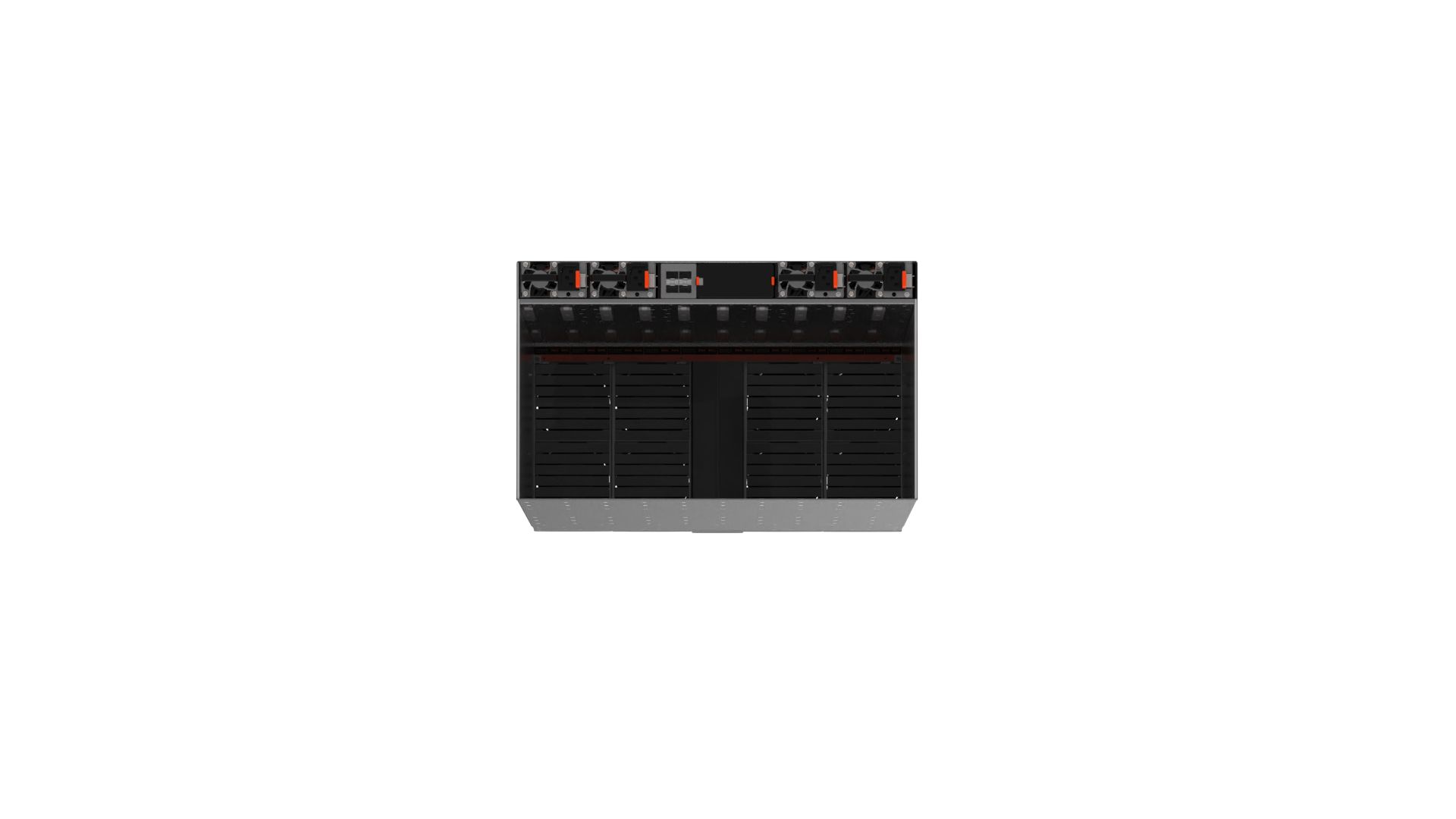

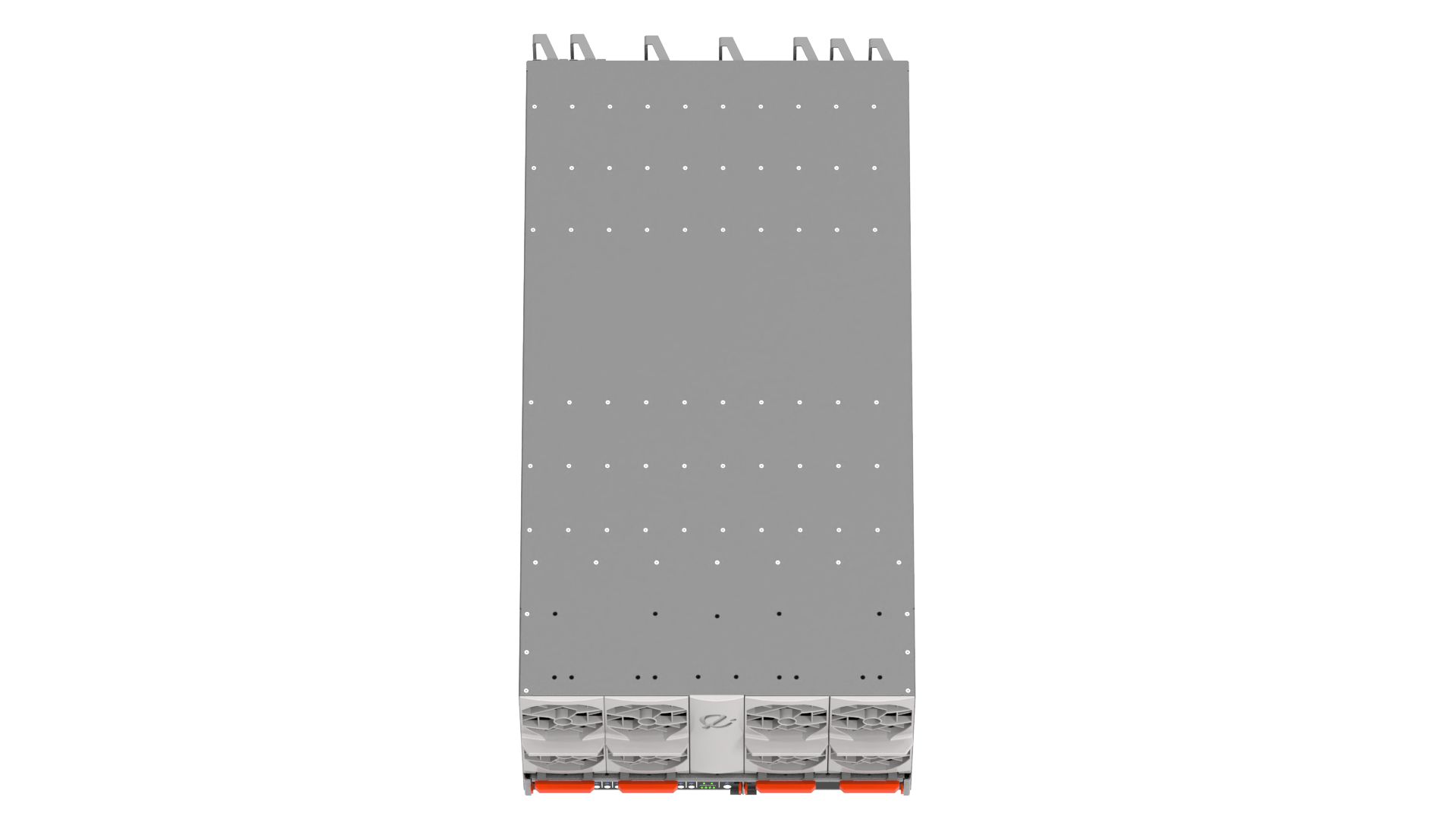

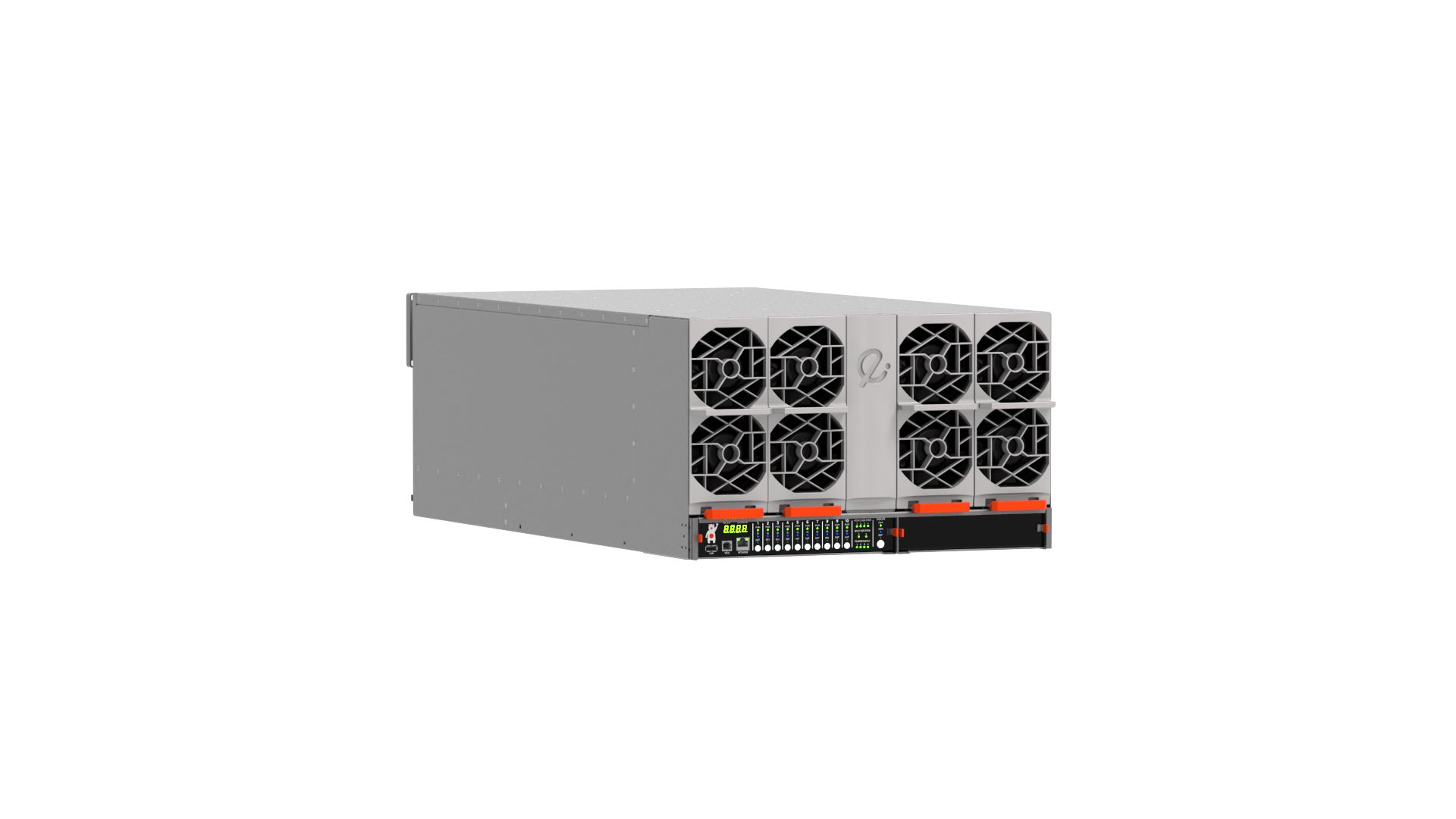

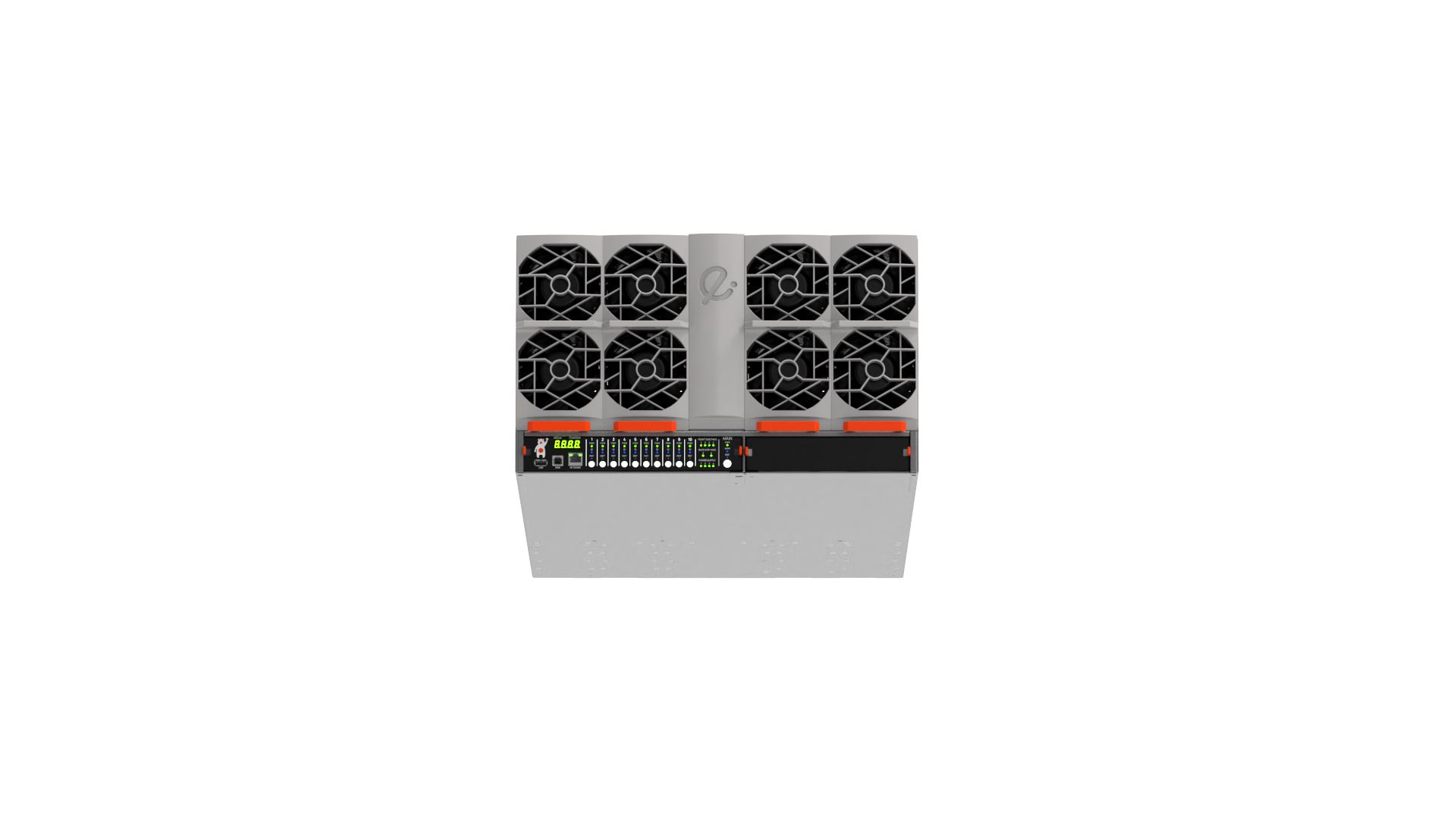

Модульный сервер M1Р

Краткие характеристики

• Форм-фактор 6U
• До 10 вычислительных модулей
• До 4 блоков питания
• 8 сдвоенных вентиляторов
• Контроллер управления ASPEED AST2600
• Габариты: 443 мм, 265 мм, 805 мм
• Вес до 124 кг

Производительность

• До 960 ядер
• До 15 ТБ ОЗУ
• До 80 SSD M.2 (22110)
• До 119 TFlops
• До 140х 1-40 ГбЕ & 20х 100/200 ГбЕ

Применение

• Бизнес-приложения, базы данных
• Виртуализация, облака, SDI, VDI
• AI, ML, Big Data
• HPC, телеком

Процессор

• До 20 процессоров ARM64 48 ядер
• Тактовая частота до 2.2 ГГц
• До 48 ядер на процессор
• Тепловыделение до 120 Вт на процессор
• До 80 линии PCIe 4.0 на процессор

Оперативная память

• До 15 ТБ (12х 128GB DIMMs)
• До 6 слотов оперативной памяти на процессор
• До 120 слотов оперативной памяти на сервер
• Стандарт модулей памяти DDR4
• Тип модулей памяти RDIMM, LRDIMM
• Тактовая частота до 3200 МГц
• Технологии защиты памяти - ECC, EDC

Поддержка вычислительных модулей

• До 10 вычислительных модулей одинарной толщины
• До 5 вычислительных модулей двойной толщины

Дисковые контроллеры

• Встроенный контроллер с интерфейсом NVMe
• Дополнительный контроллер опционален

Внешнее хранилище данных

• Поддерживаются внешние JBOD

Сеть

• Встроенные сетевые порты вычислительных модулей до 10х 1 Гбит/сек, 20х 10/25 Гбит/сек
• Встроенный сетевые порты шасси 5х 1/2,5 Гбит/сек

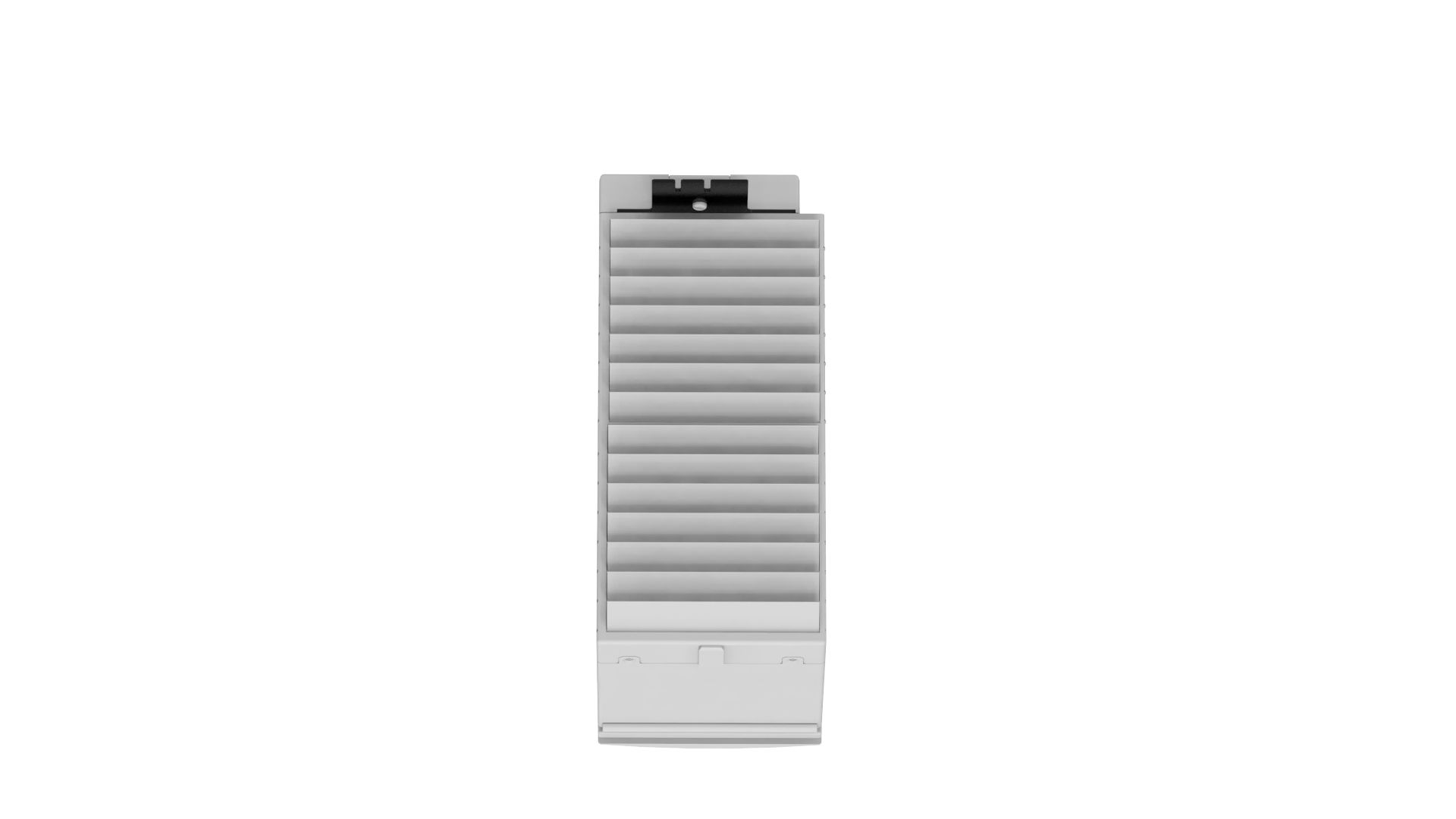

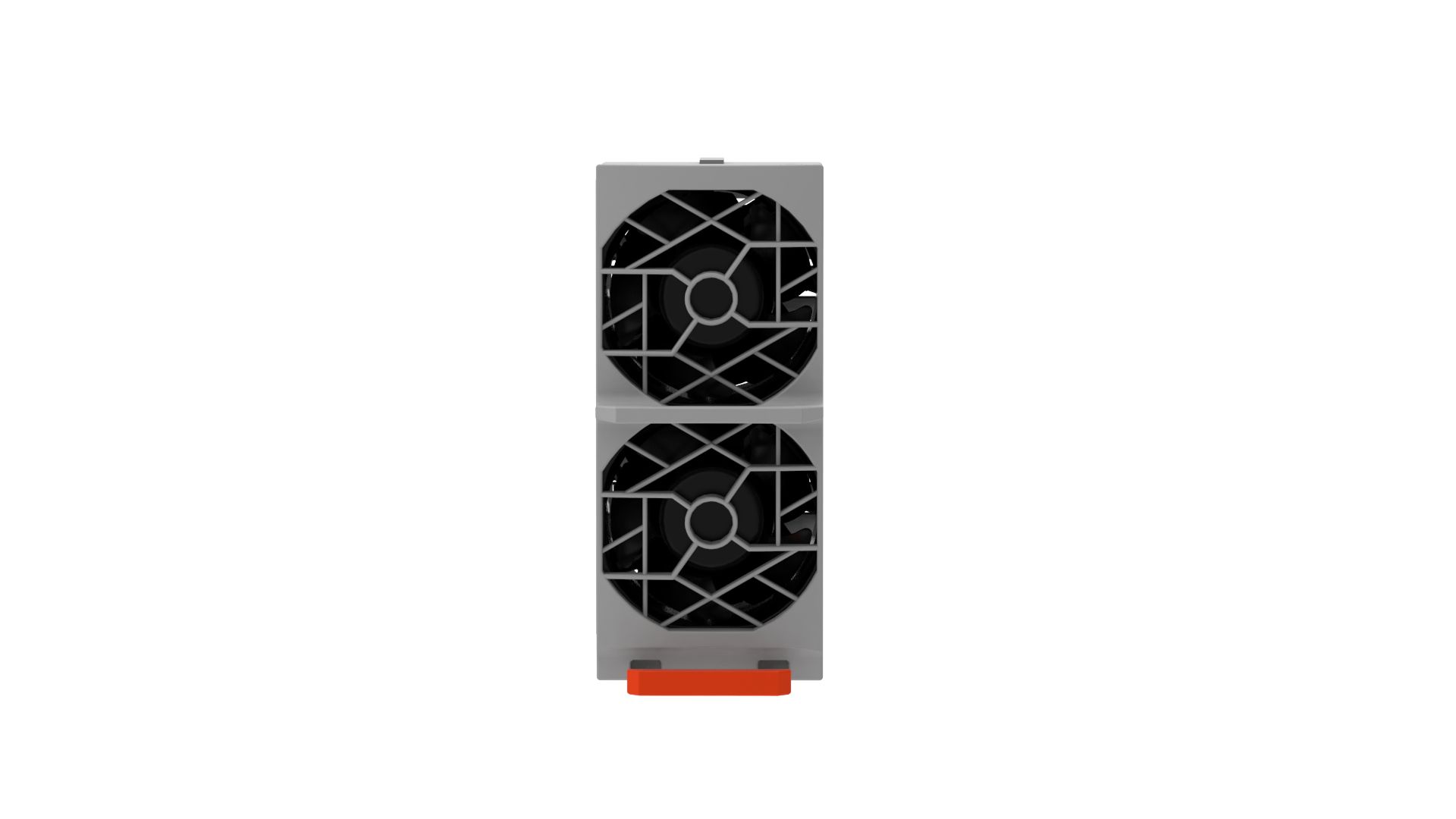

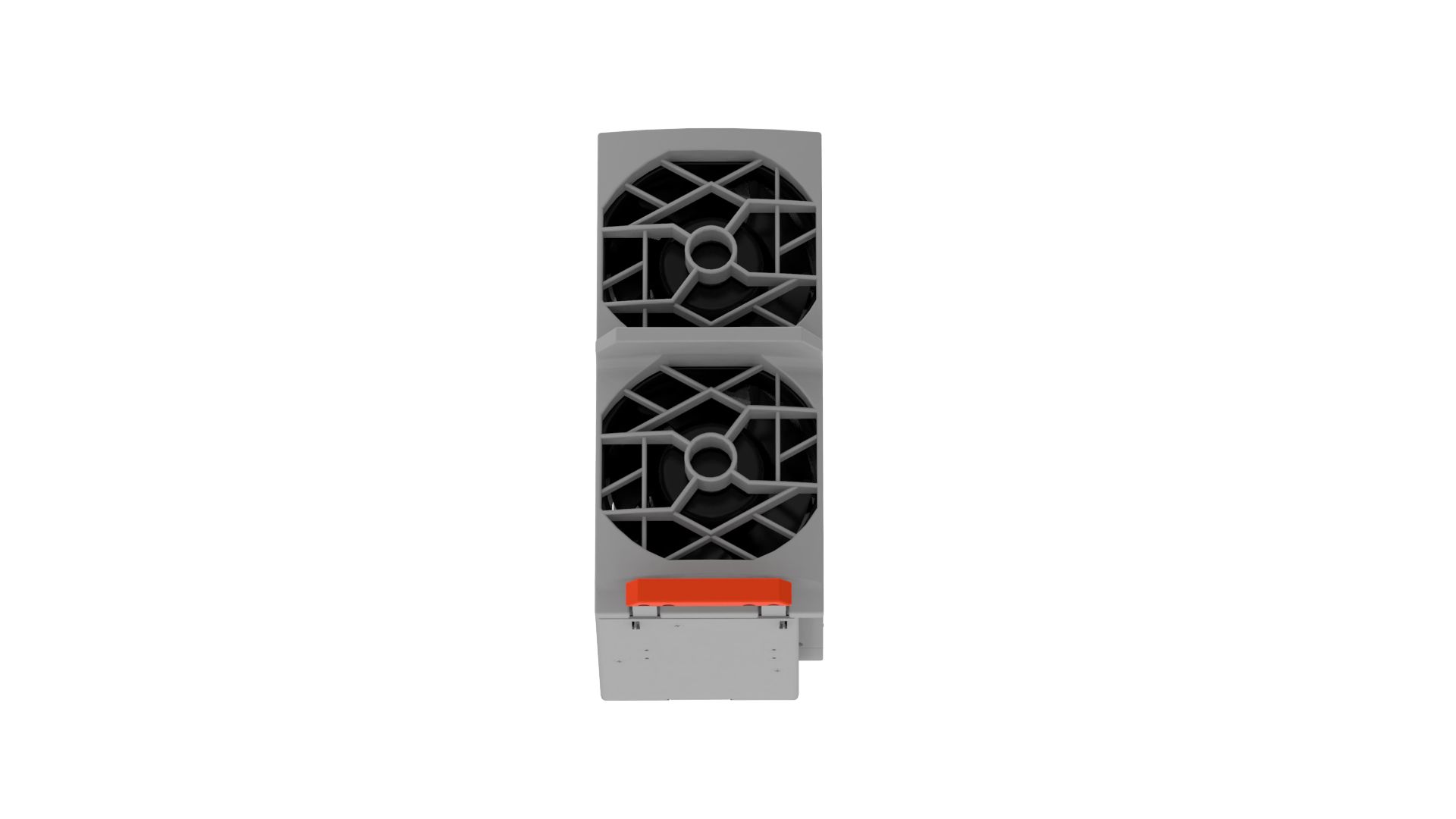

Система охлаждения

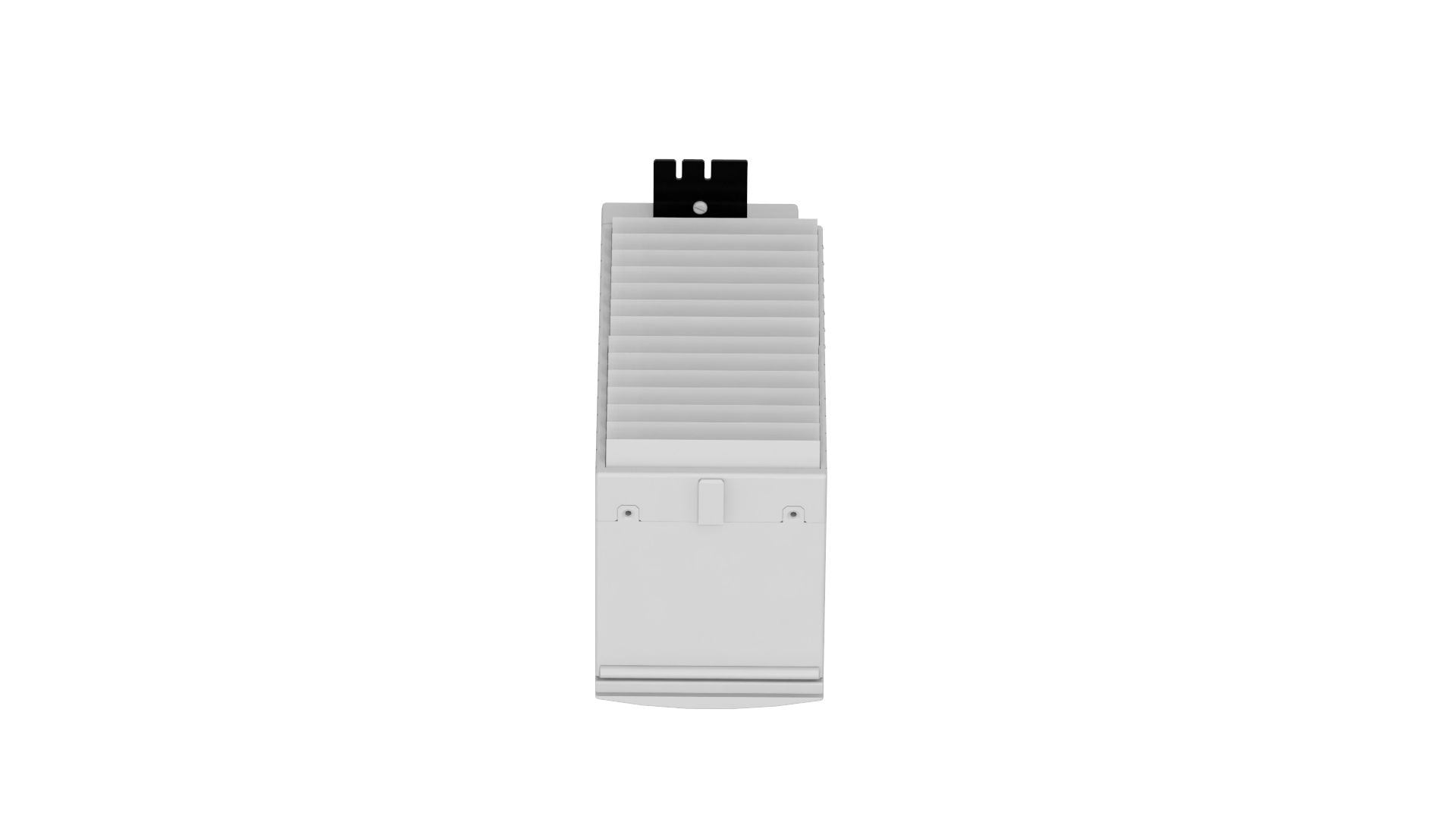

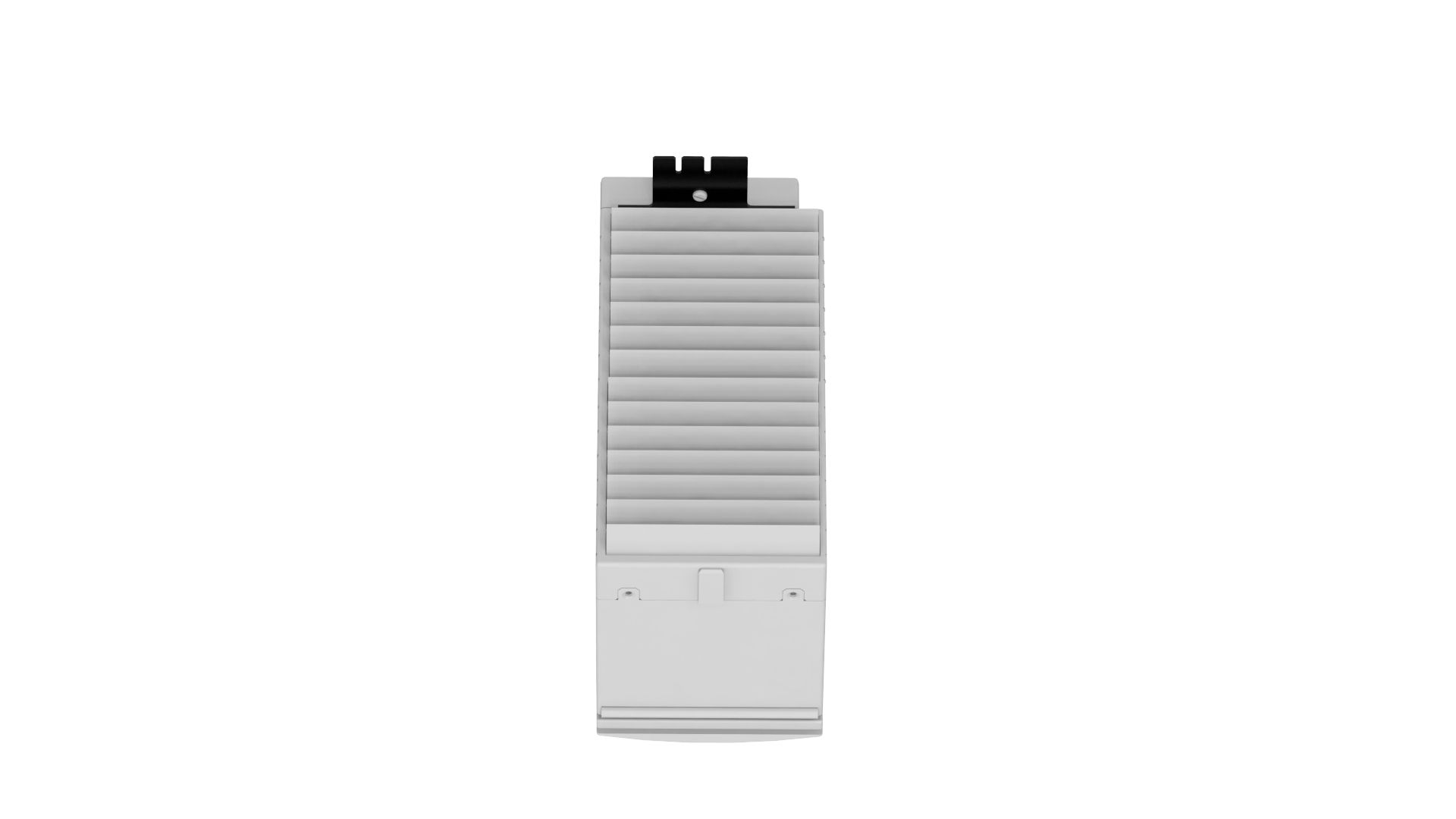

• 4 вентиляторных модуля
• Поддержка резервирования вентиляторных модулей N+1
• Поддержка горячей замены вентиляторных модулей

Функции безопасности

• Пароль при включении, пароль администратора

Дисковые накопители на передней панели

• До 80 накопителей SSD NVMe x4 M.2 (22110) или до 20 SSD NVMe x4 U.2
• Поддерживается горячая замена

Слоты расширения

• До 10 слотов PCIe 4.0 x16 OCP 3.0
• До 10 слот HL/HH PCIe 4.0 x16
• До 20 слотов PCIe 4.0 x8 FL/HH

Интерфейсы ввода-вывода

• На передней панели: до 10x USB 2.0, 10x DP
• Внутренние: до 10х USB 2.0

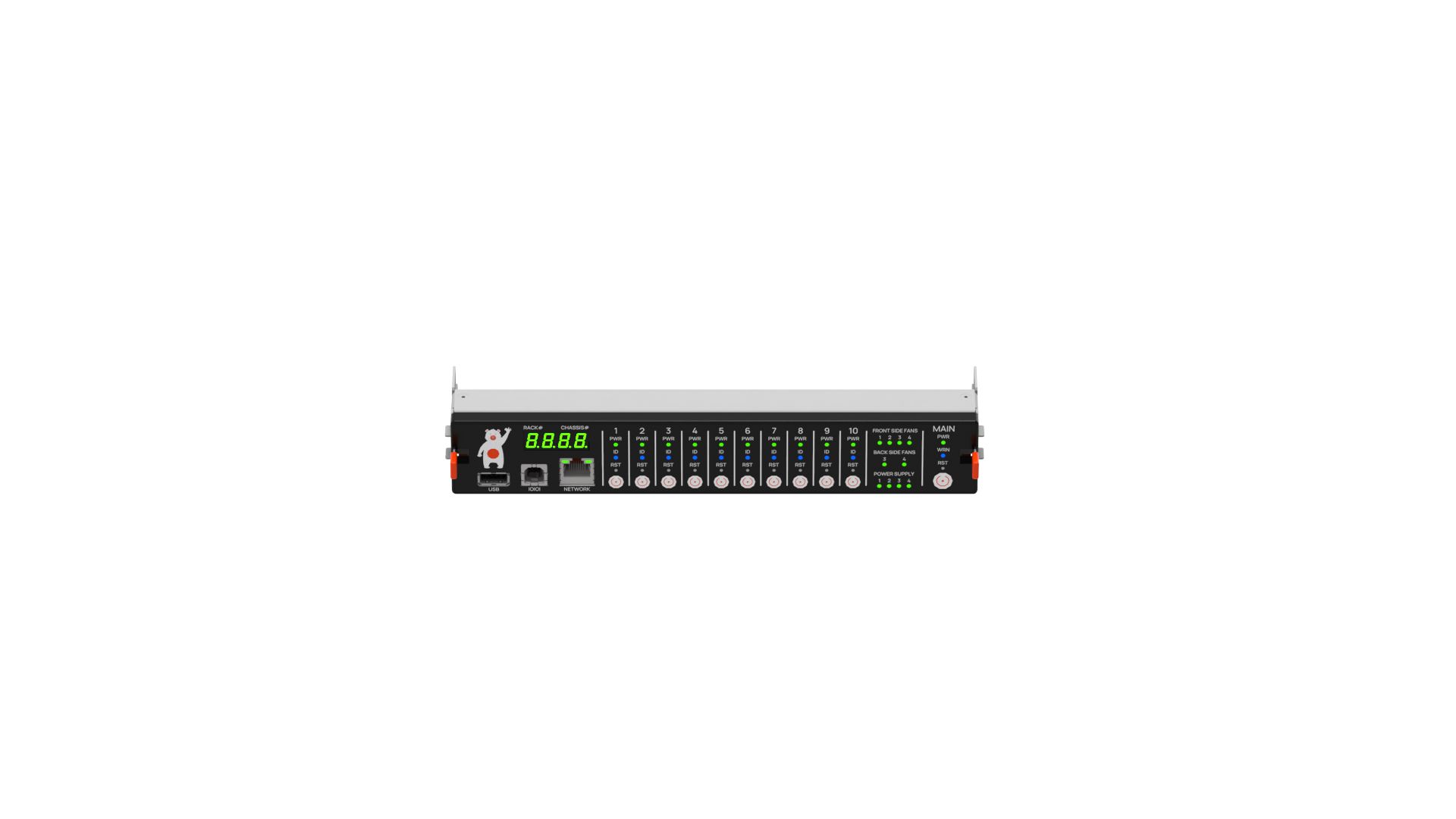

Управление

• Контроллер управления шасси ASPEED AST2600
• Поддерживаемые протоколы доступа IPMI 2.0, SSH, SNMP, Redfish, WebUI, KVMoIP, Remote media redirection
• ПО управления «ЕОПС»

Масогабаритные характеристики

• Форм-фактор 6U
• Габариты, Ш, В, Г: 443 мм, 265 мм, 805 мм
• Масса до 120 кг

Дисковые накопители на системной плате

• До 20 накопителей SSD NVMe x4 M.2 (2242)
• Горячая замена не поддерживается

Графические ускорители

• До 10 графических ускорителей двойной толщины
• Мощность графического ускорителя до 500 Вт

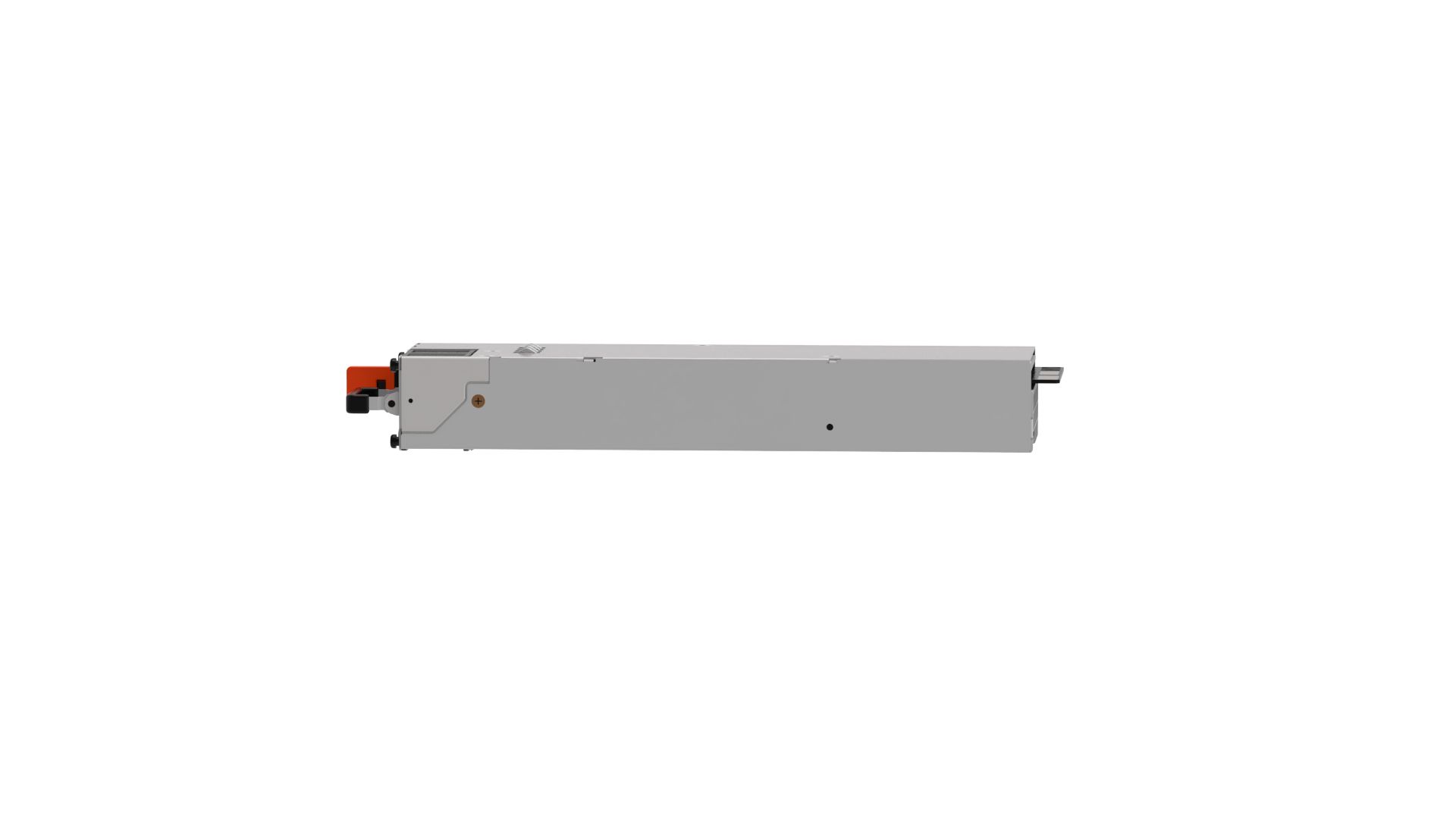

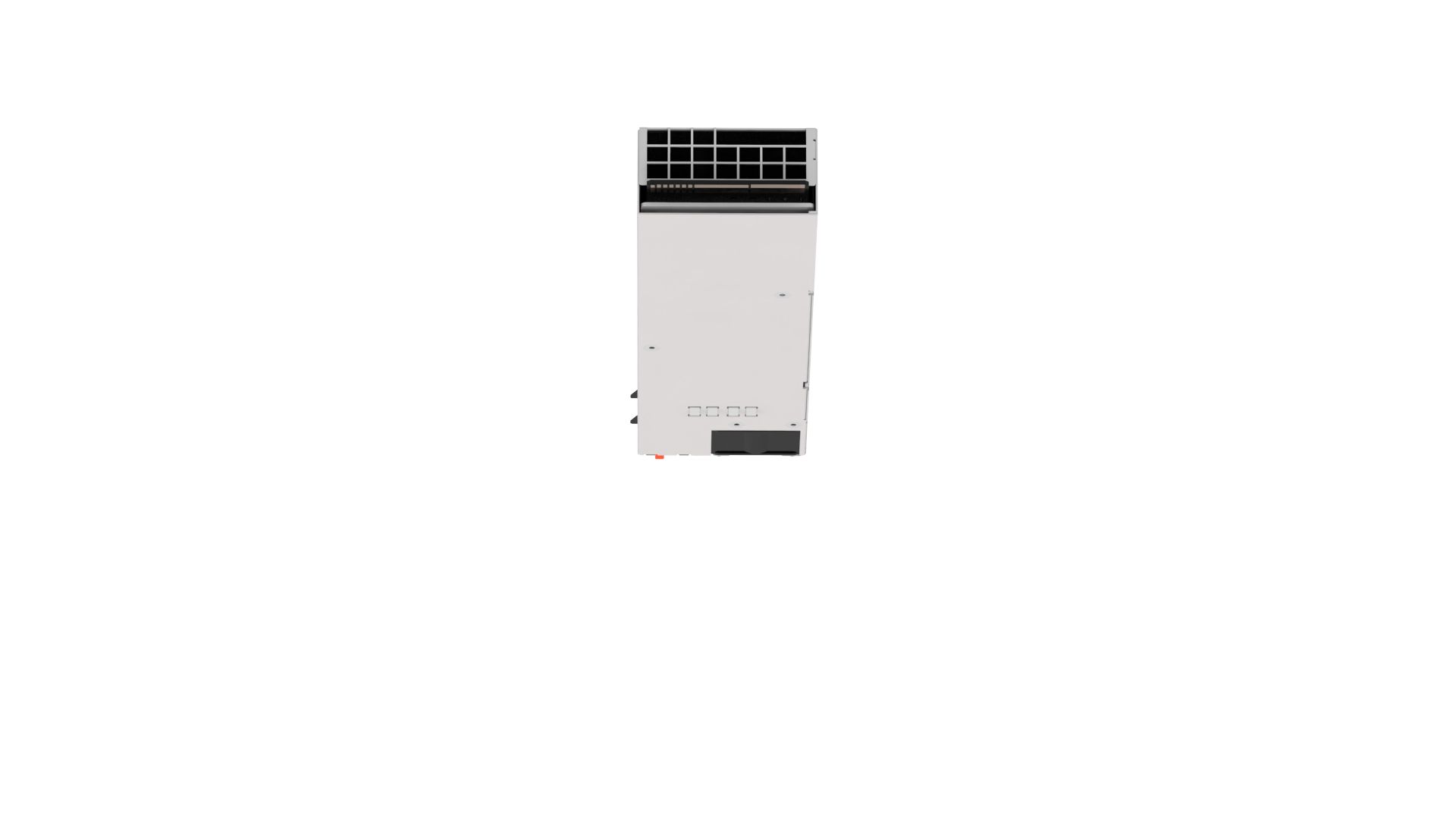

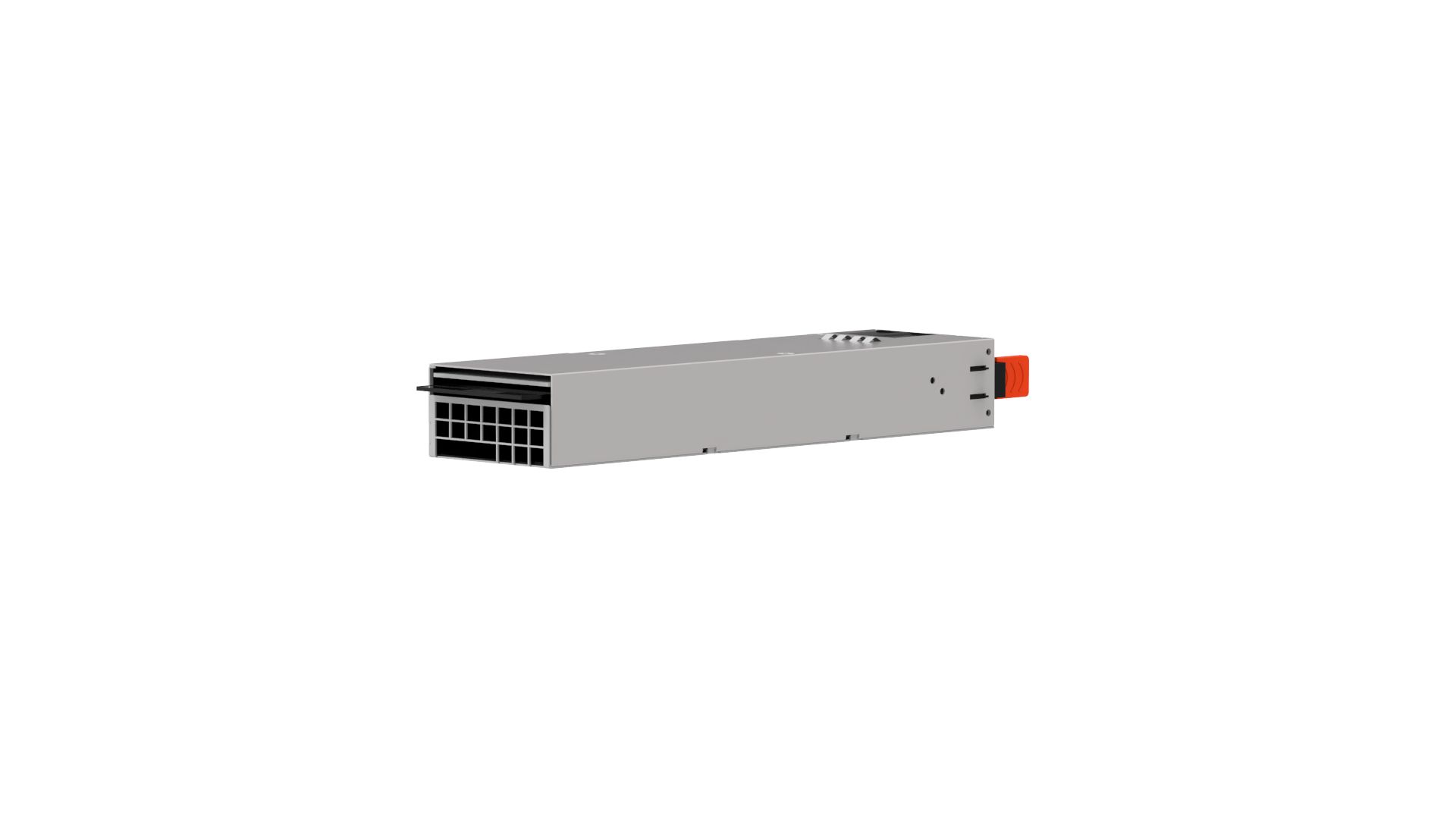

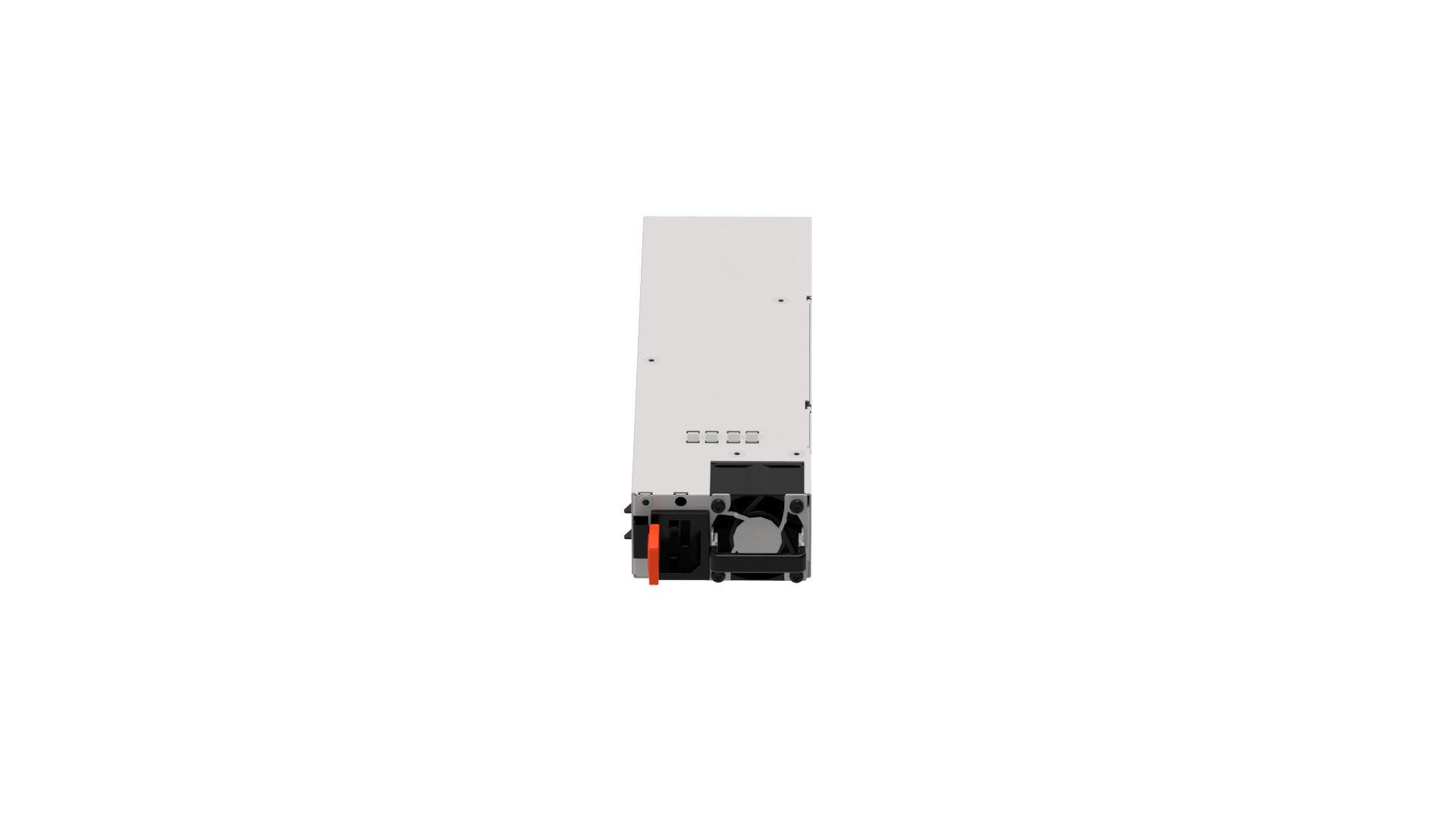

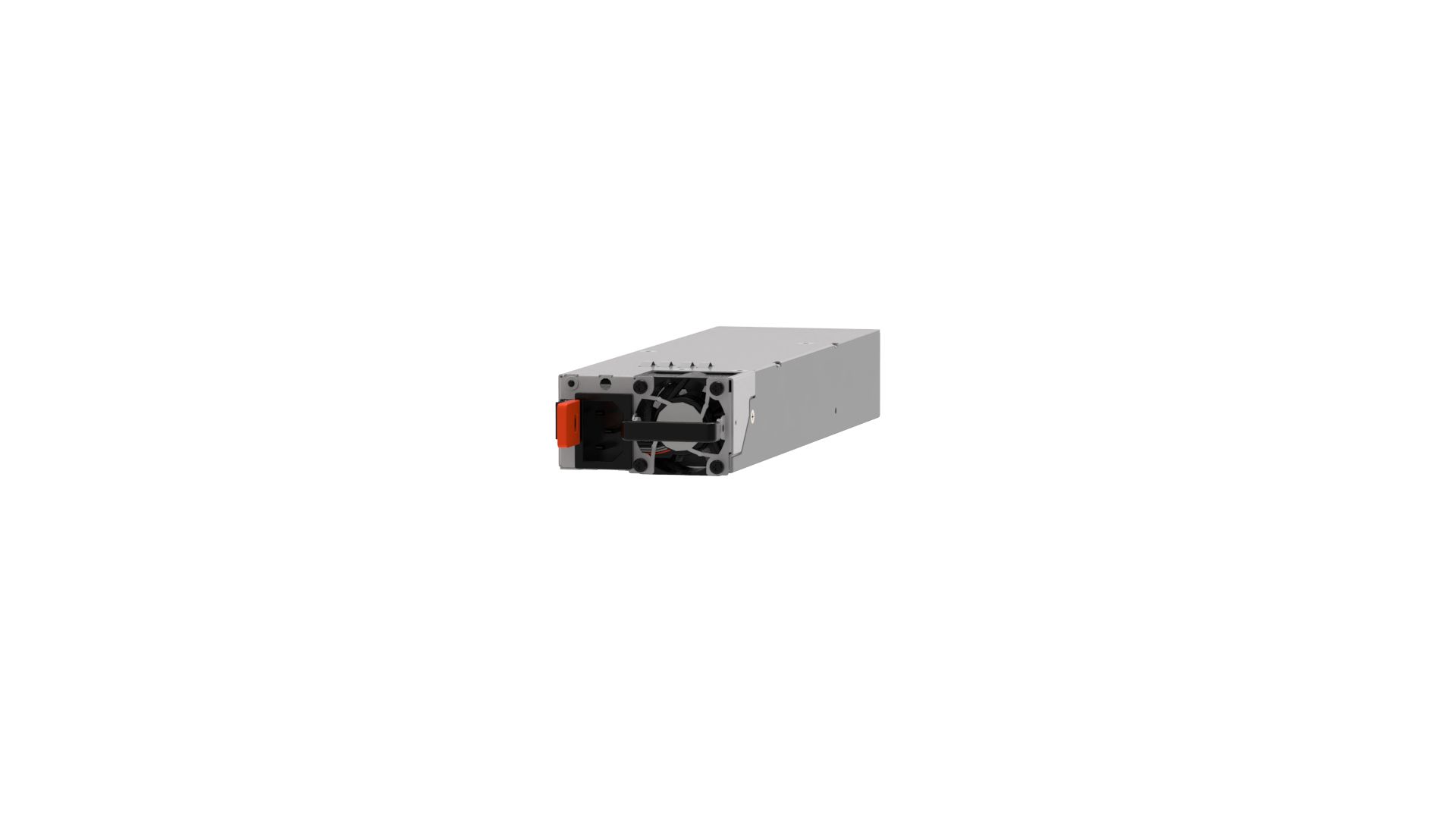

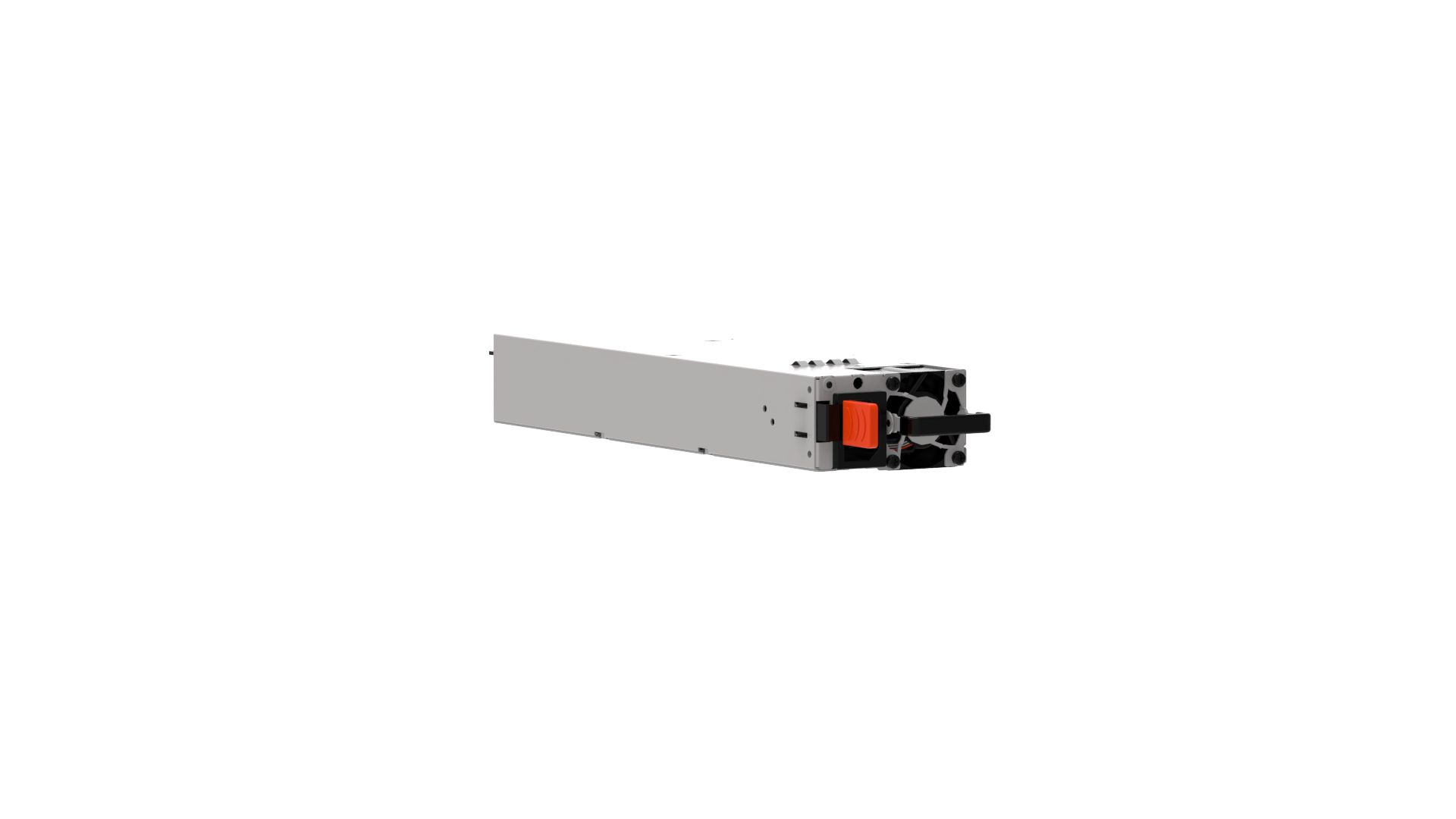

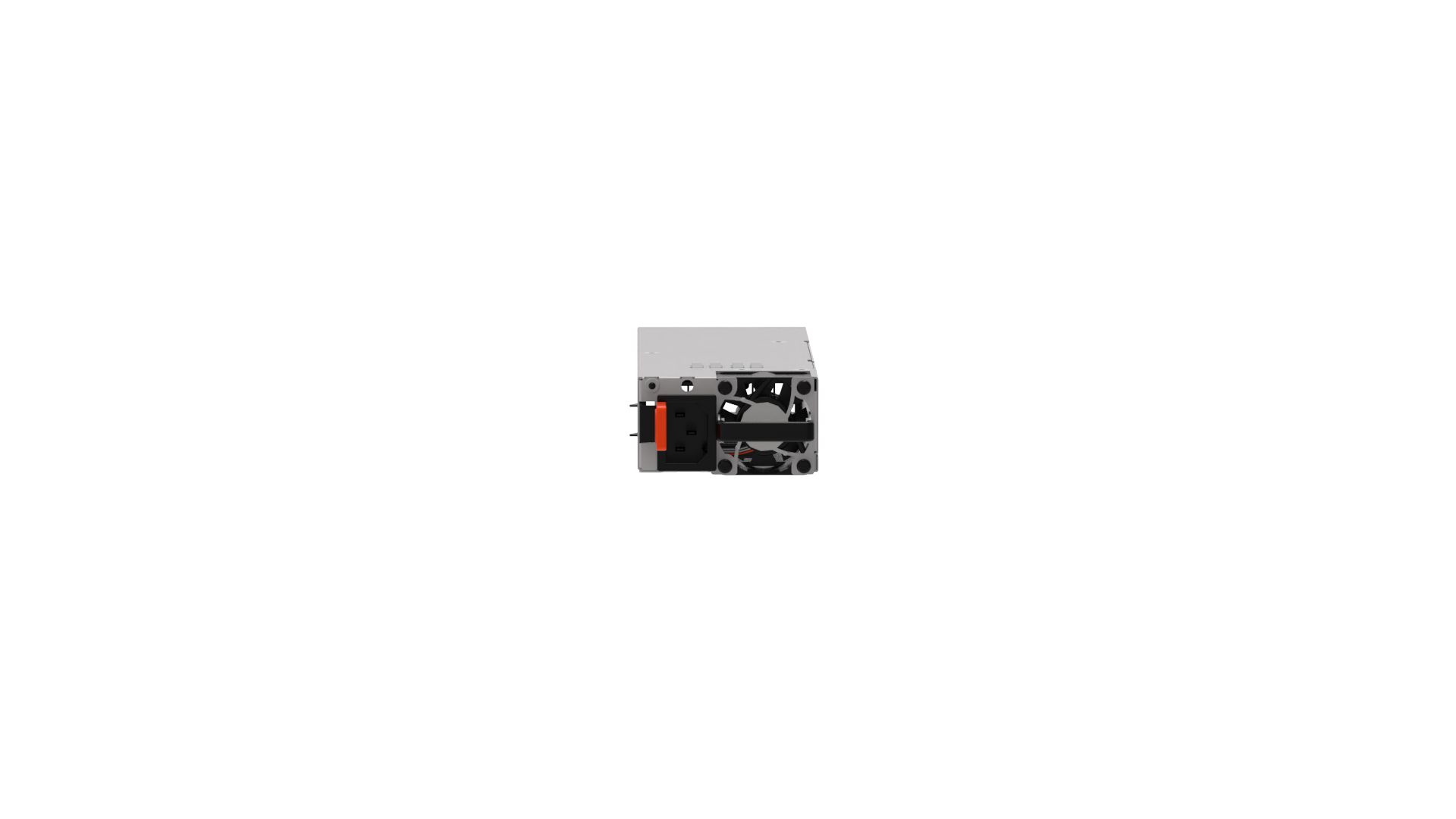

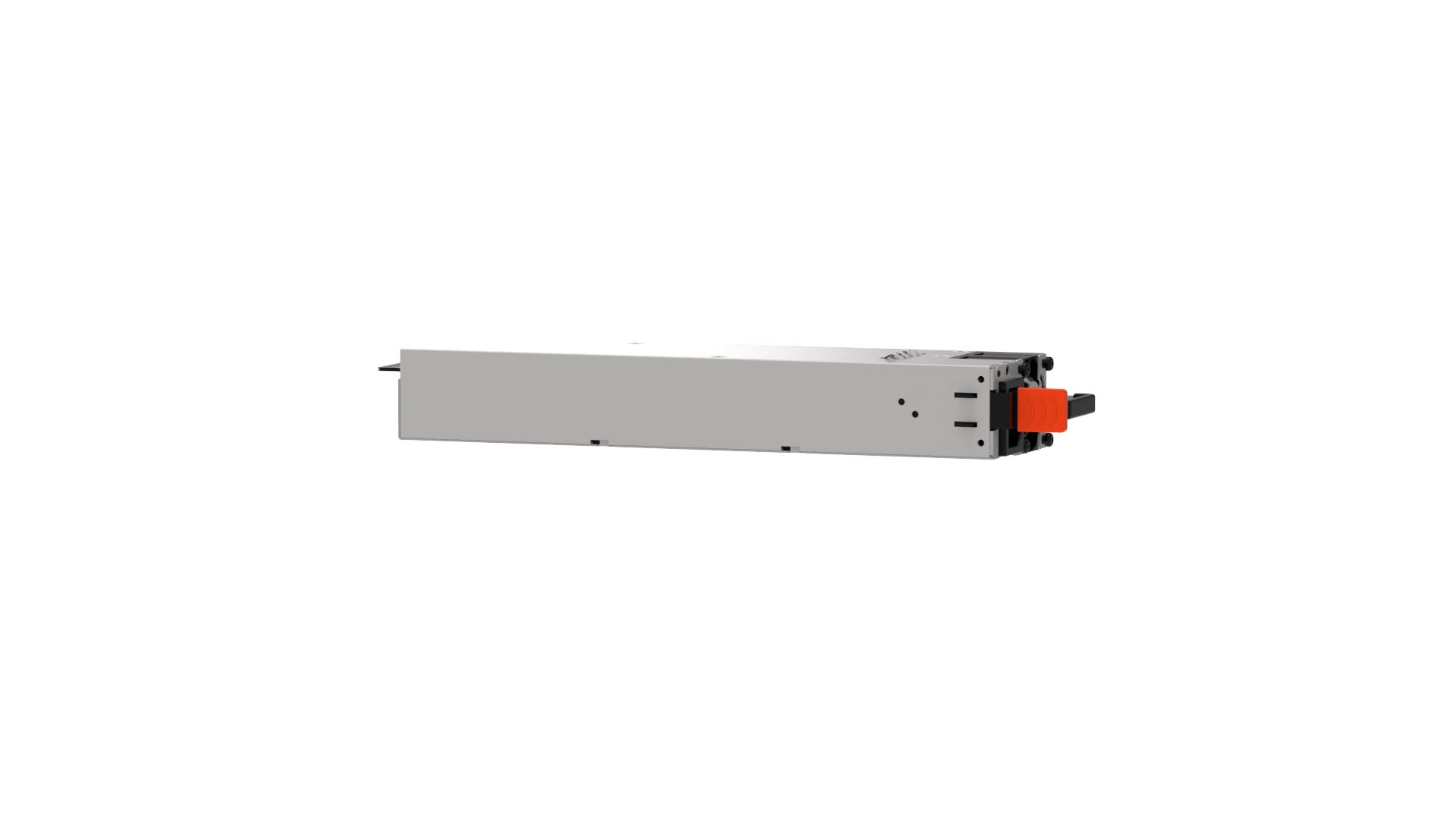

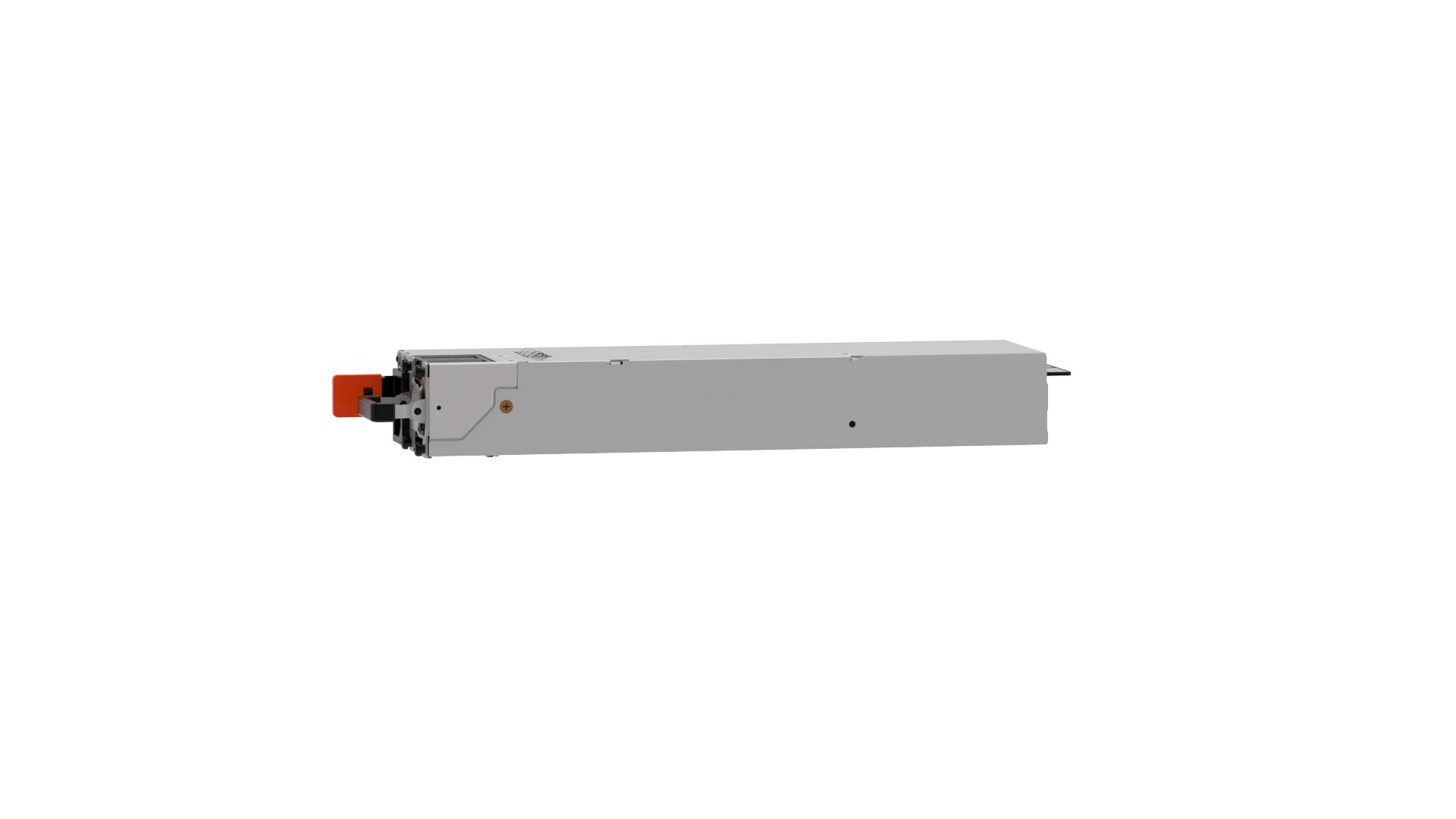

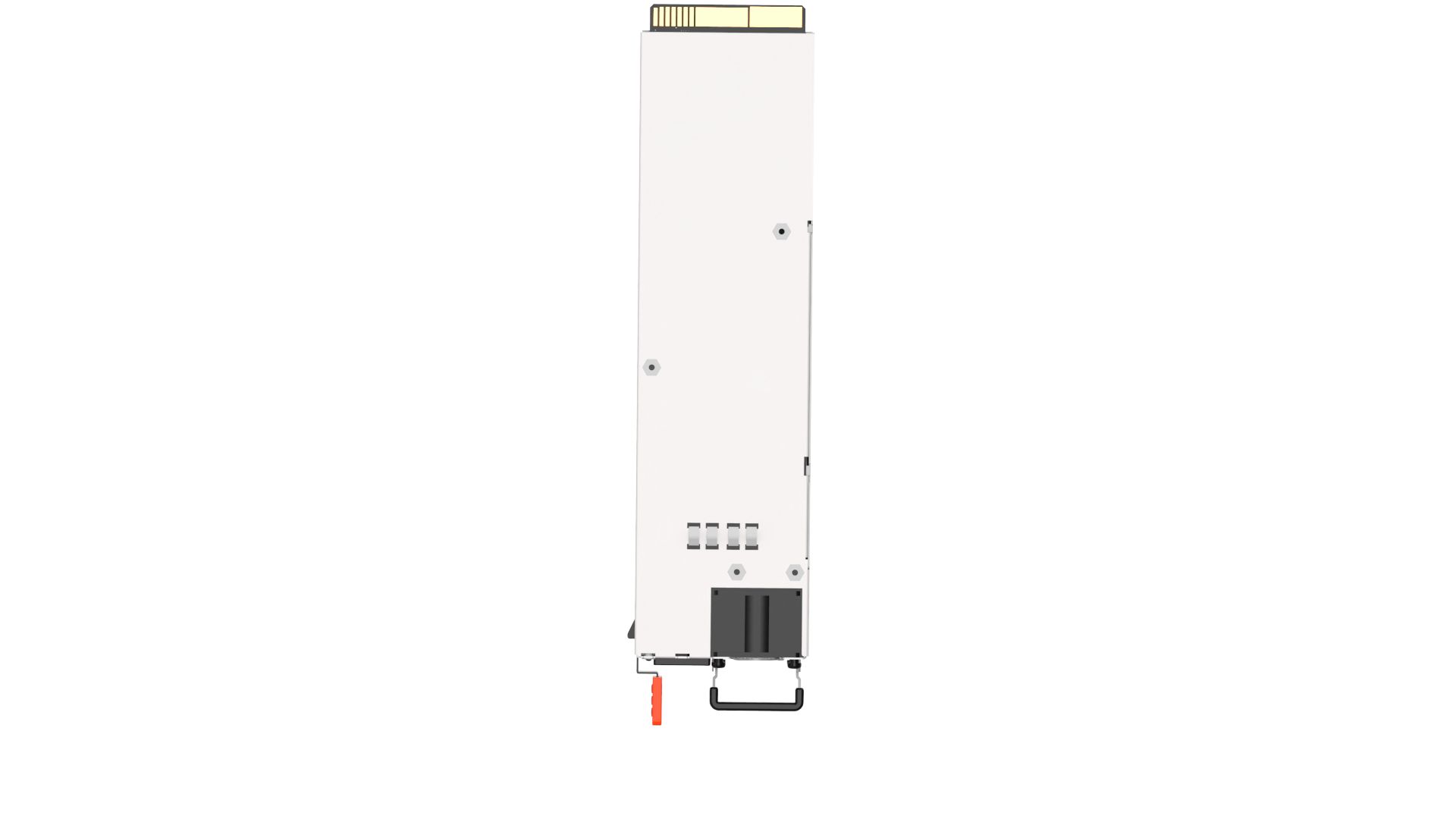

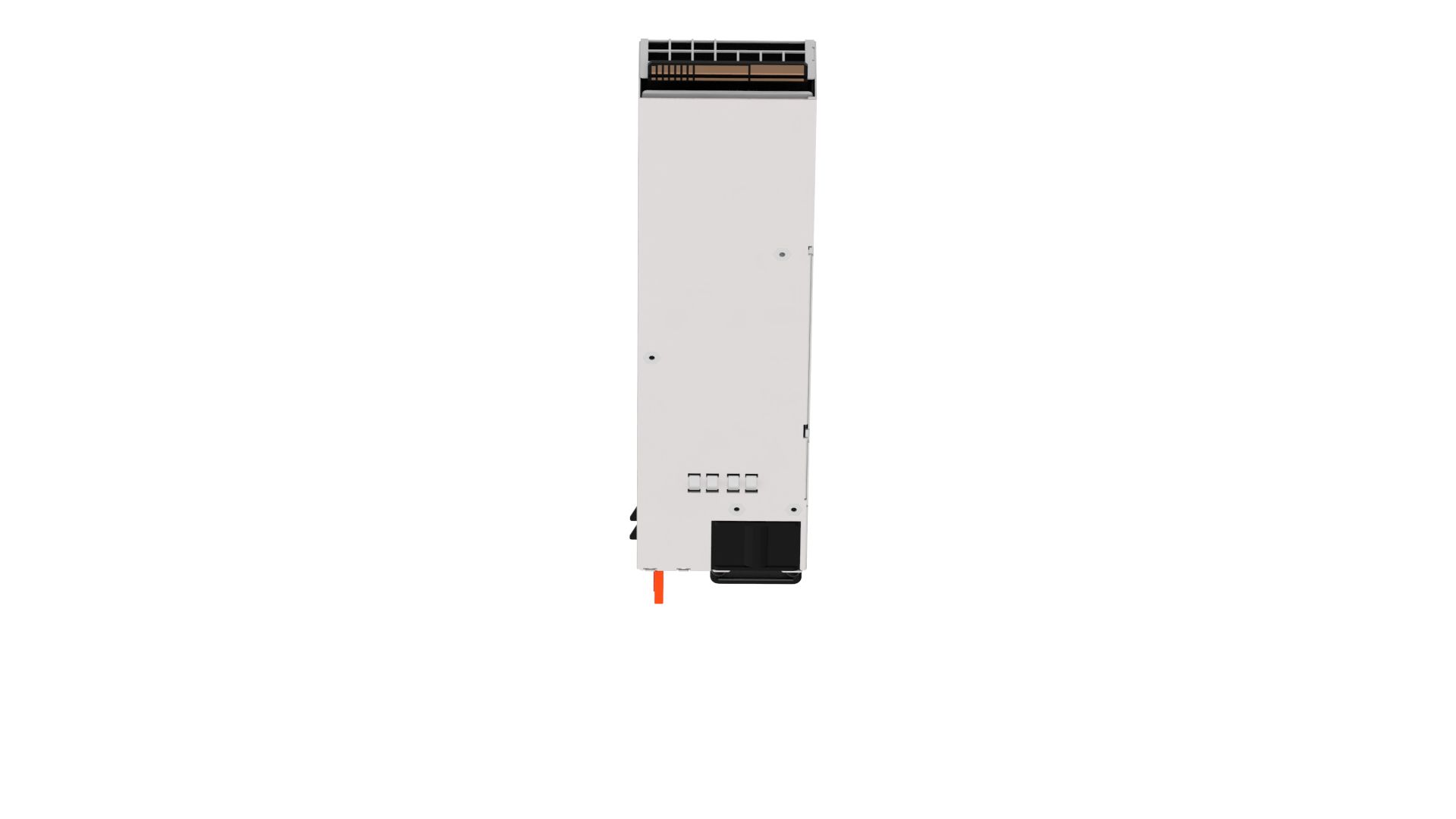

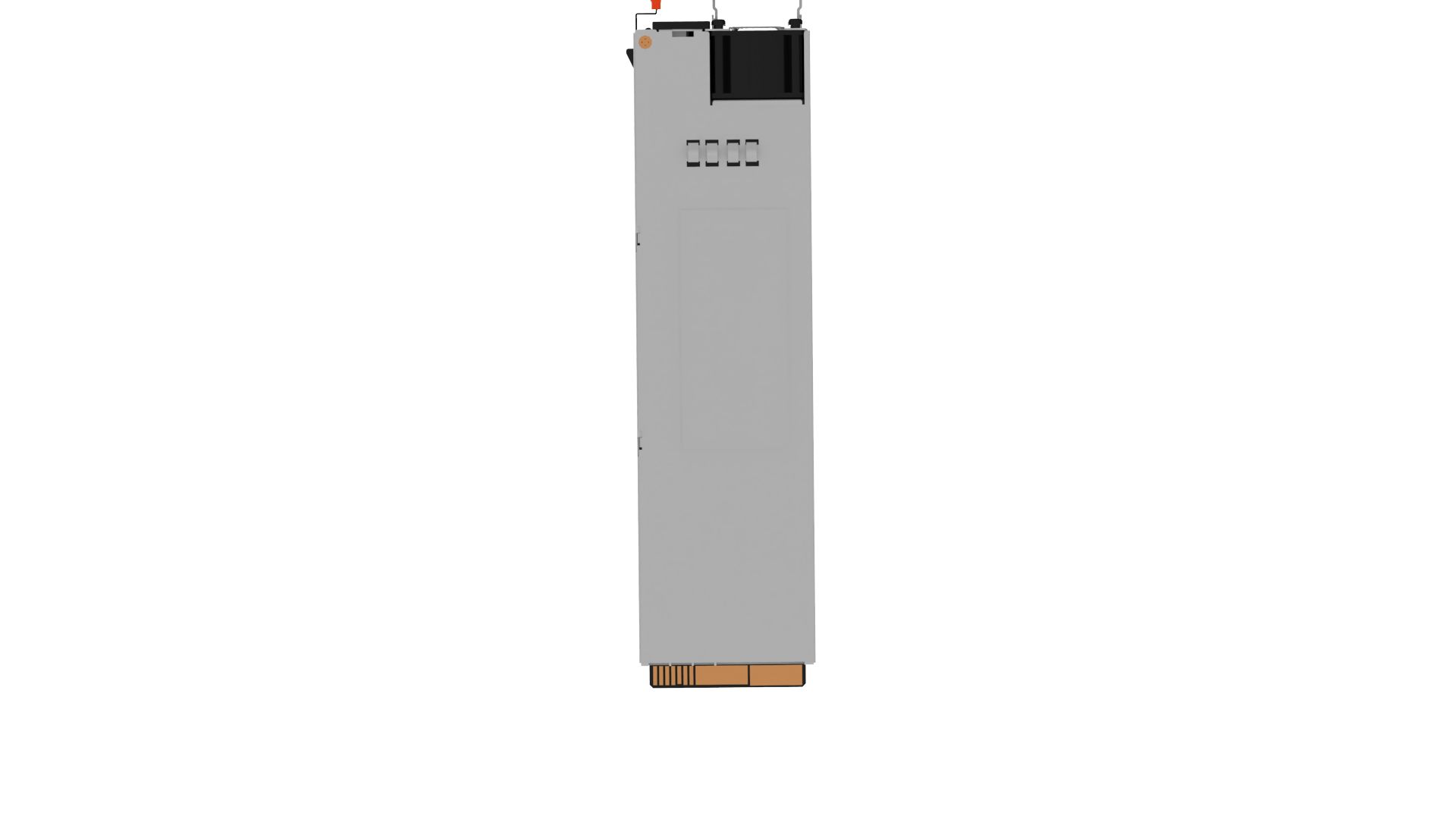

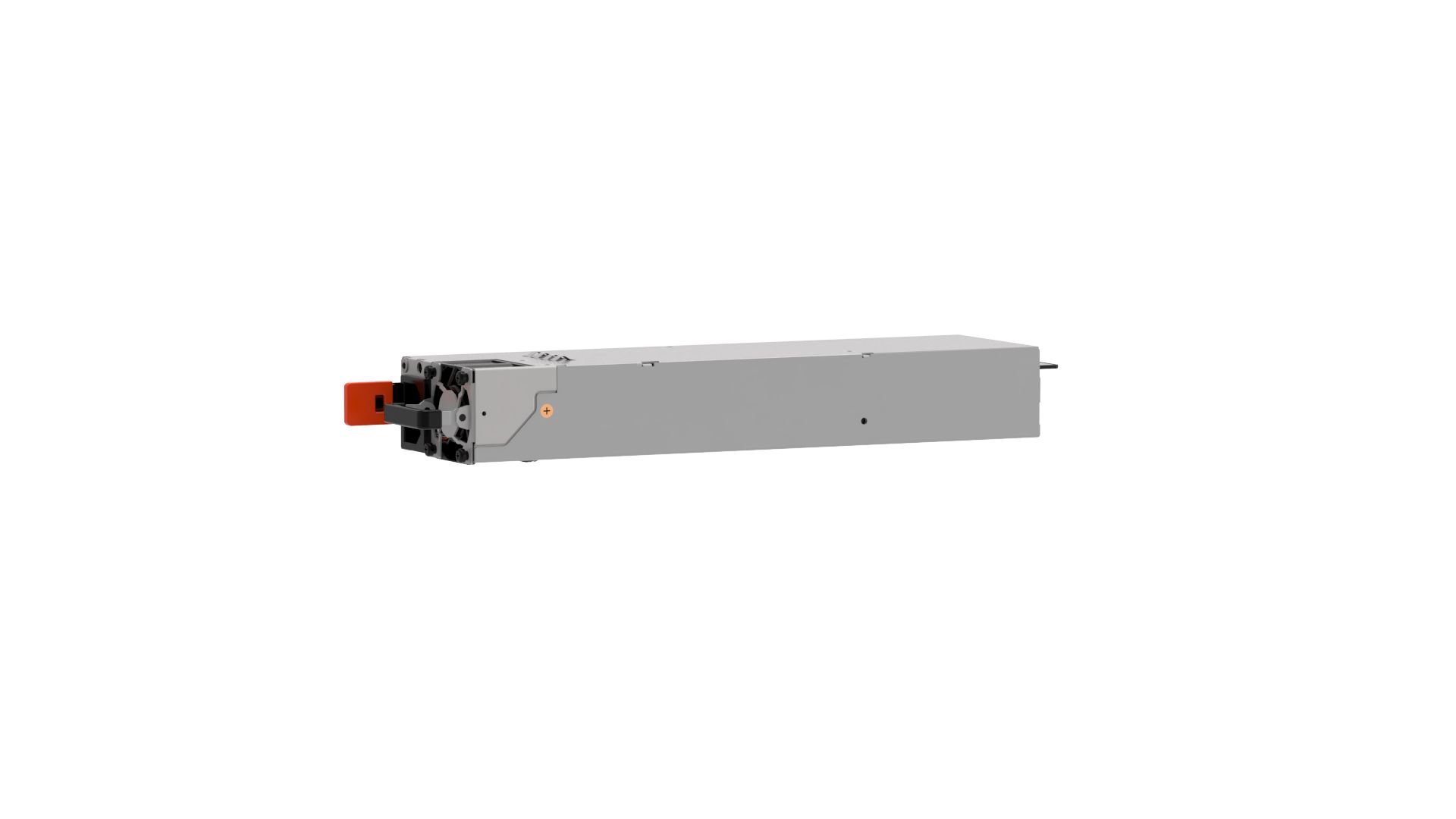

Система питания

• До 4 блоков питания
• Мощность блоков питания 3000 Вт
• Поддержка резервирования блоков питания до N+2
• Поддержка горячей замены блоков питания

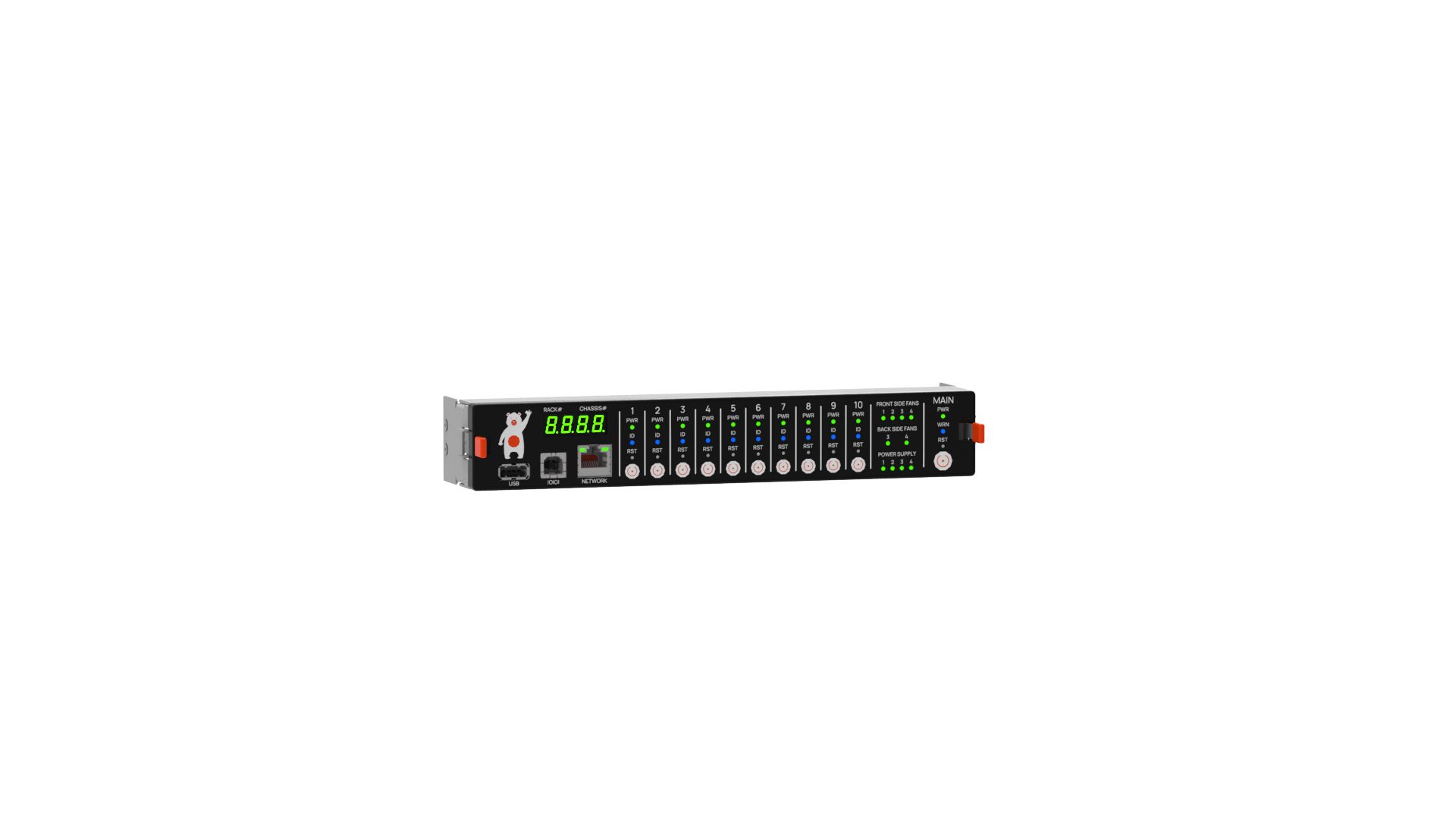

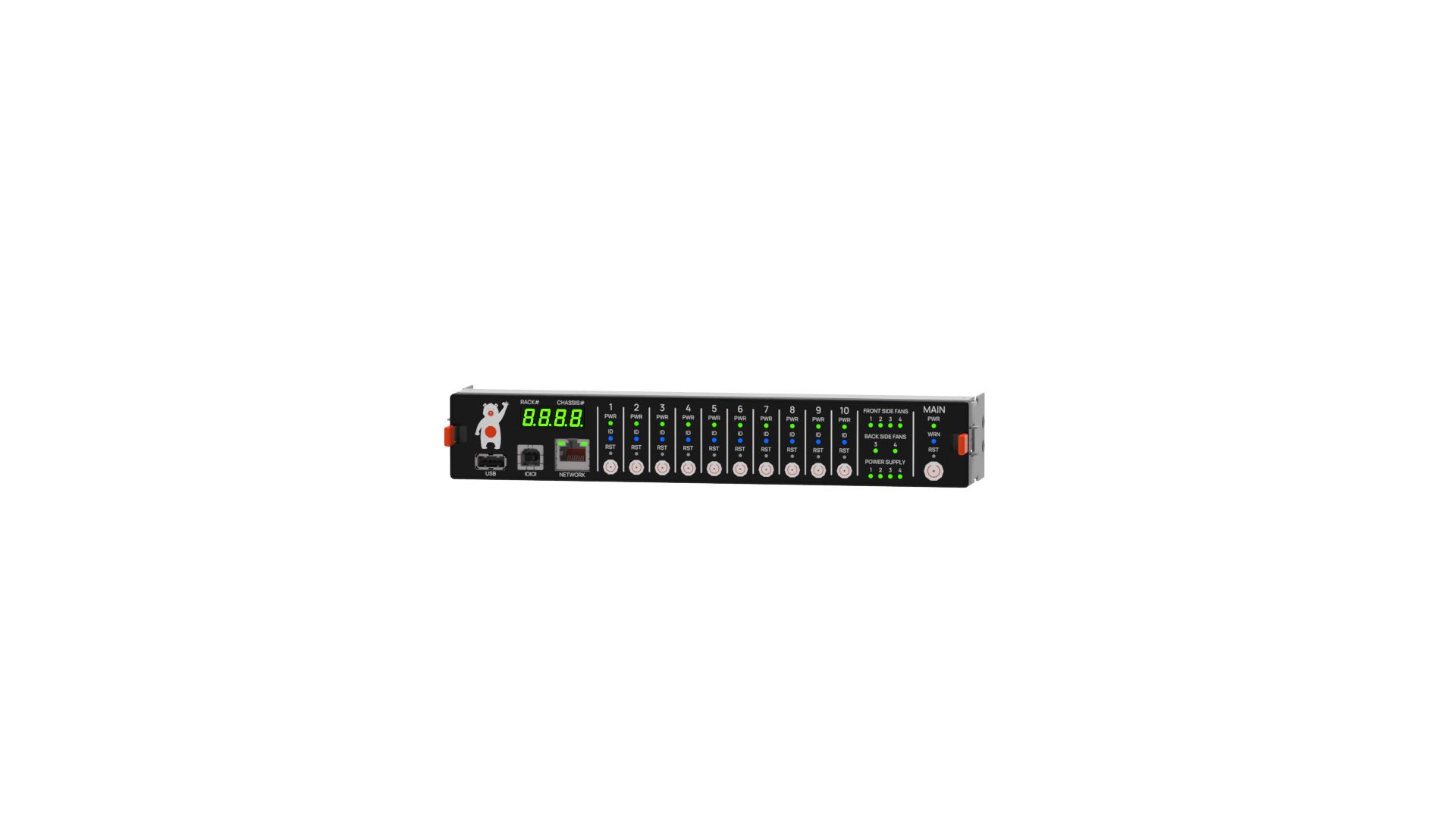

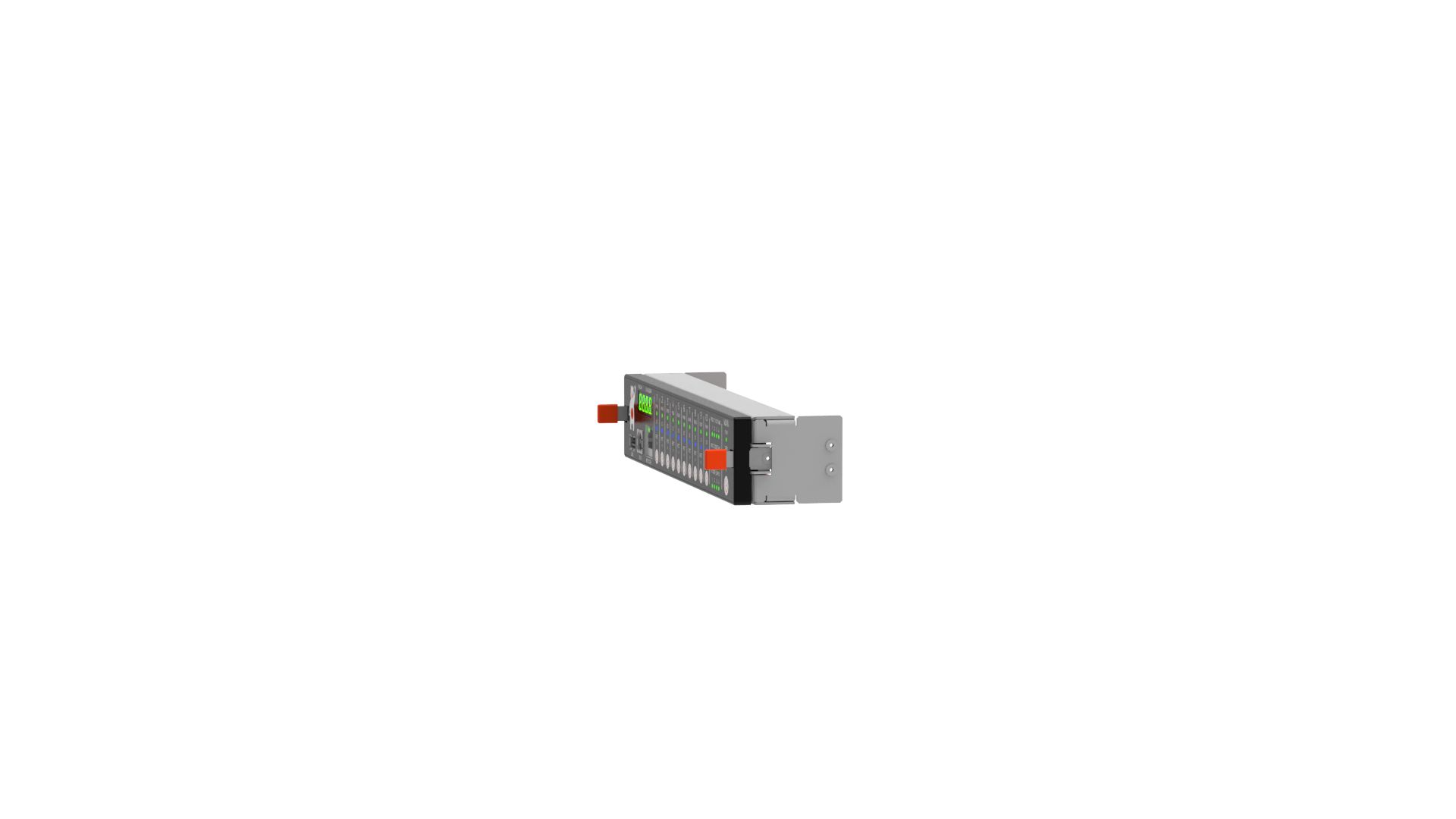

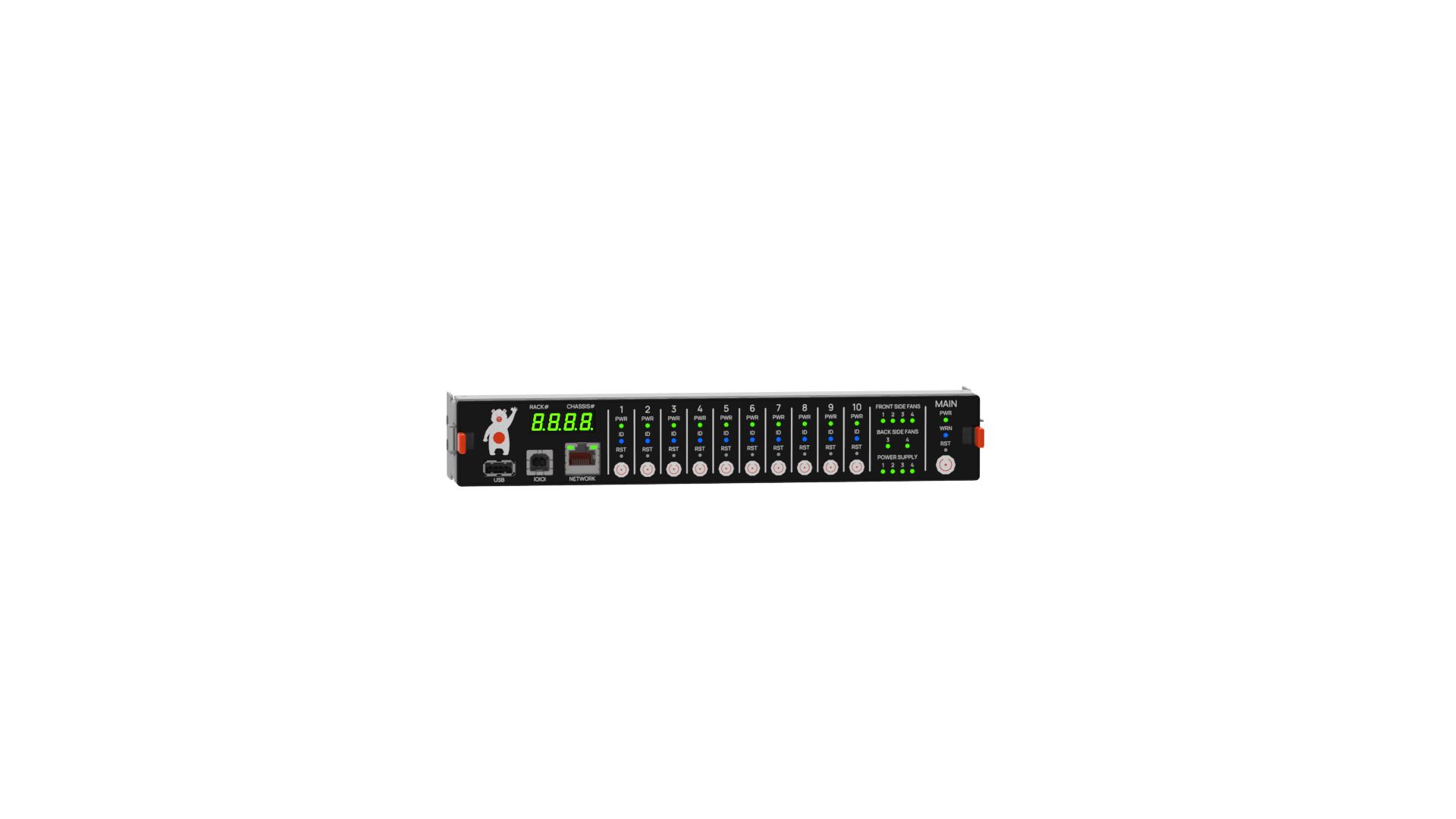

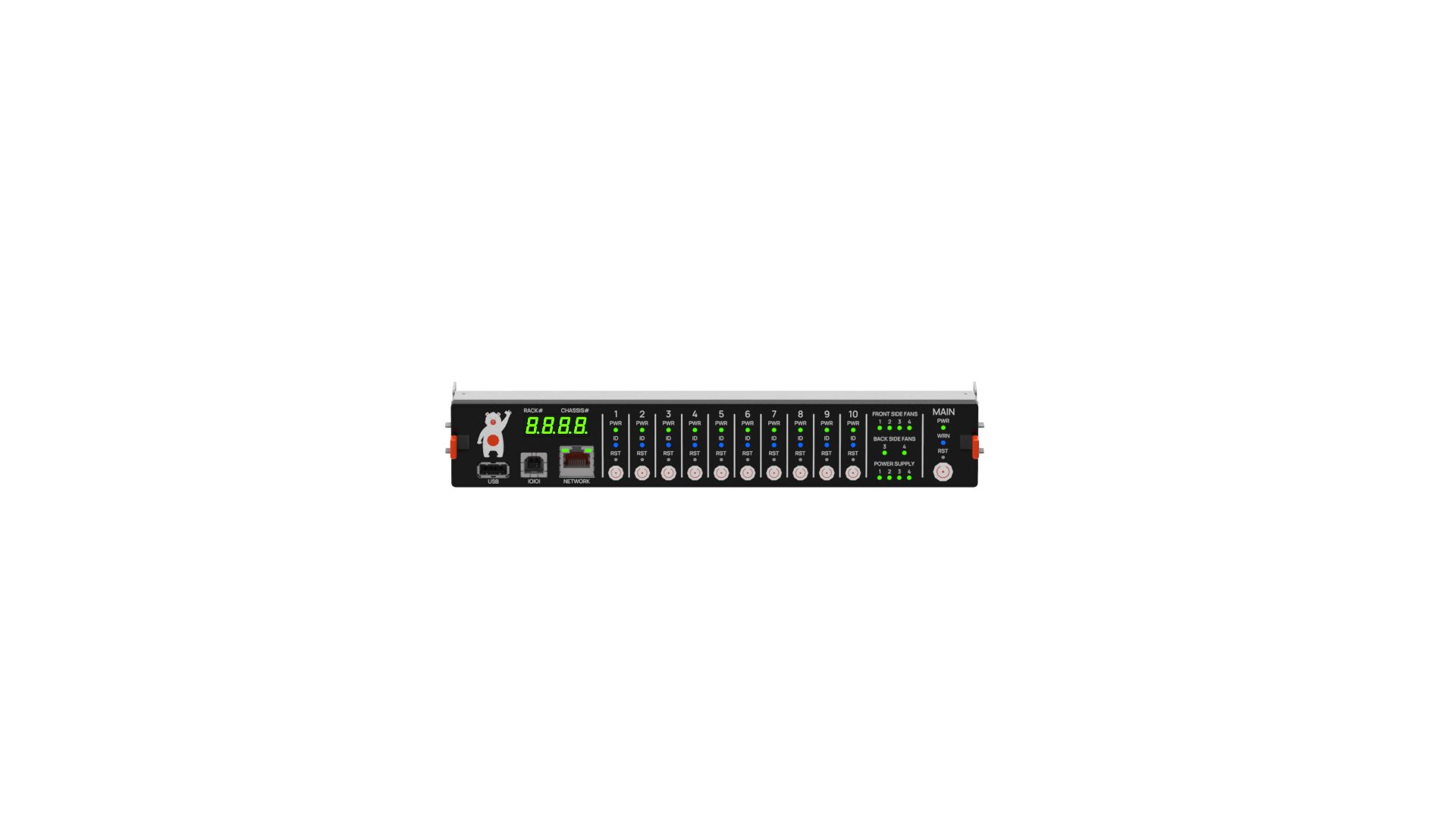

Индикация и органы управления

• Индикация питания, состояния служебного модуля и вычислительных модулей
• Кнопки включения/выключения питания

Тепловыделение и производительность

• Производительность максимальная 100,9 Tflops
• Тепловыделение максимальное 5,4 кВт

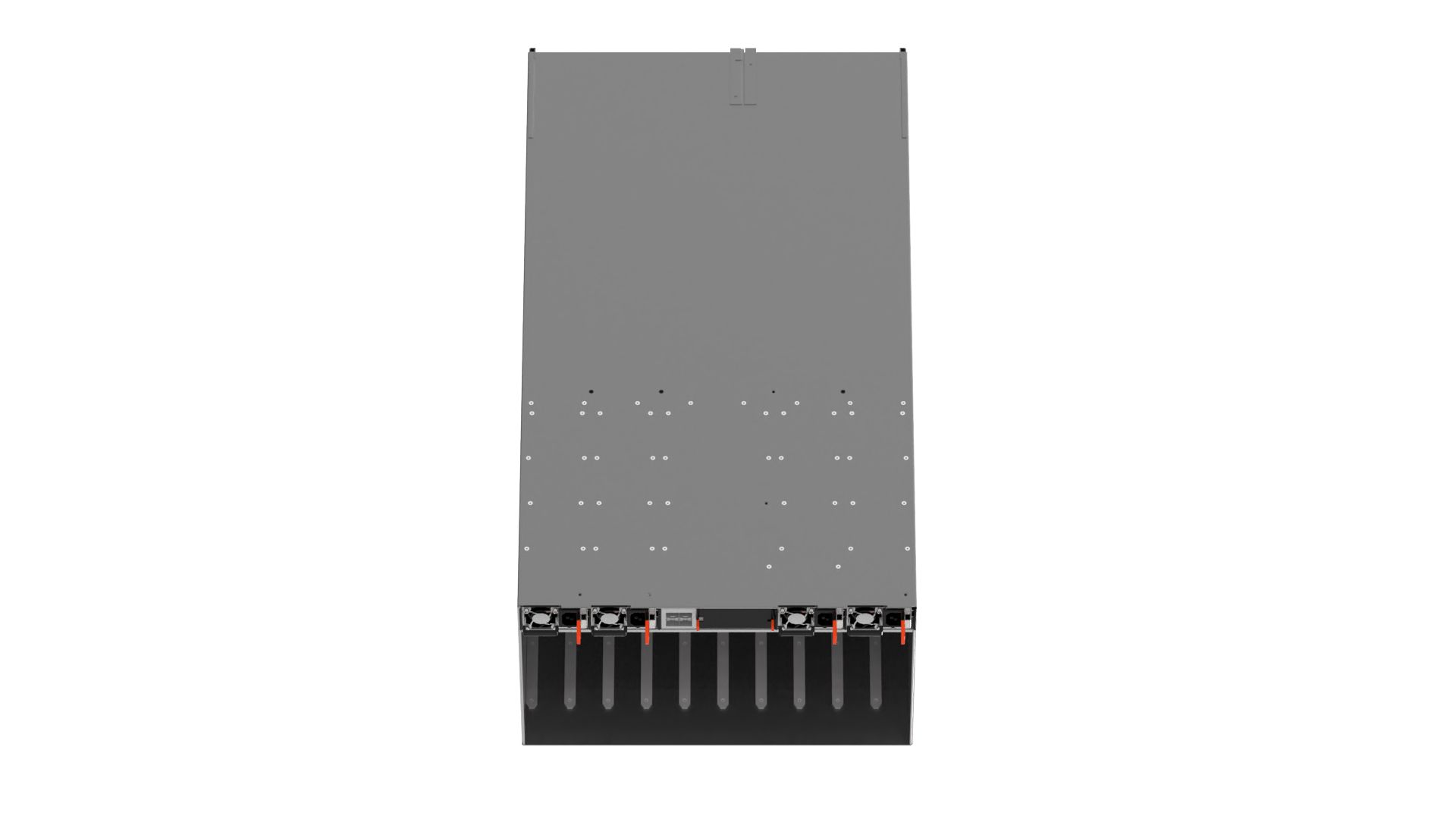

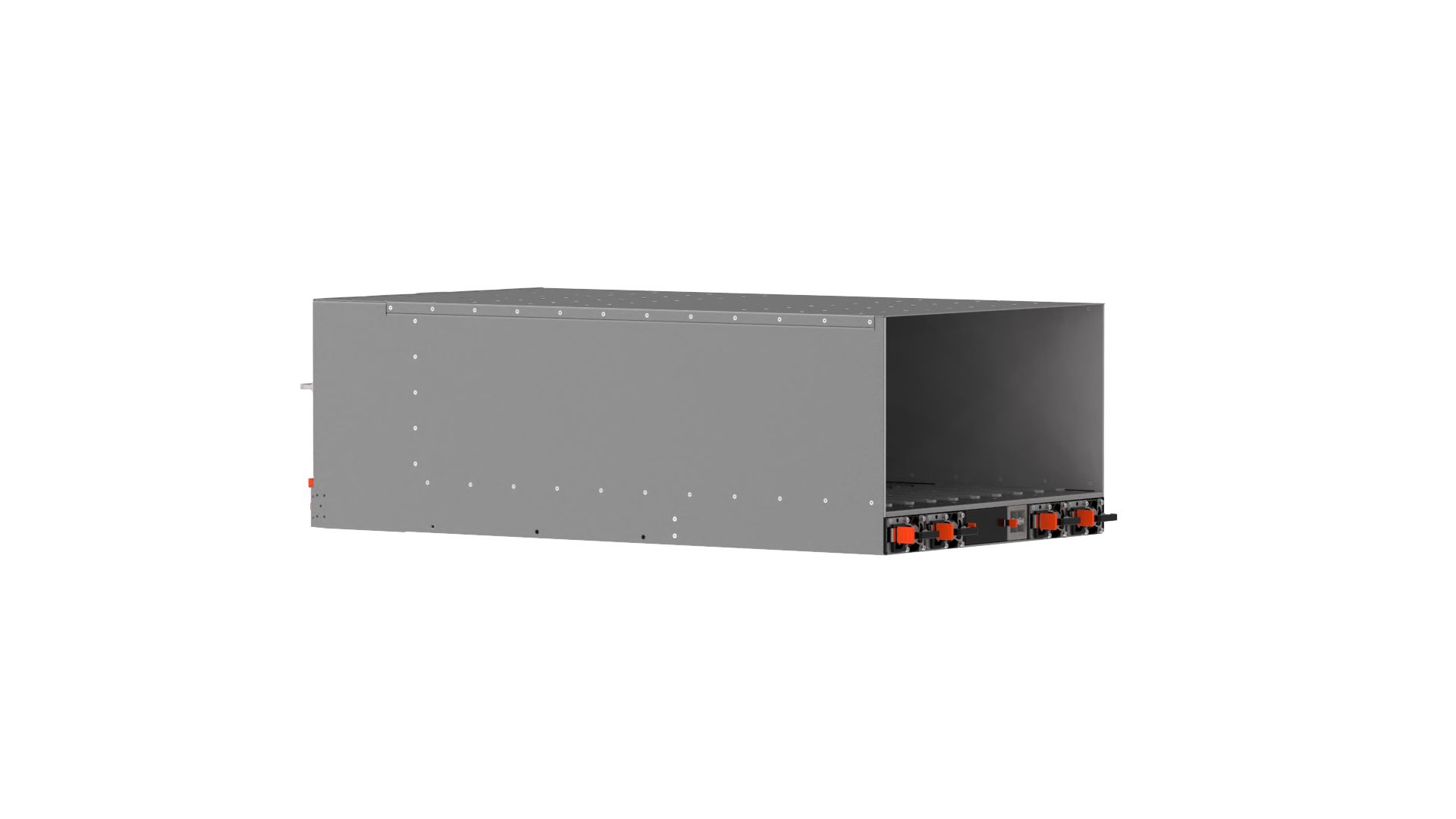

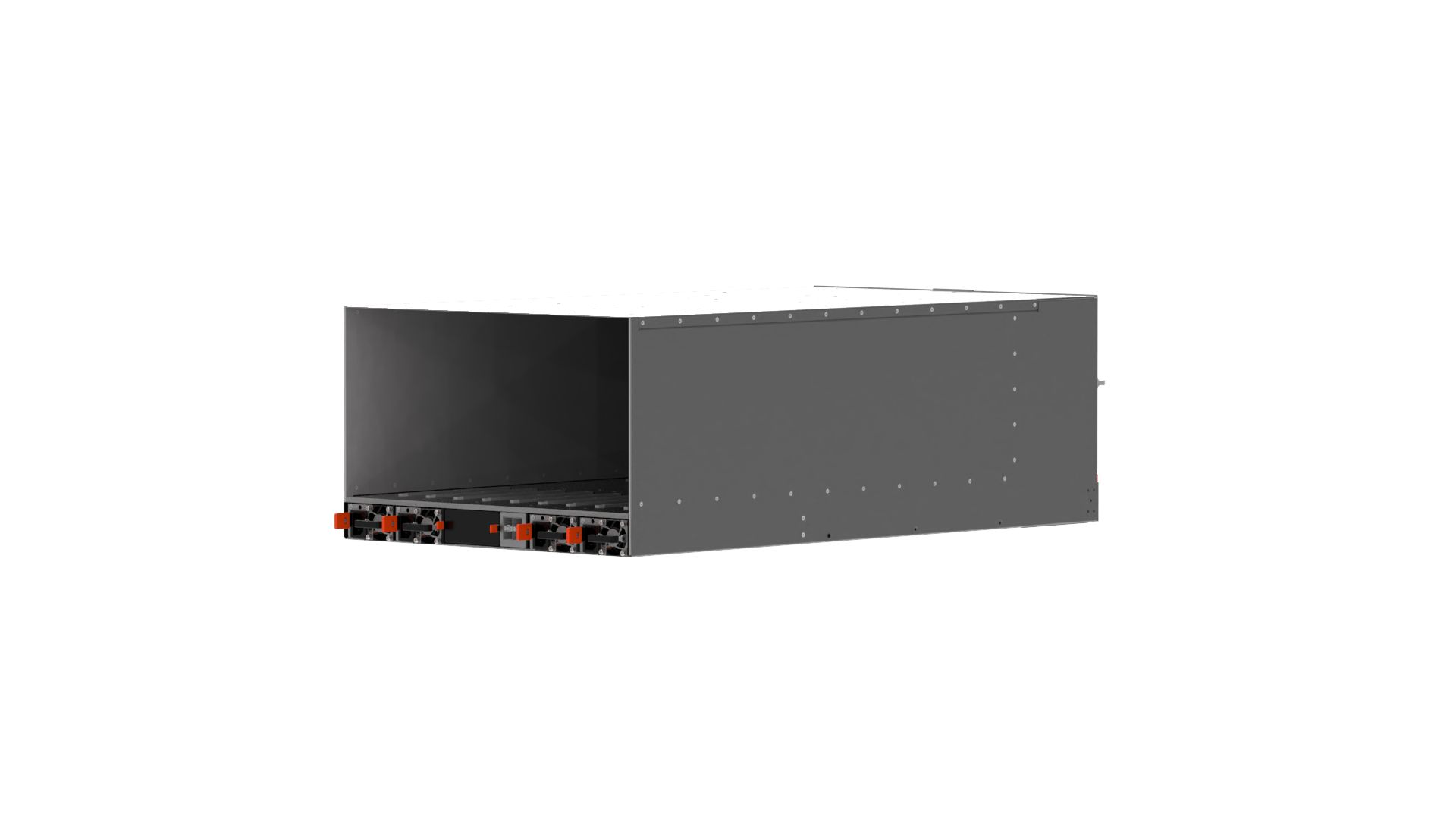

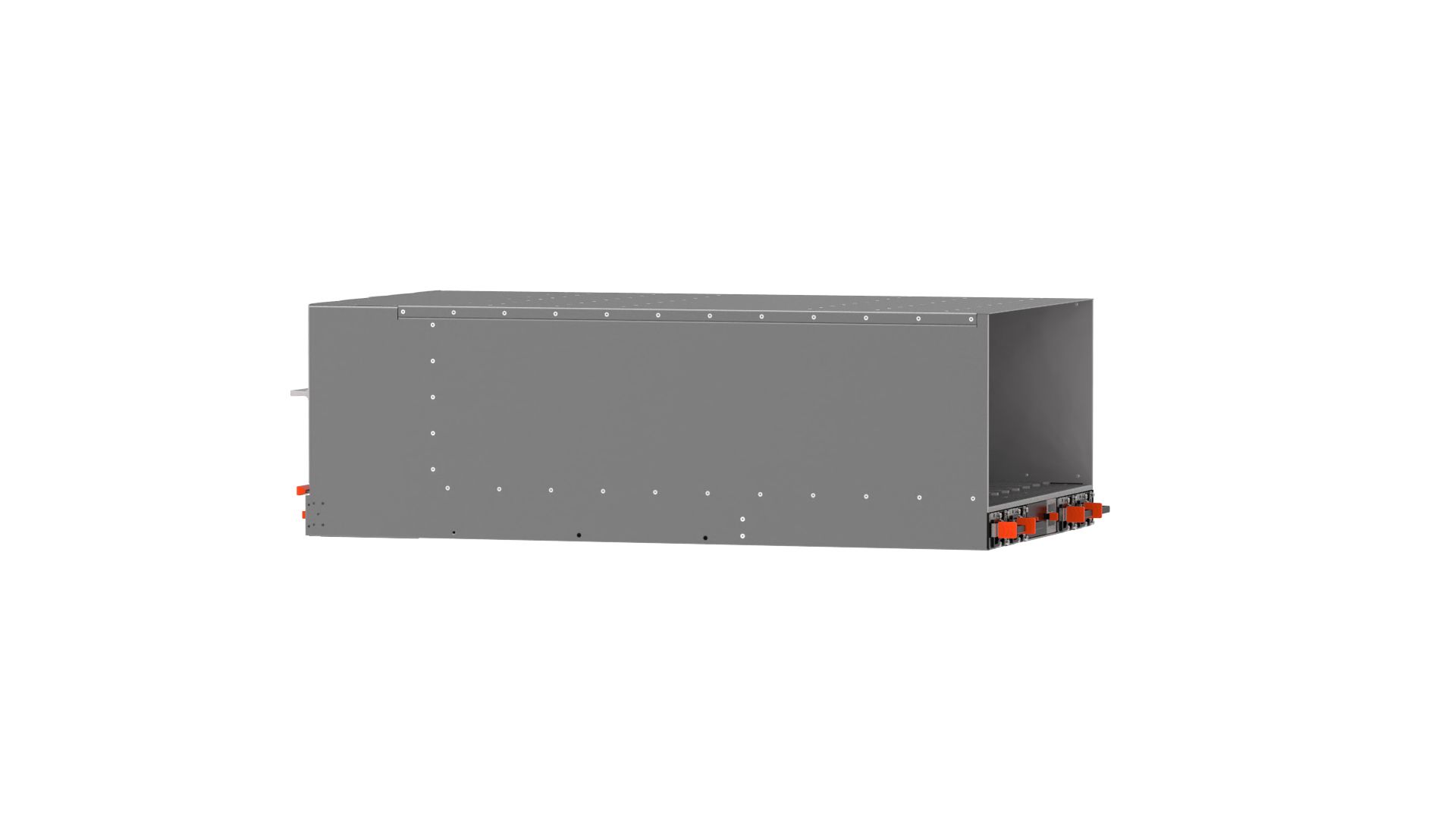

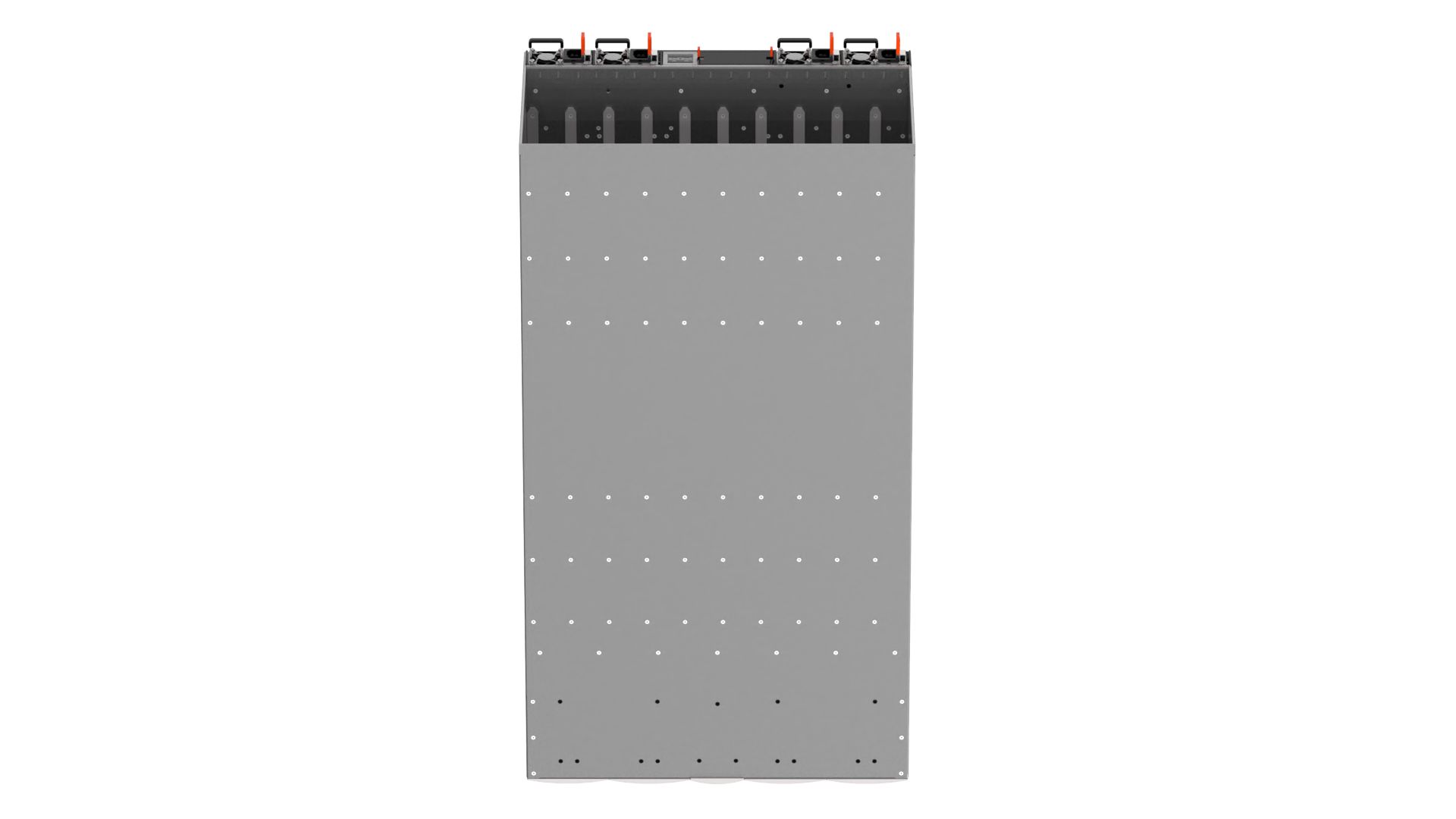

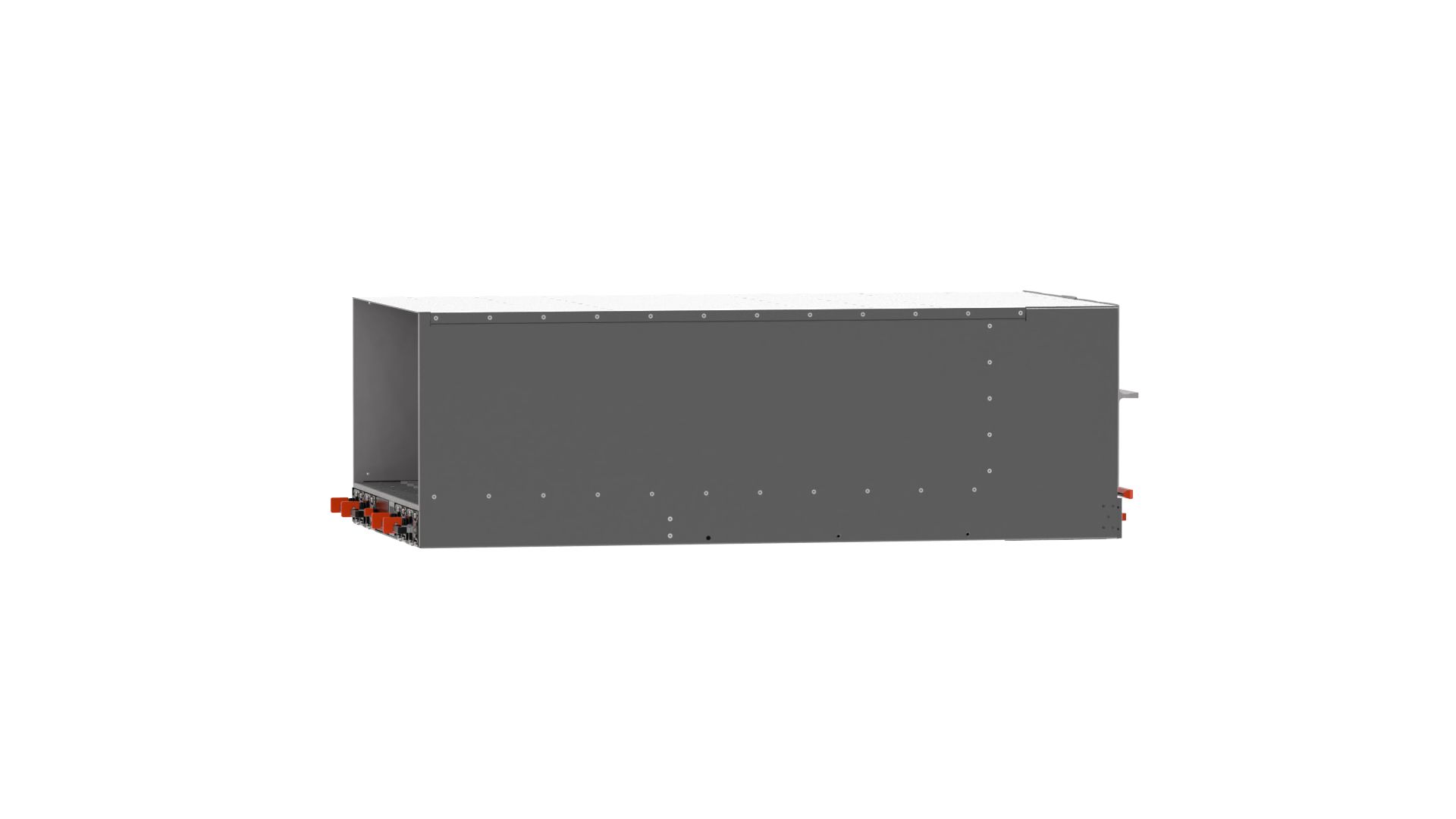

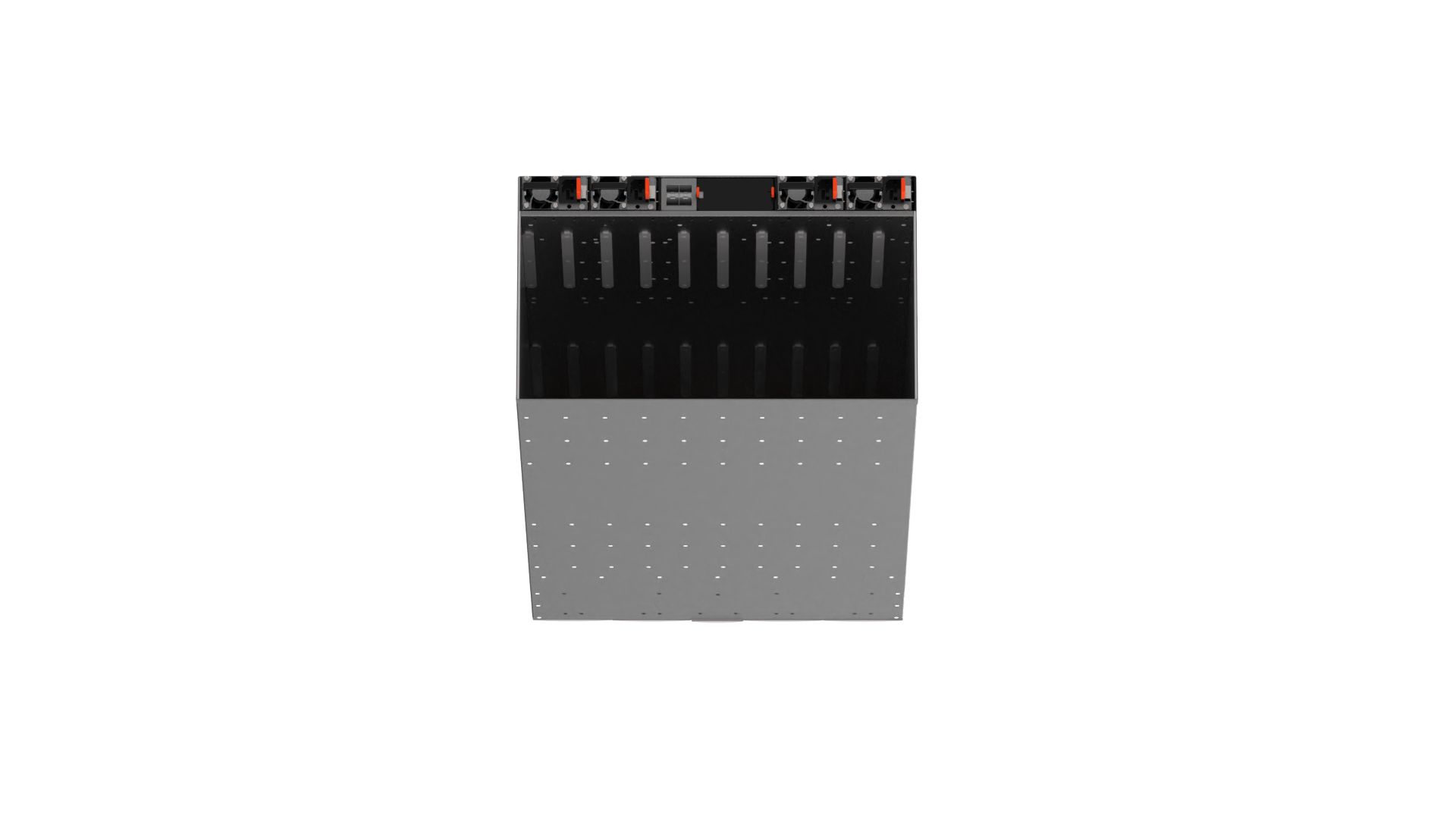

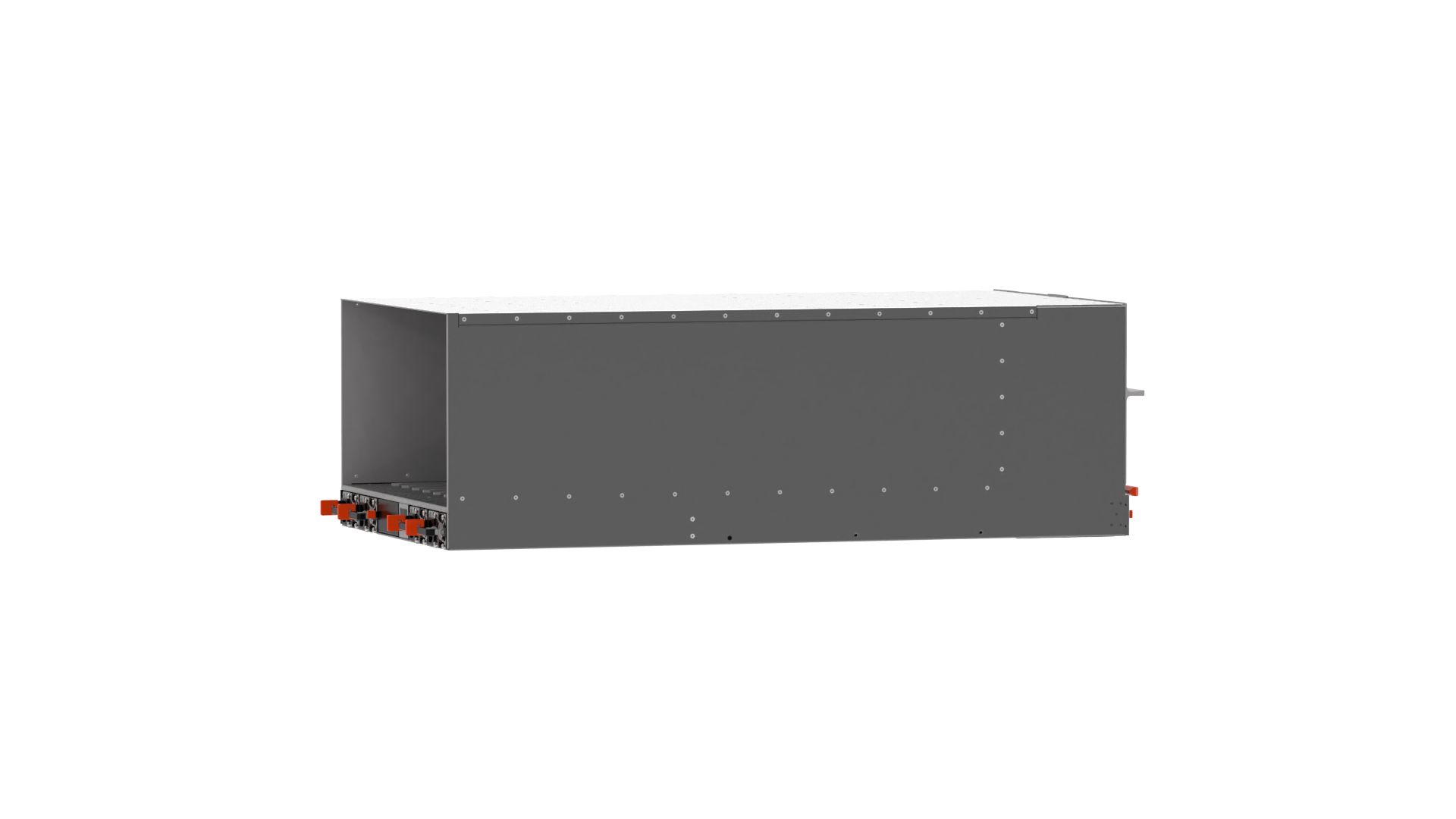

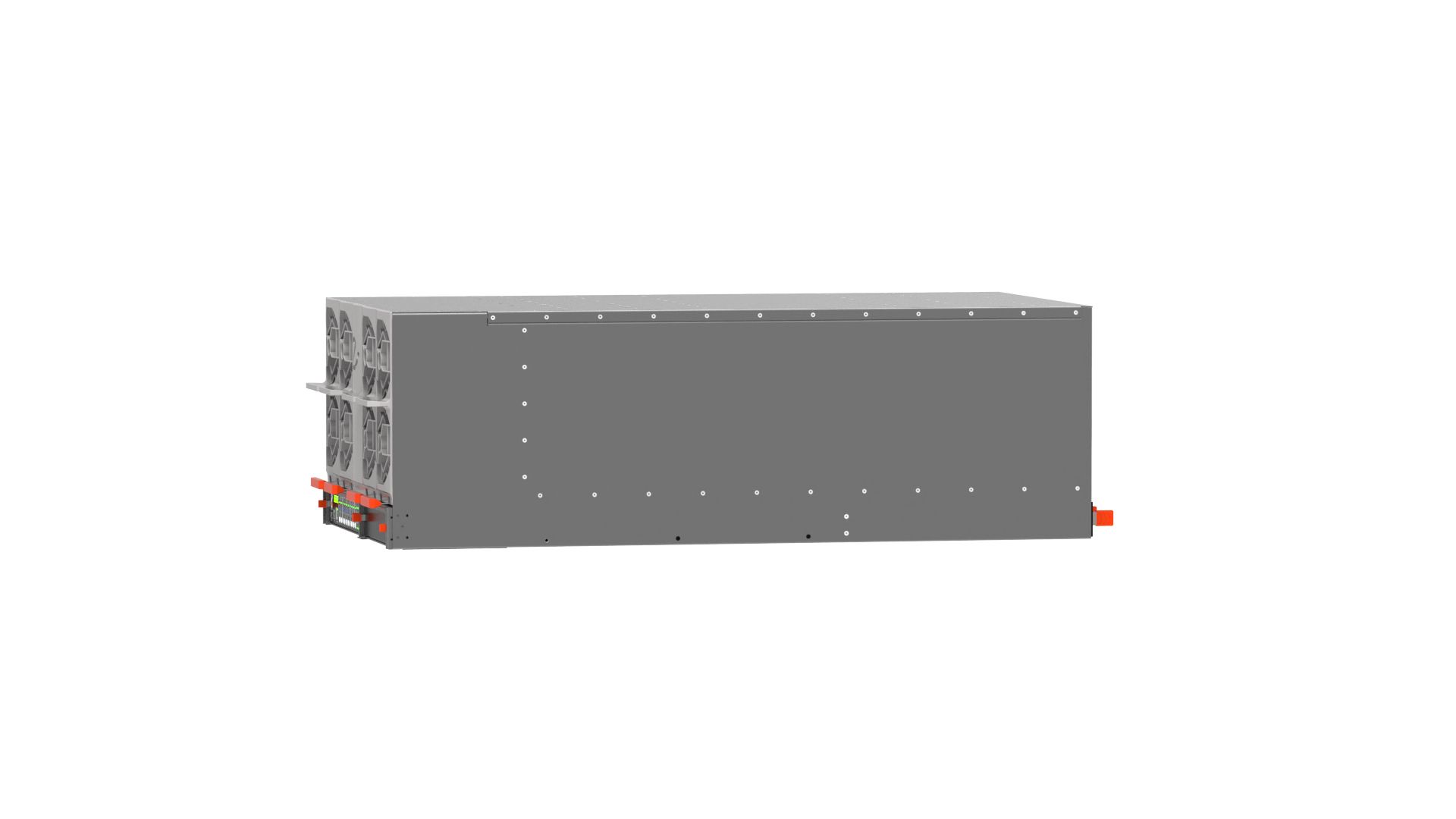

Ключевые характеристики

• Форм-фактор 6U
• До 10 вычислительных модулей
• До 4 блоков питания
• 8 сдвоенных вентиляторов
• Контроллер управления шасси ASPEED AST2600
• Габариты: 443 мм, 265 мм, 805 мм
• Вес до 24 кг

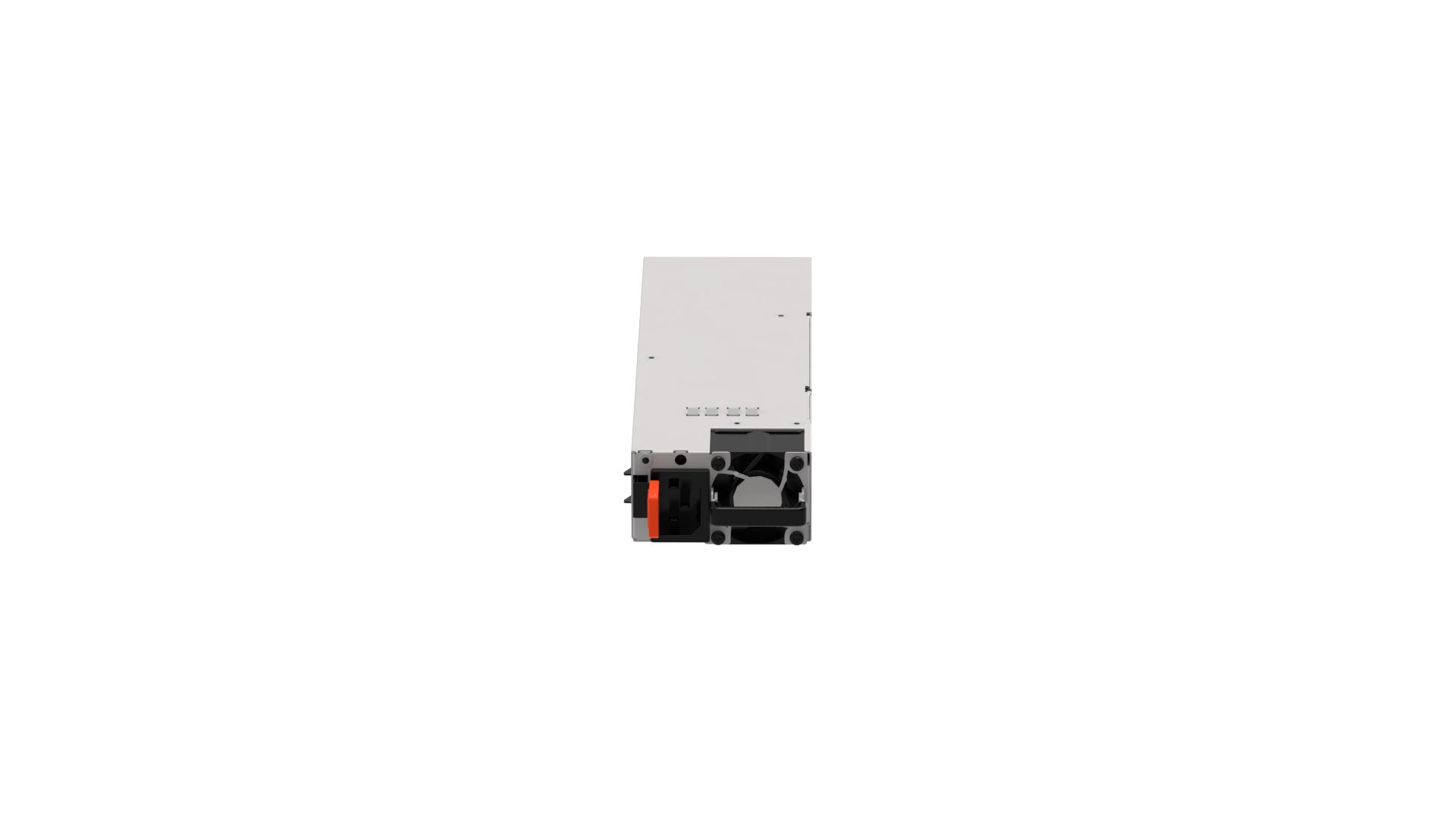

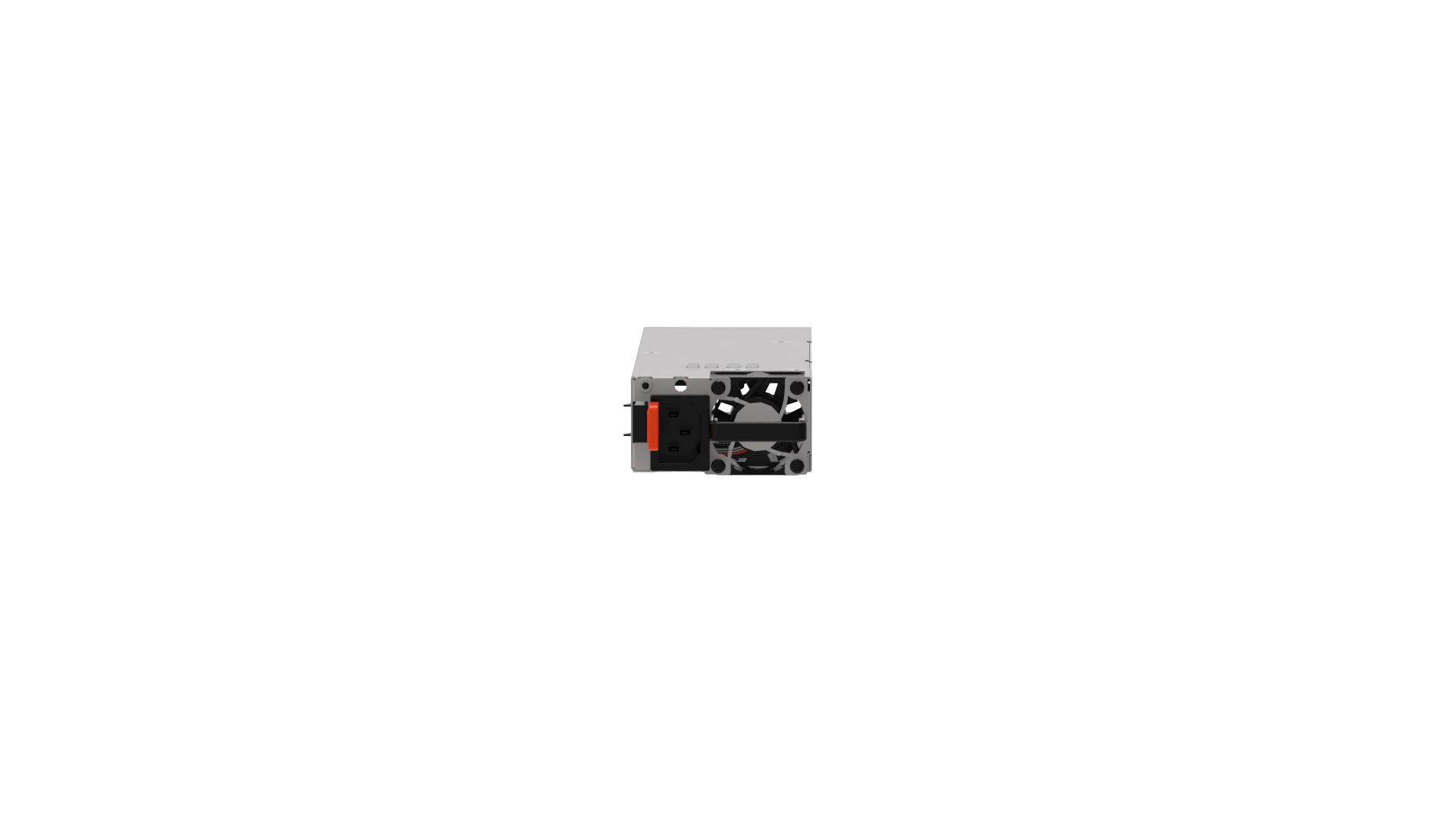

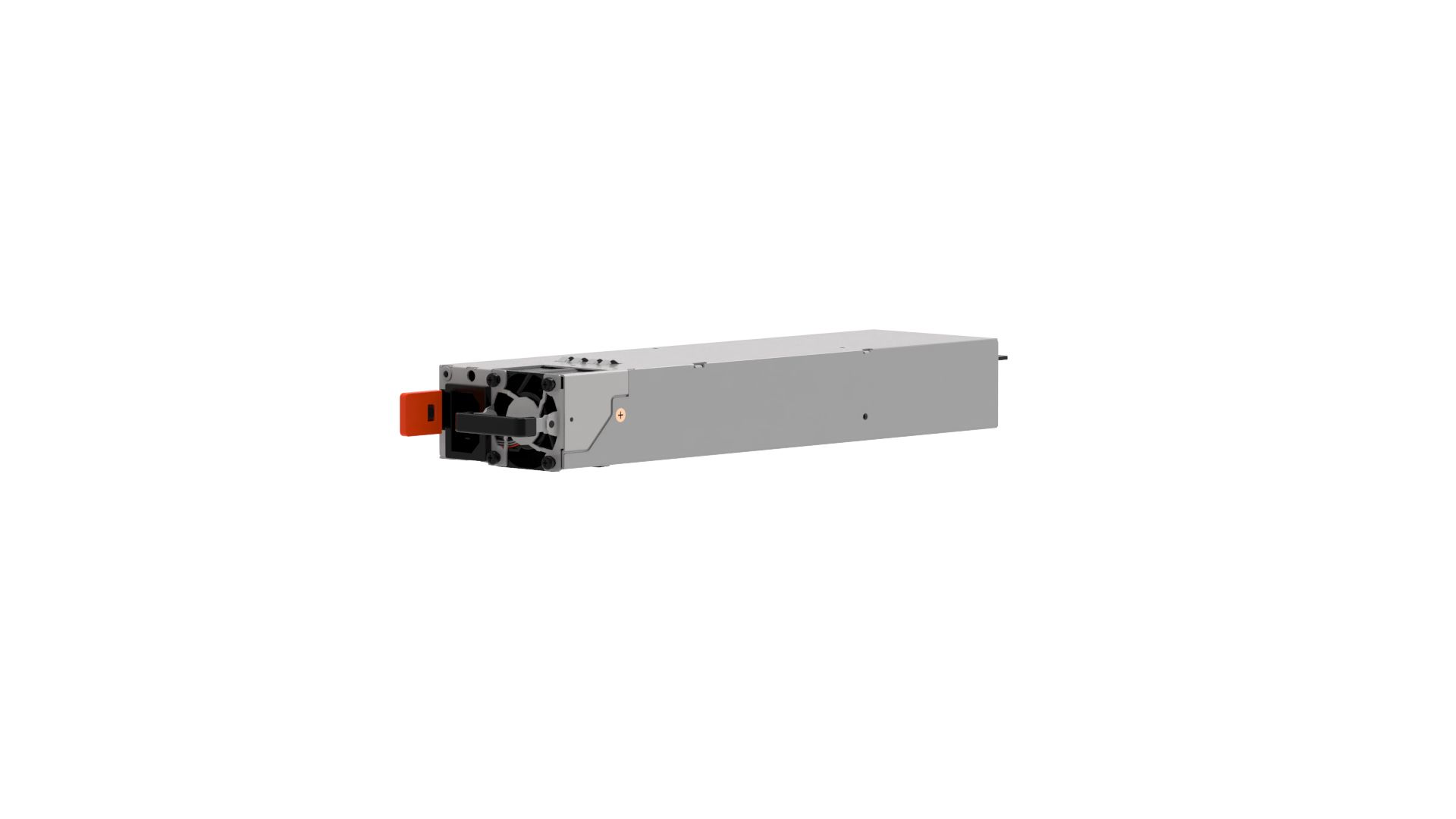

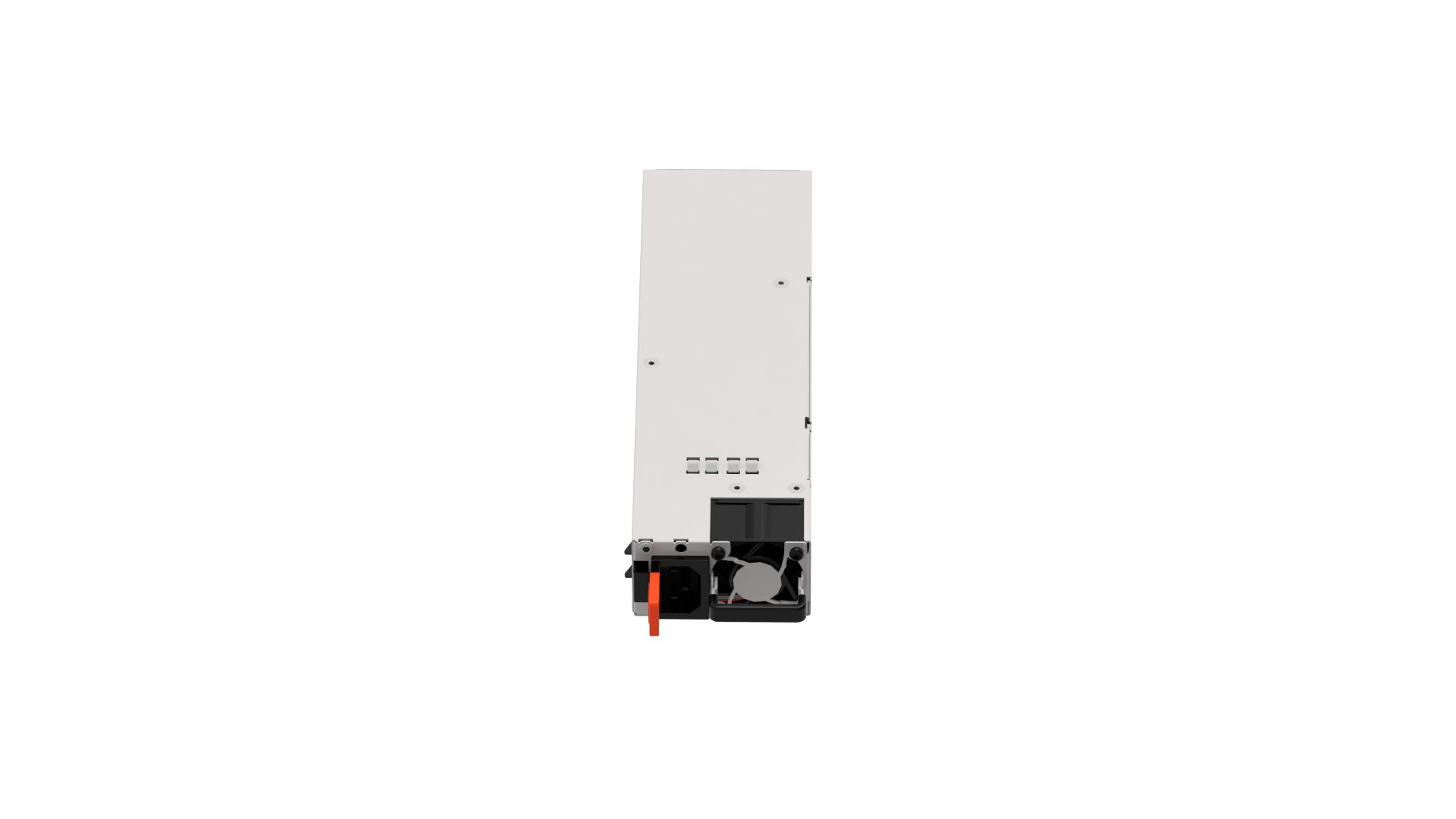

Система питания

• До 4 блоков питания
• Мощность блоков питания 3000 Вт
• Поддержка резервирования блоков питания до N+2
• Поддержка горячей замены блоков питания

Управление

• Контроллер управления шасси ASPEED AST2600
• Поддерживаемые протоколы доступа IPMI 2.0, SSH, SNMP, Redfish, WebUI, KVMoIP, Remote media redirection
• ПО управления «ЕОПС»

Масогабаритные характеристики

• Форм-фактор 6U
• Габариты, Ш, В, Г: 443 мм, 265 мм, 805 мм
• Масса 24 кг

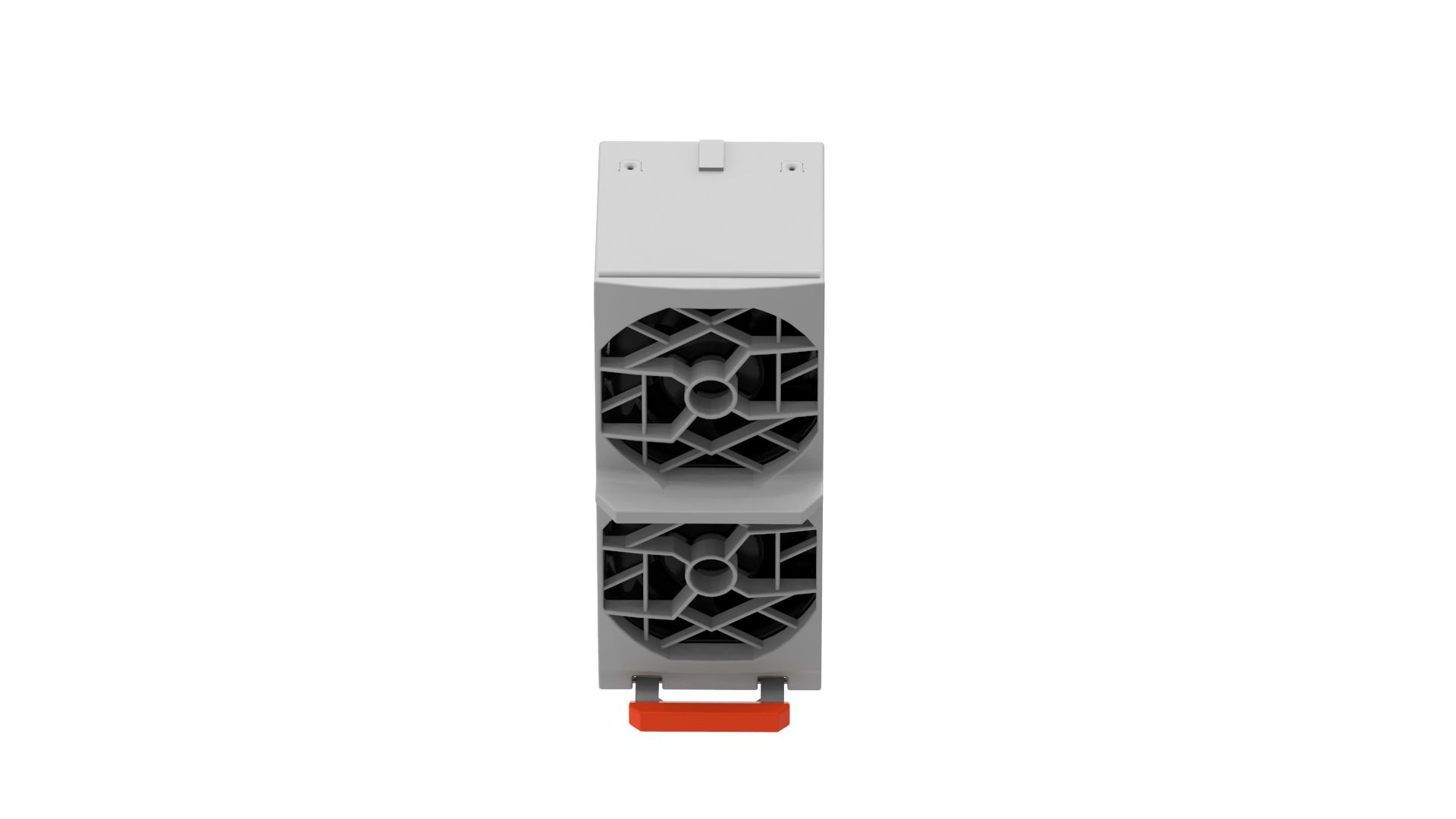

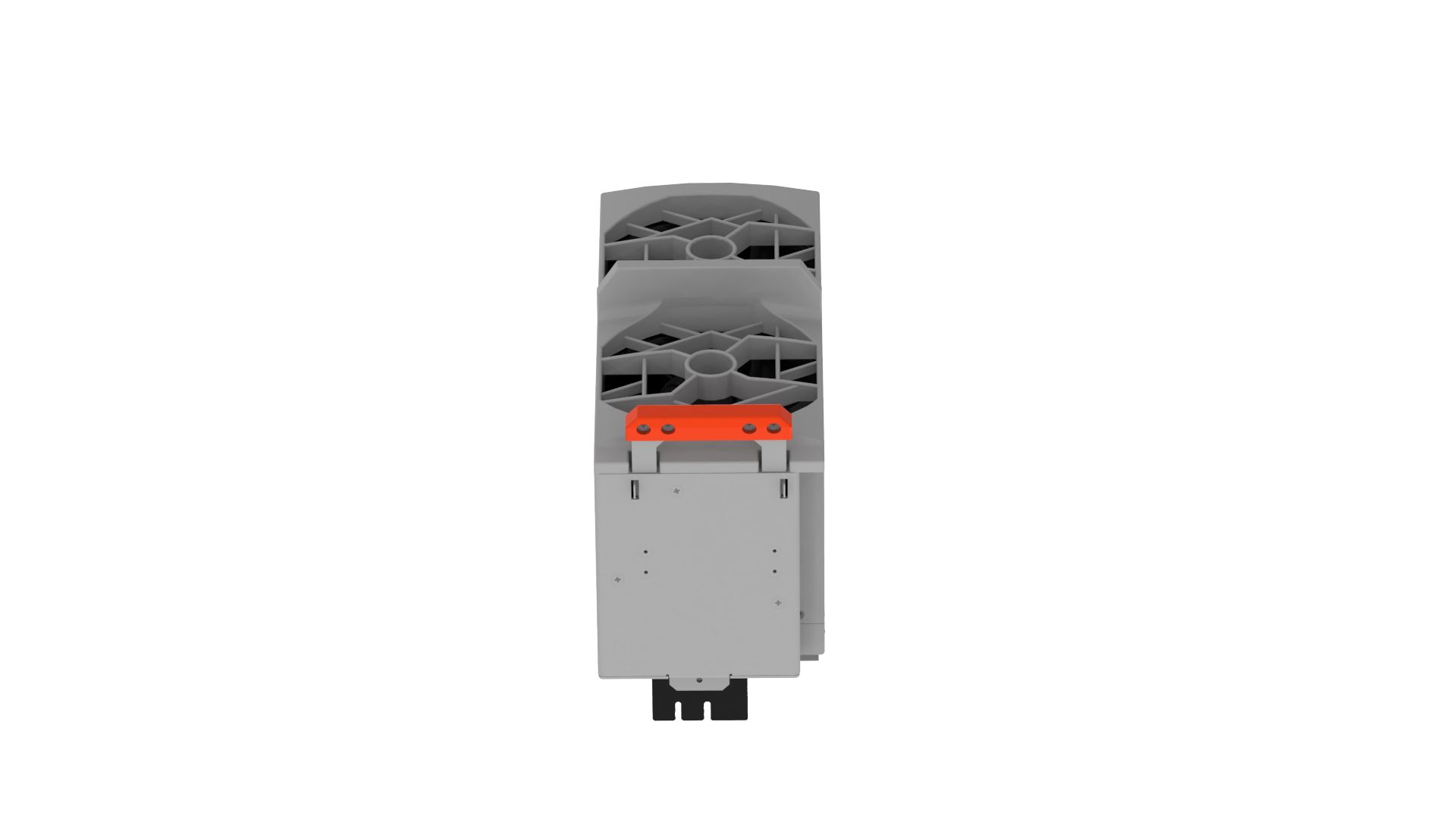

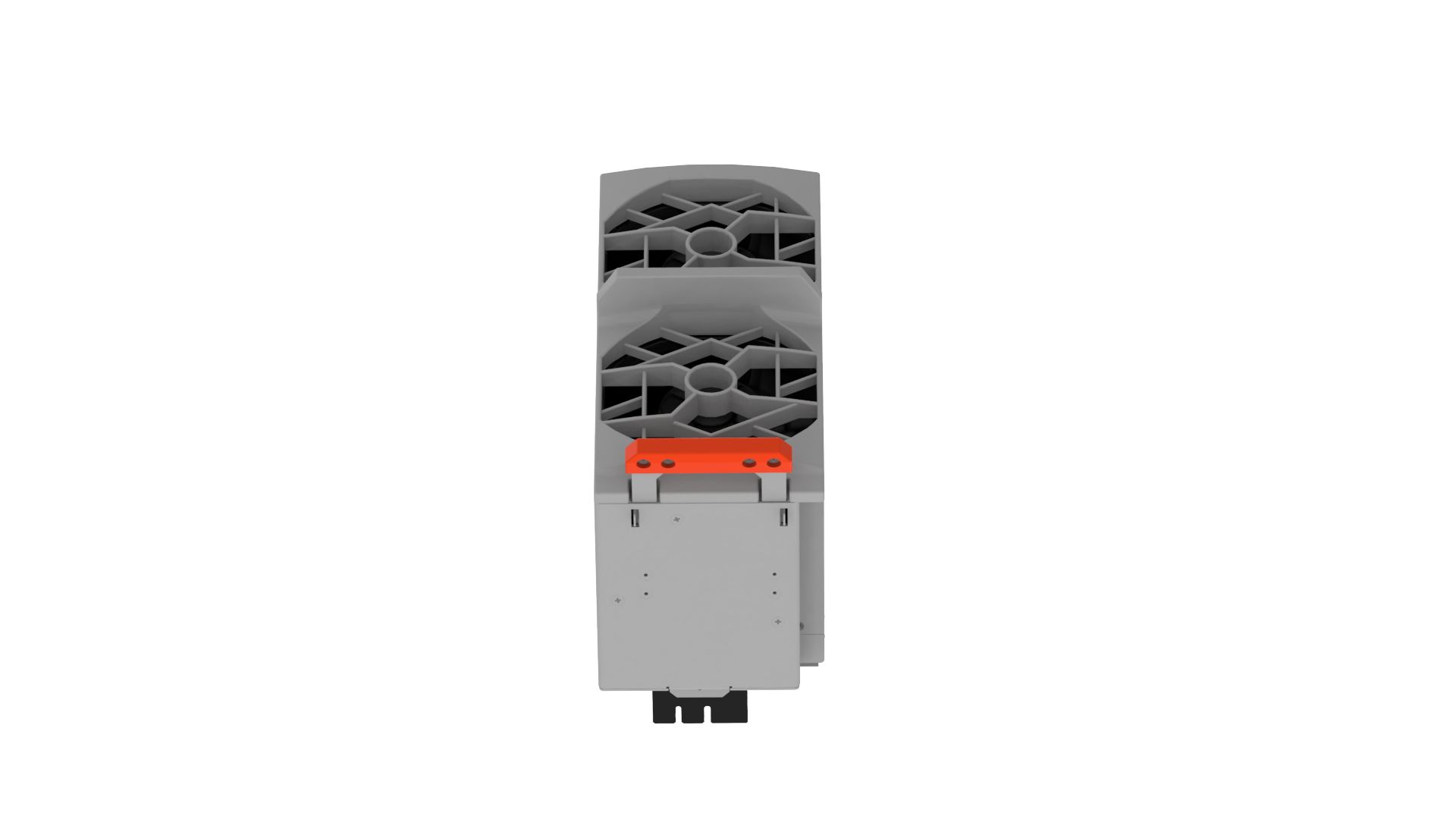

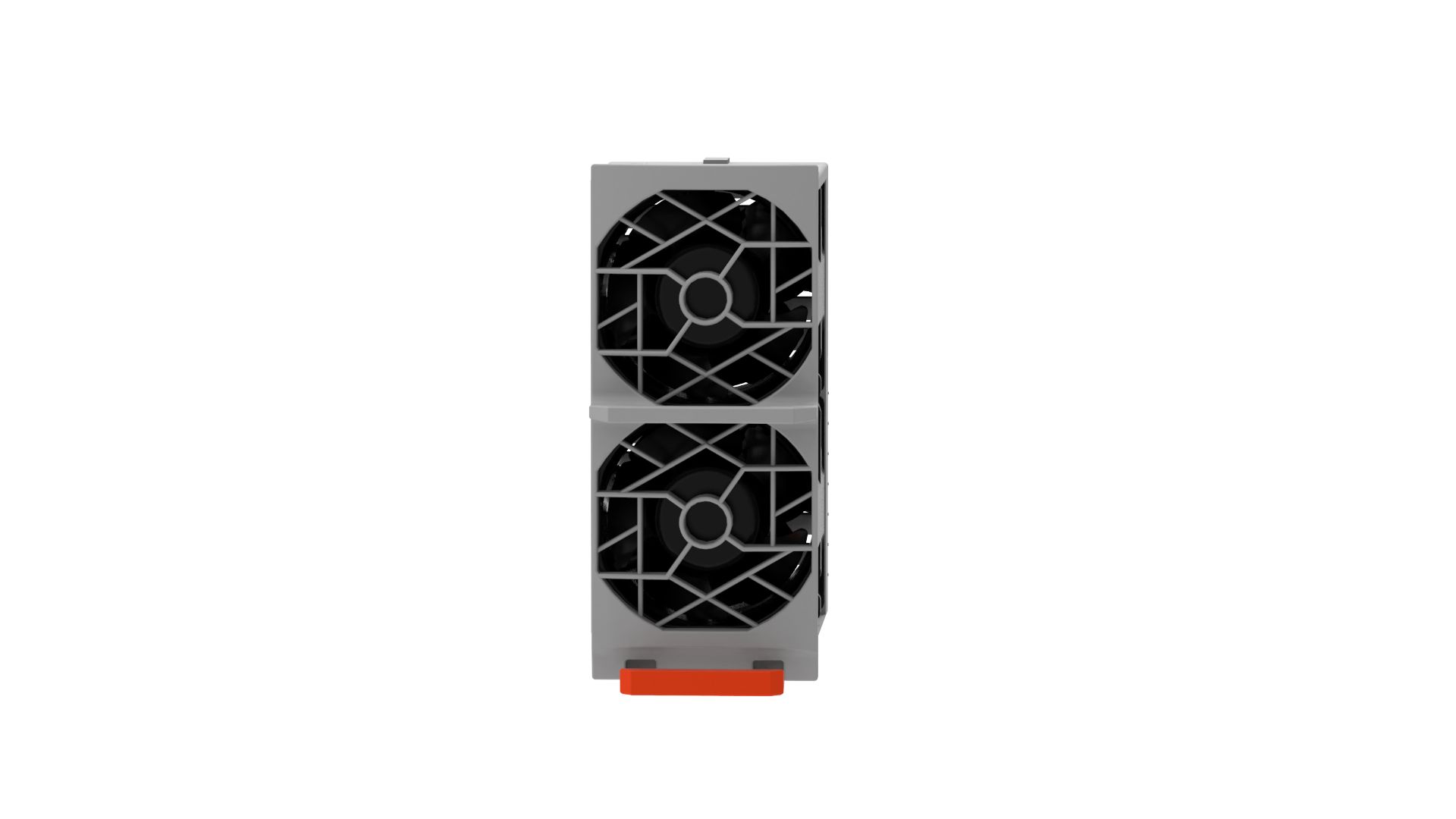

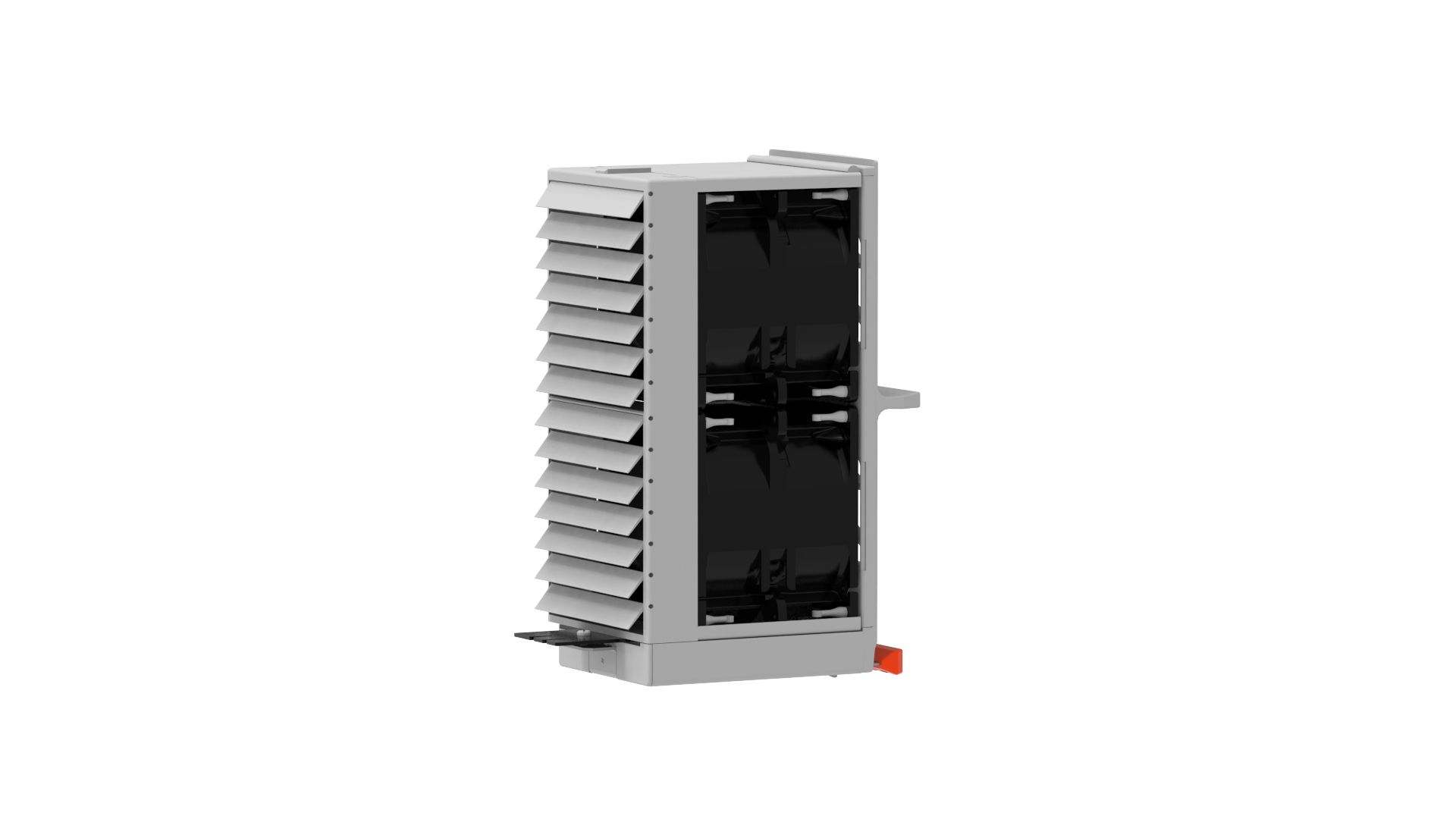

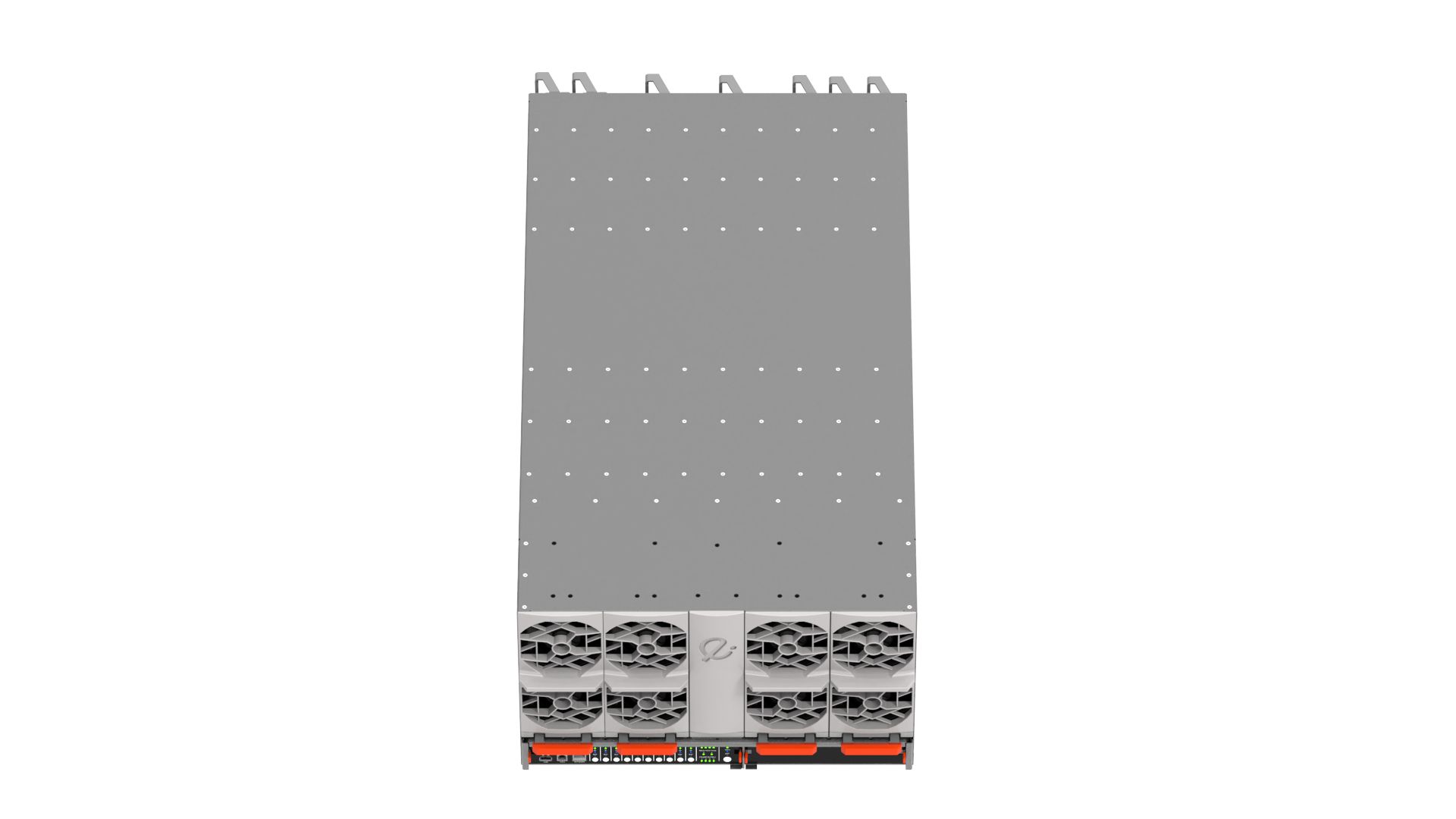

Система охлаждения

• 4 вентиляторных модуля
• Поддержка резервирования вентиляторных модулей N+1
• Поддержка горячей замены вентиляторных модулей

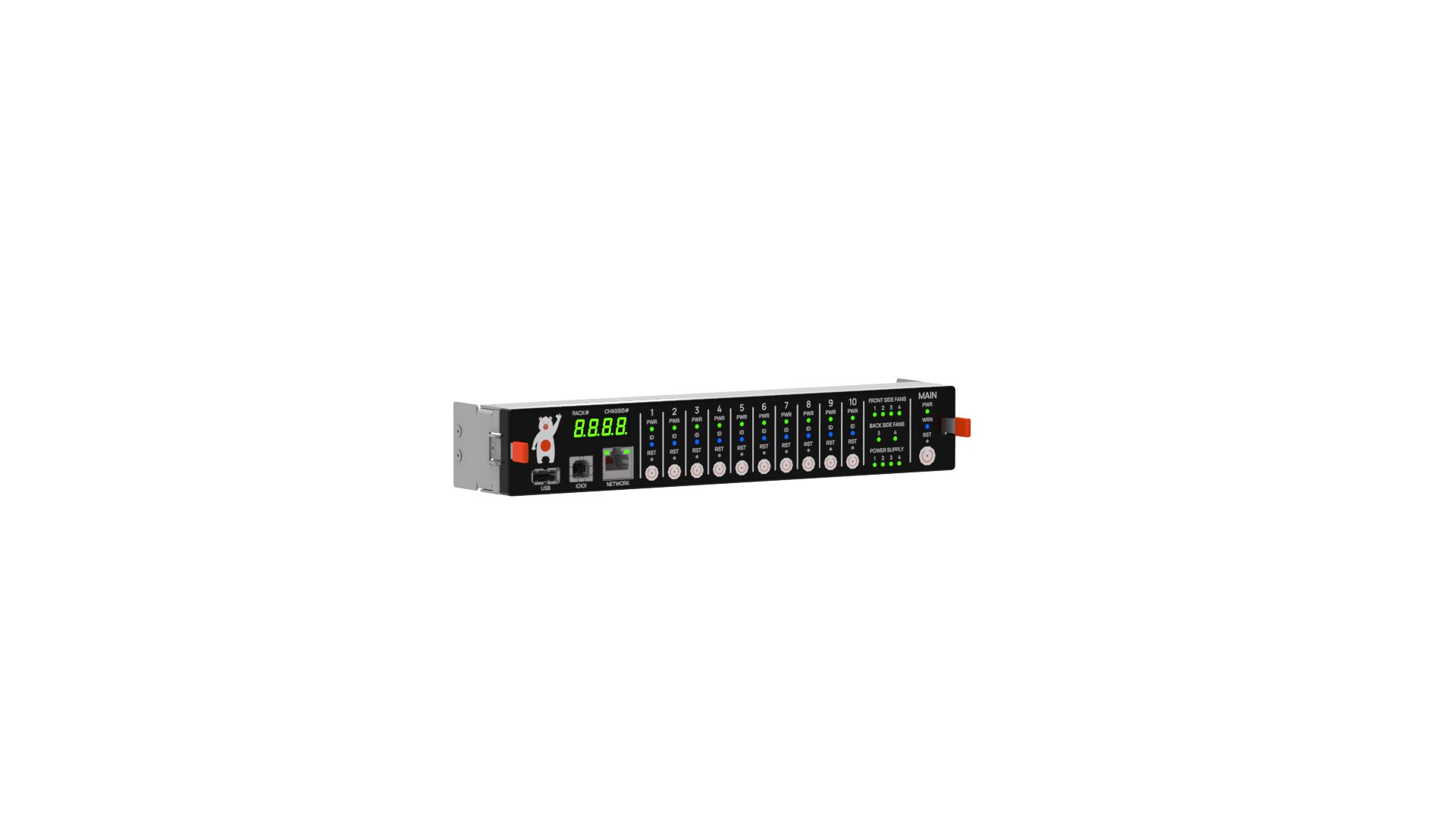

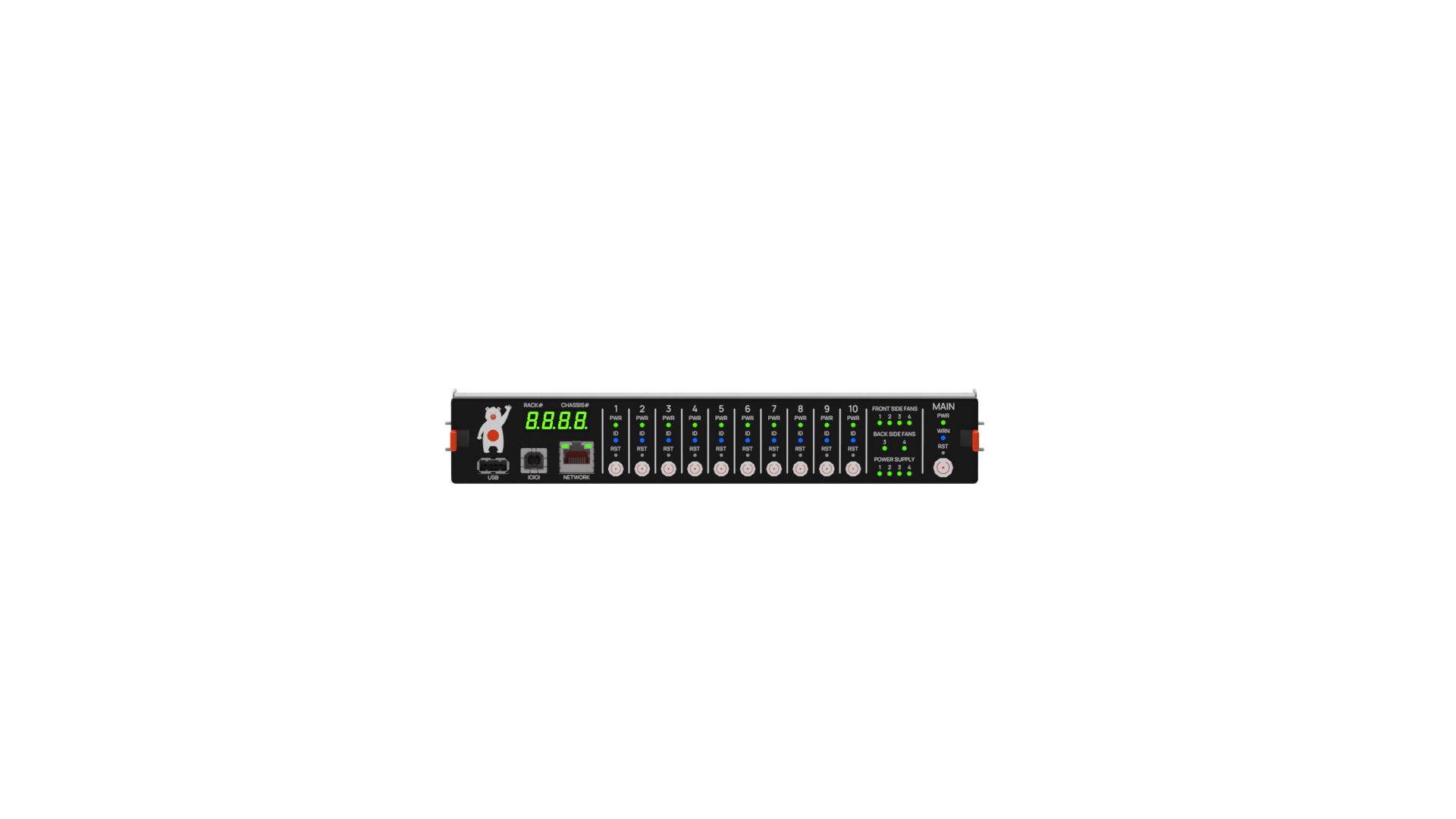

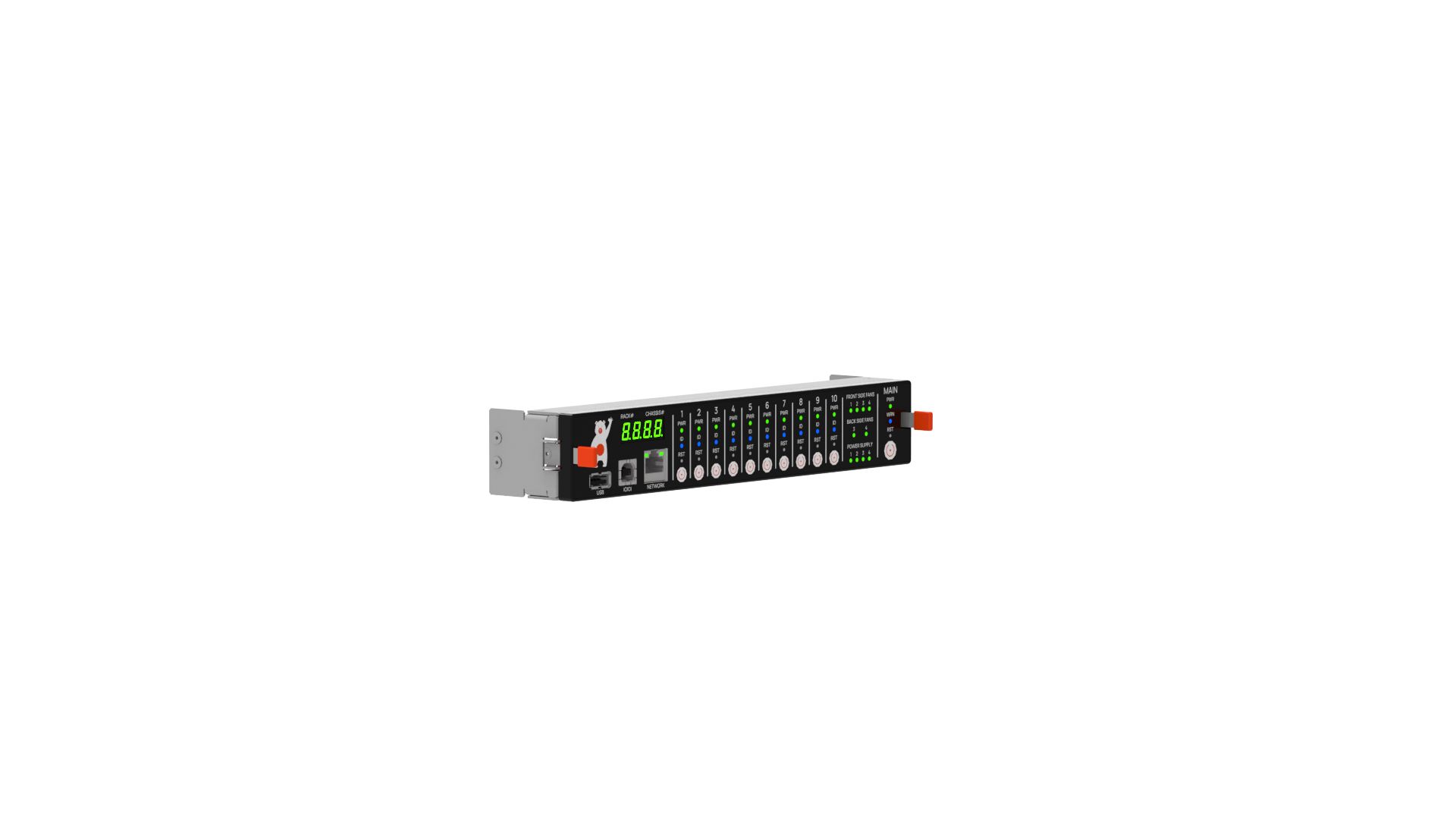

Индикация и органы управления

• Индикация питания, состояния служебного модуля и вычислительных модулей
• Кнопки включения/выключения питания

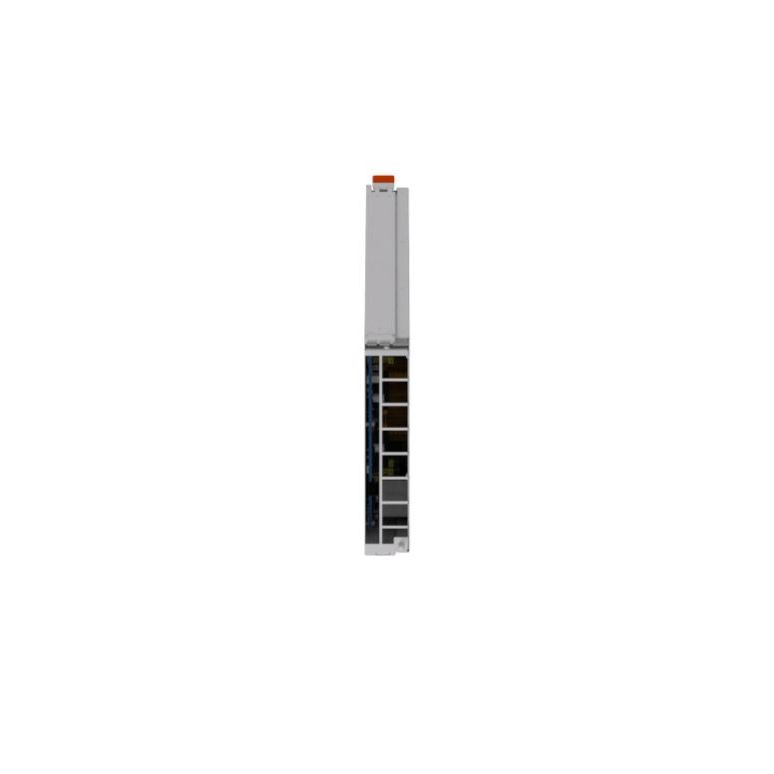

Сеть

• Встроенный сетевые порты 5х 1/2,5 Гбит/сек

Функции безопасности

• Встроенный контроллер с интерфейсом NVMe
• Дополнительный контроллер опционален

Тепловыделение и производительность

• Производительность максимальная 100,9 Tflops
• Тепловыделение максимальное 5,4 кВт

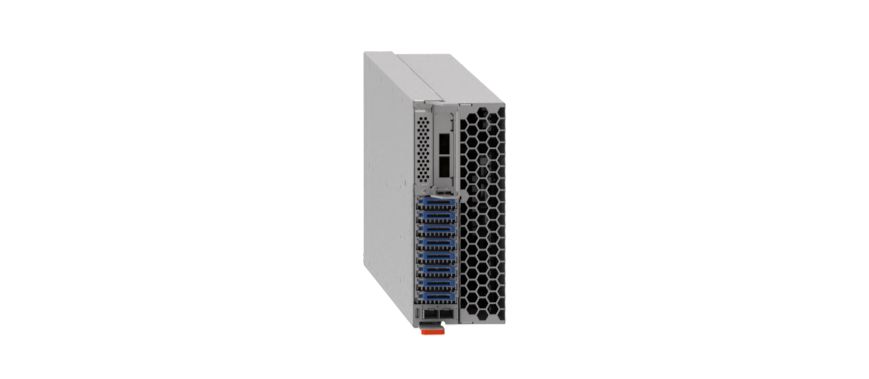

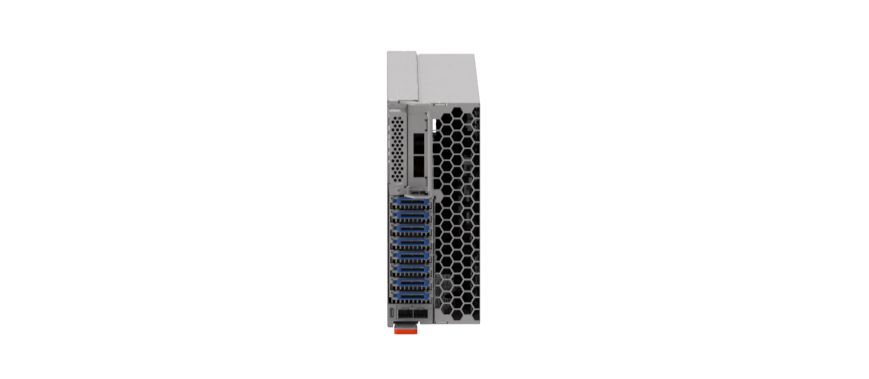

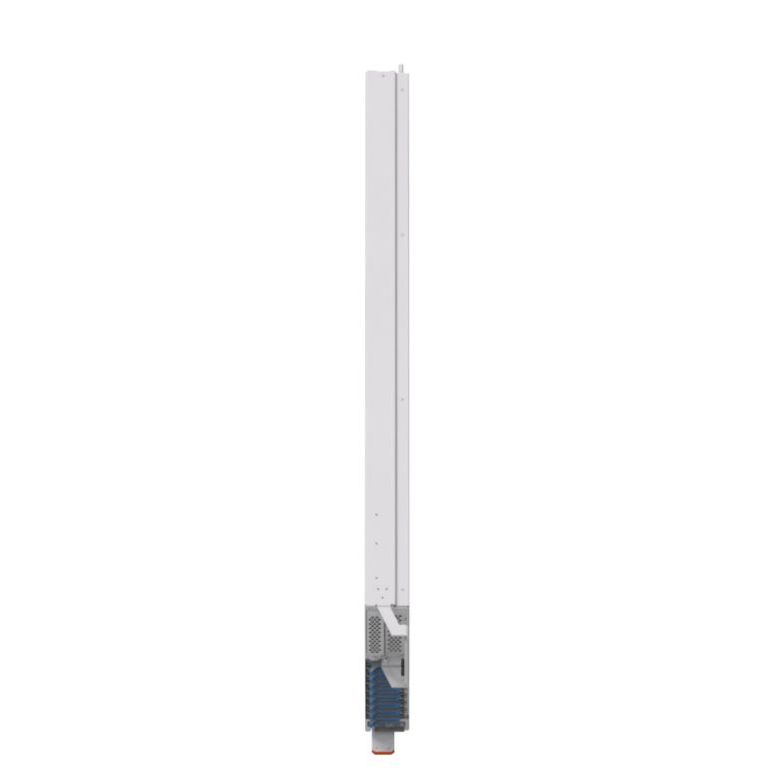

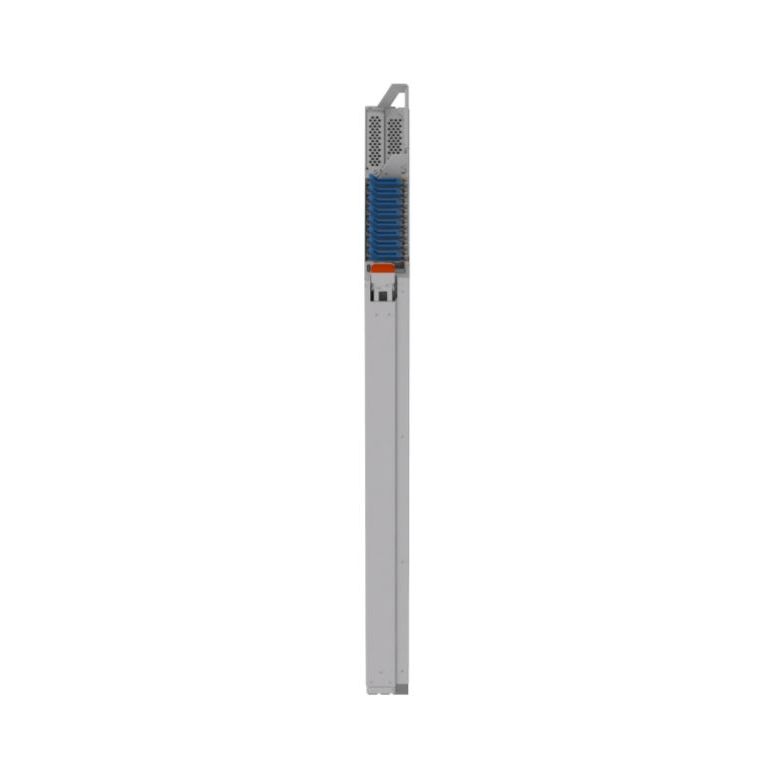

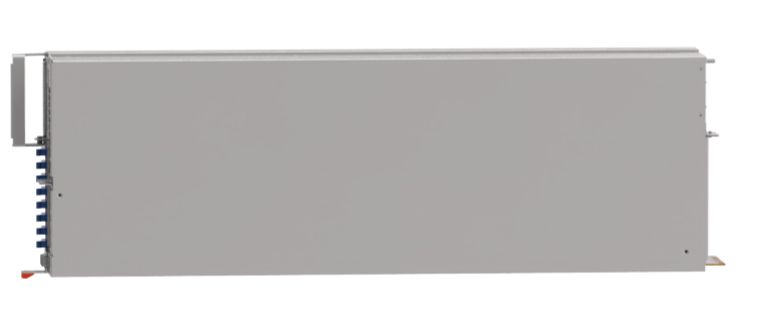

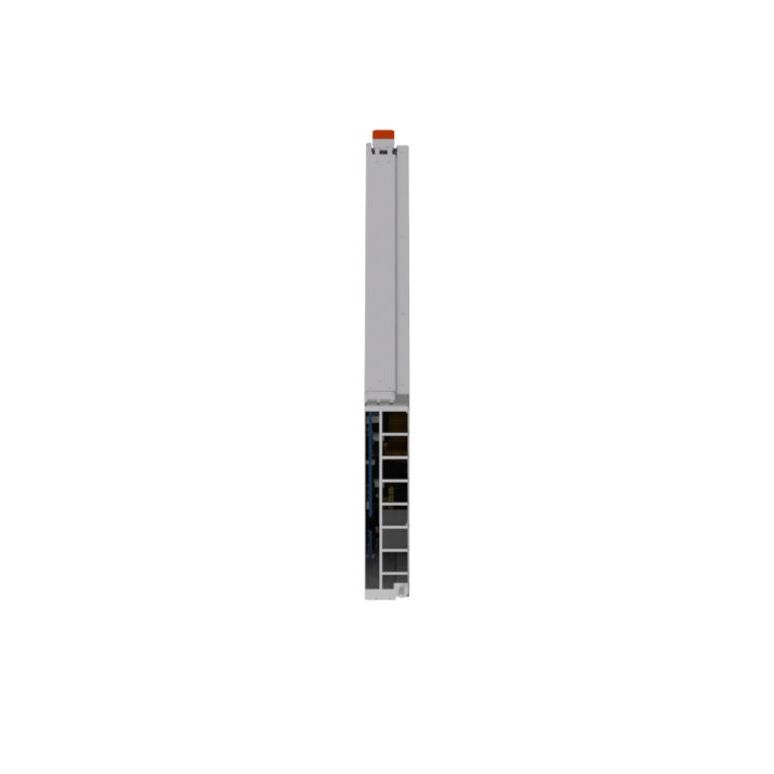

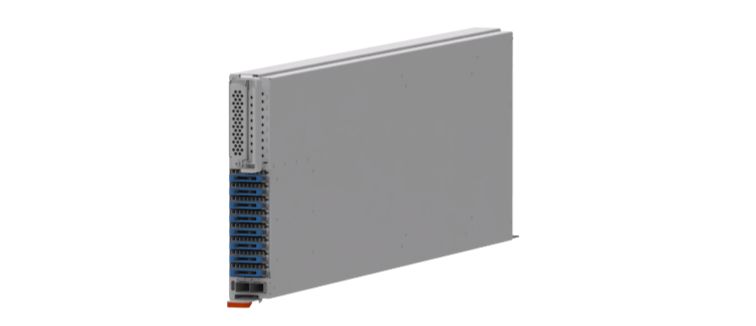

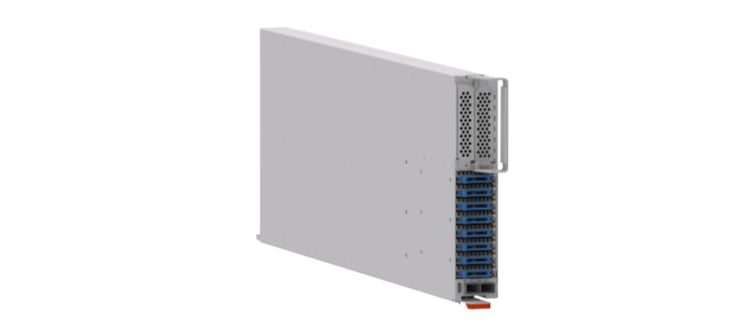

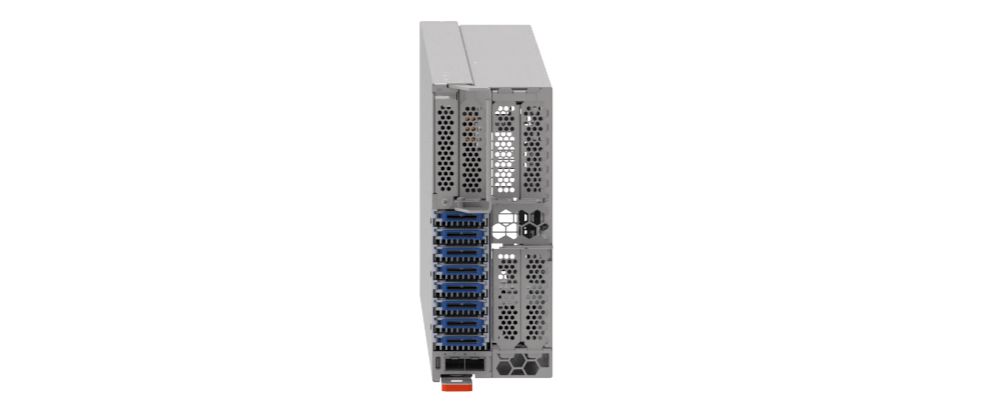

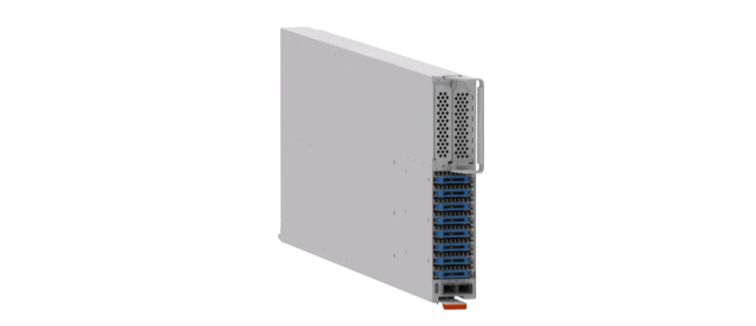

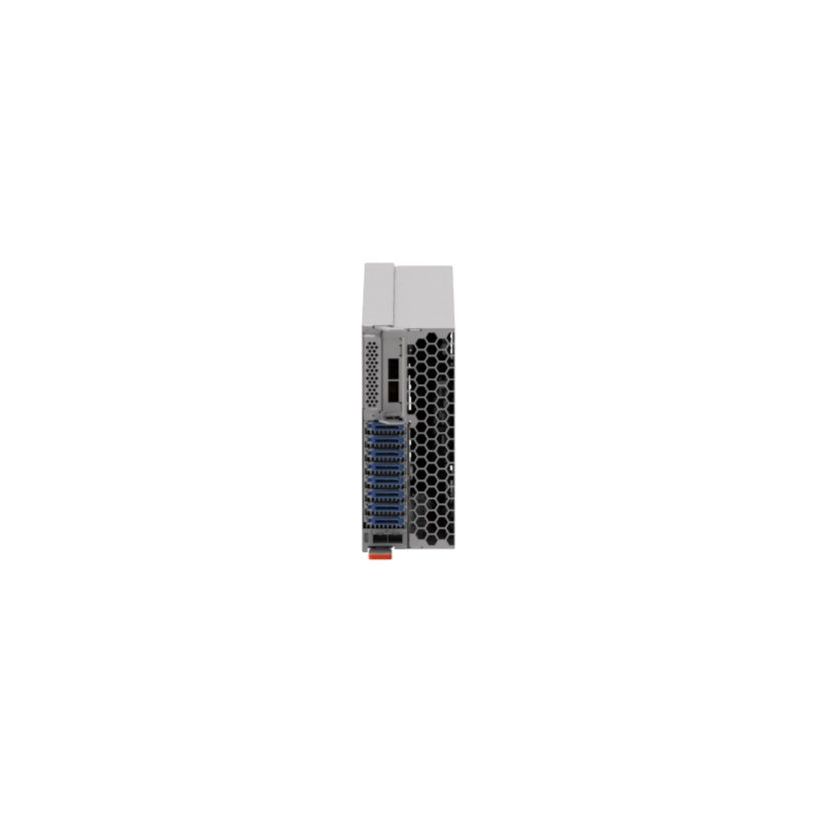

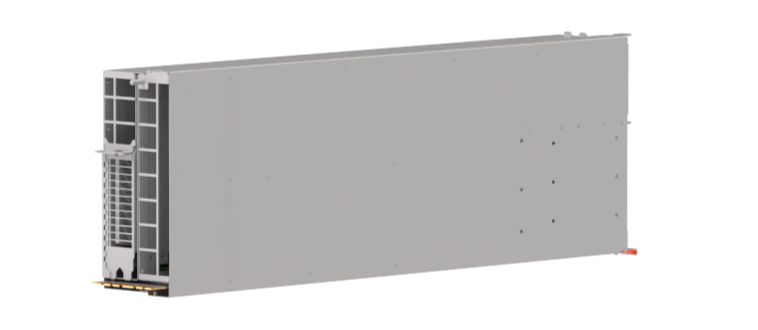

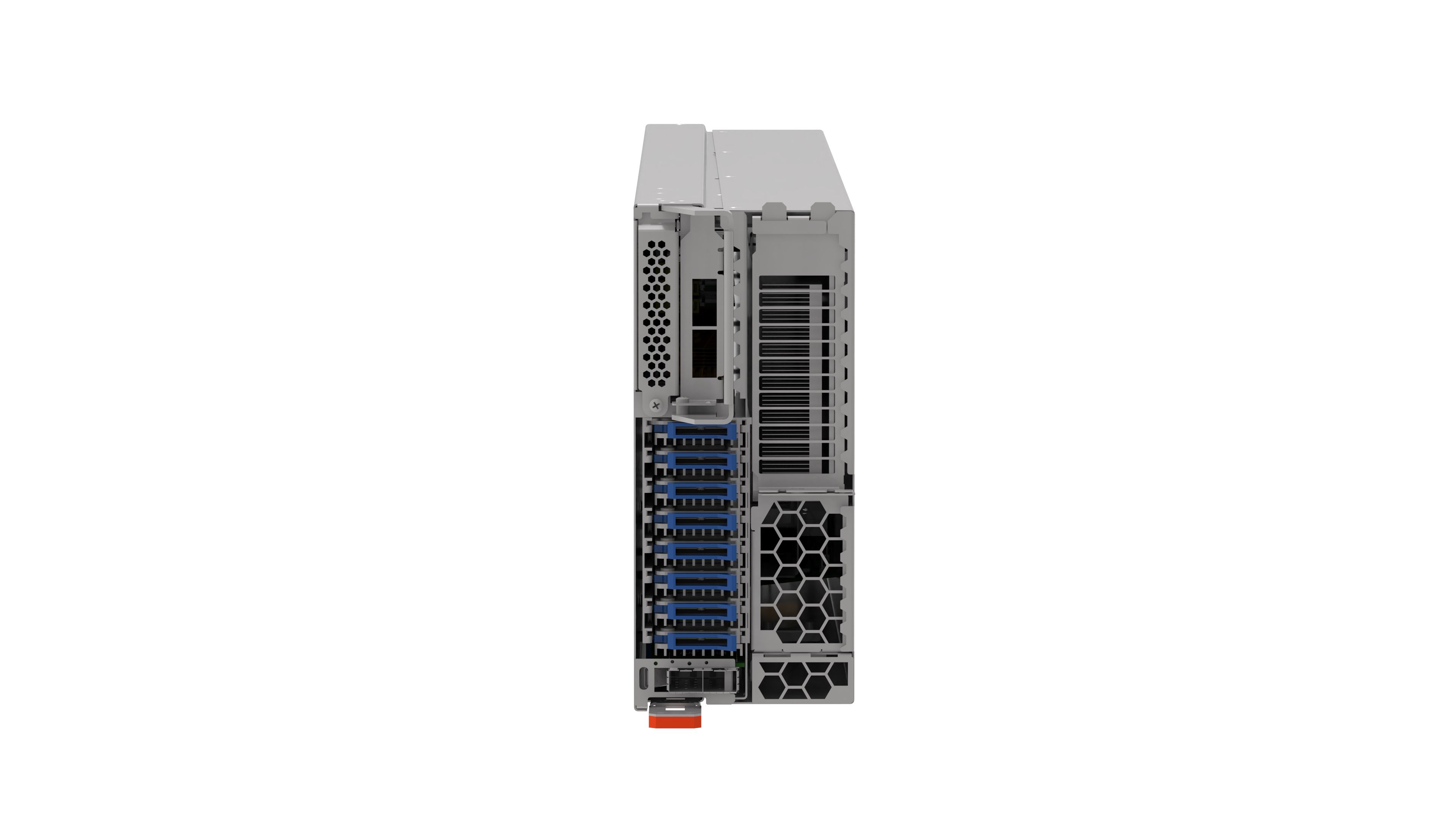

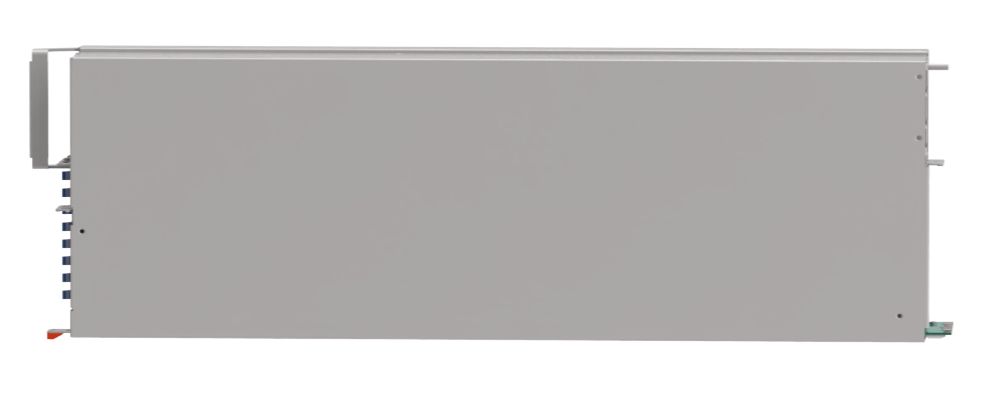

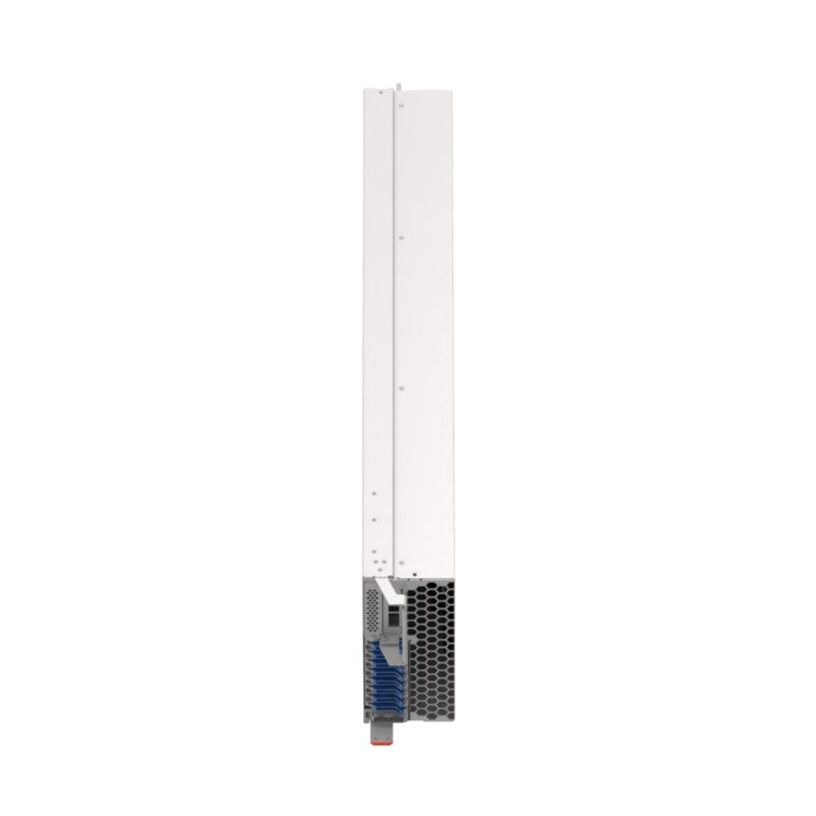

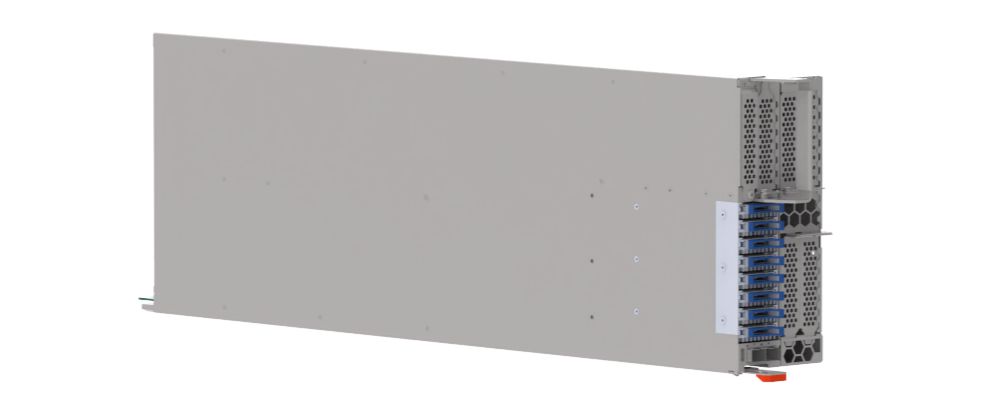

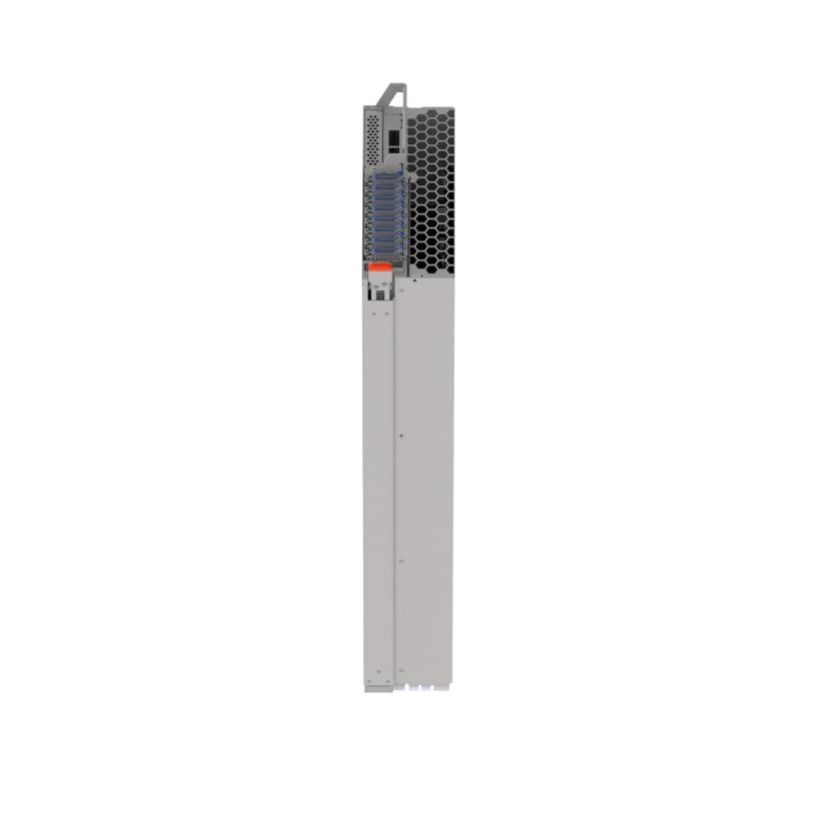

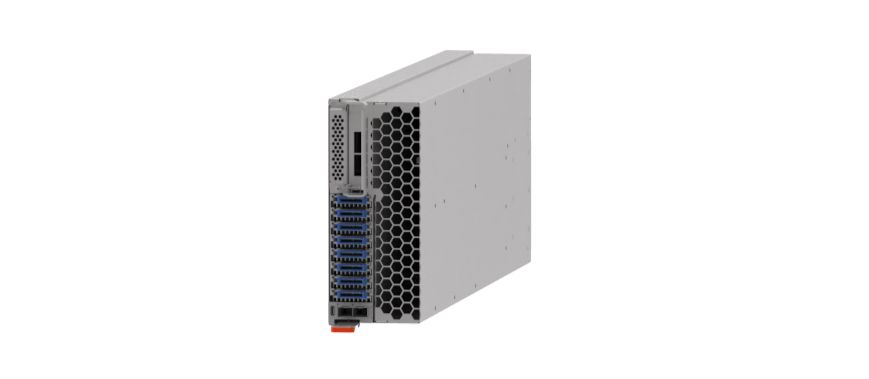

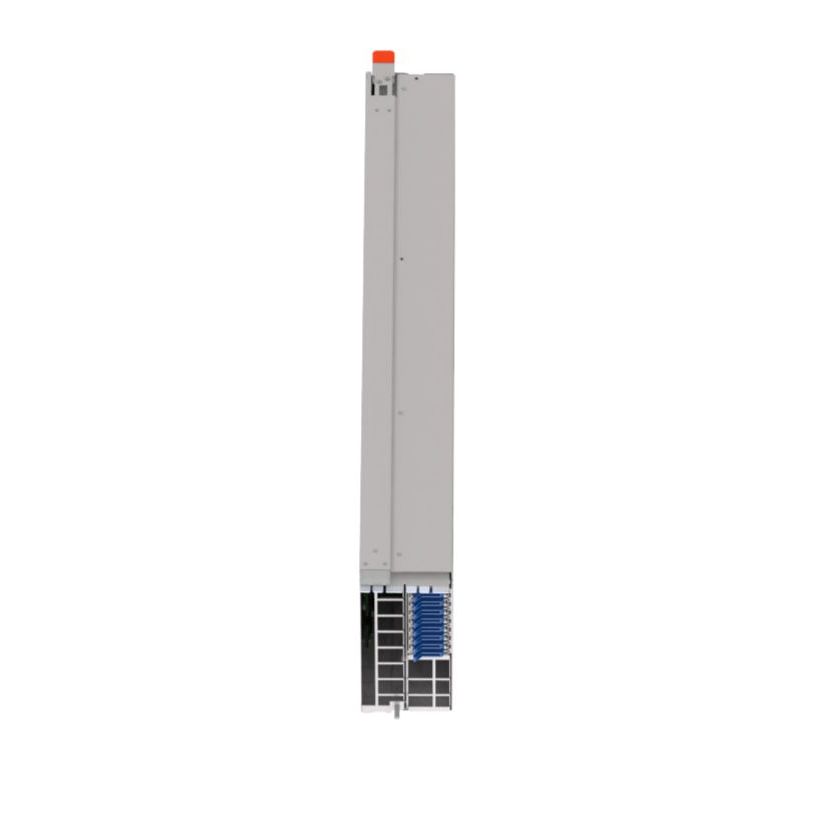

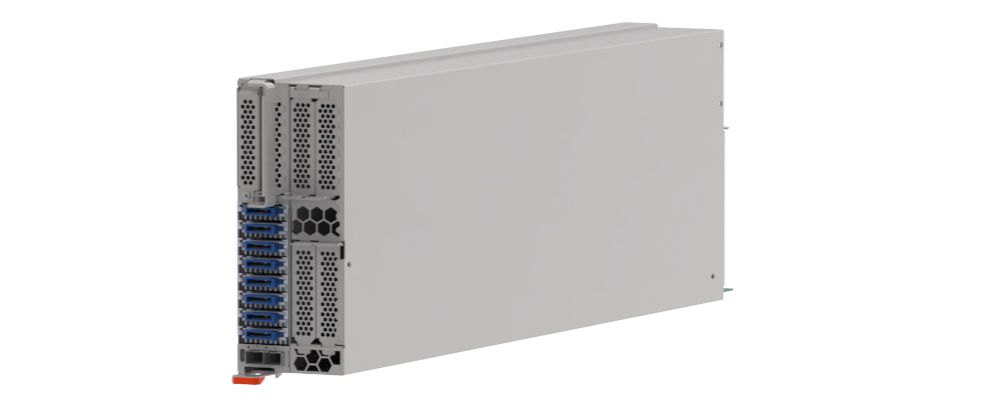

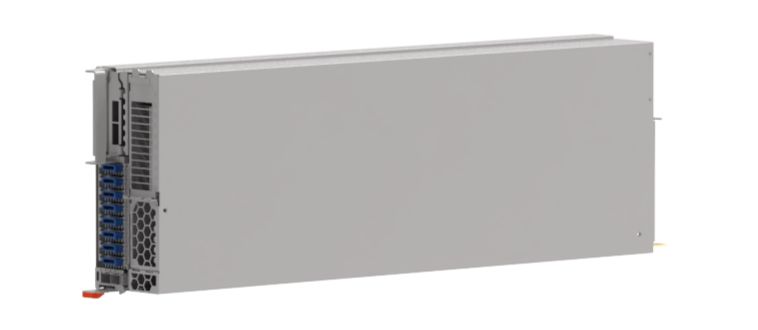

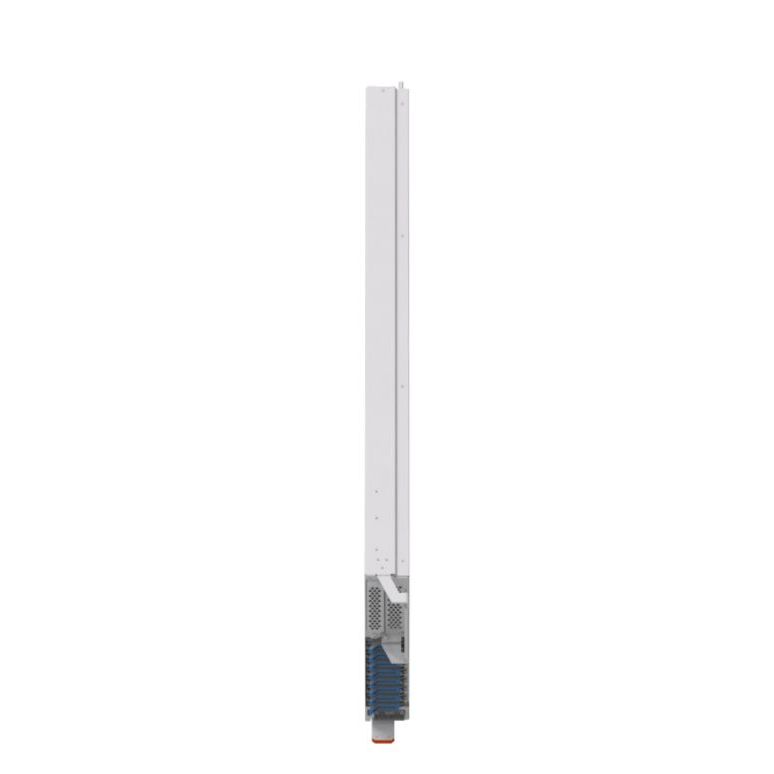

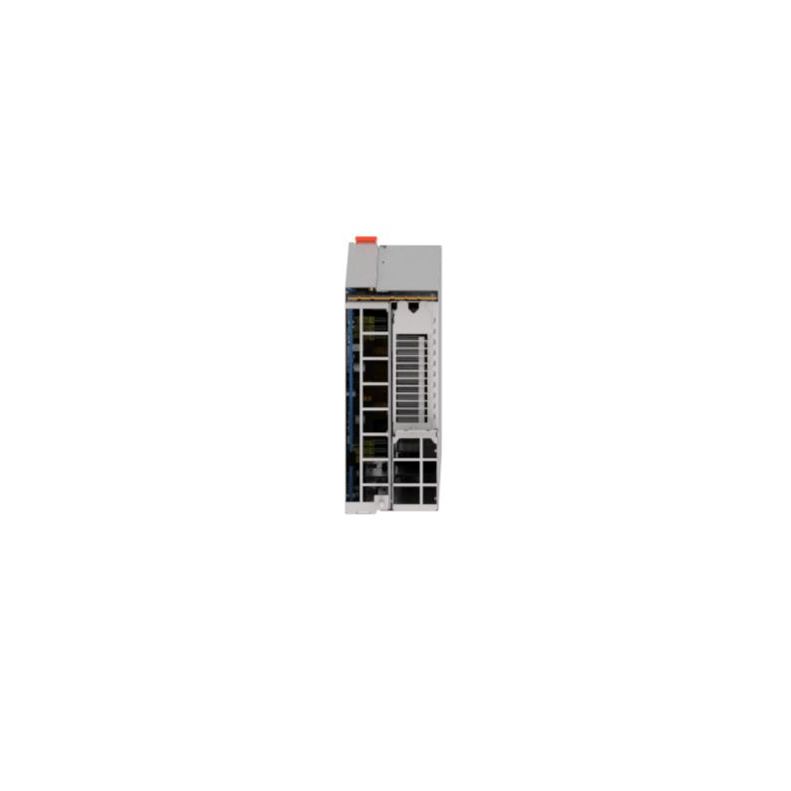

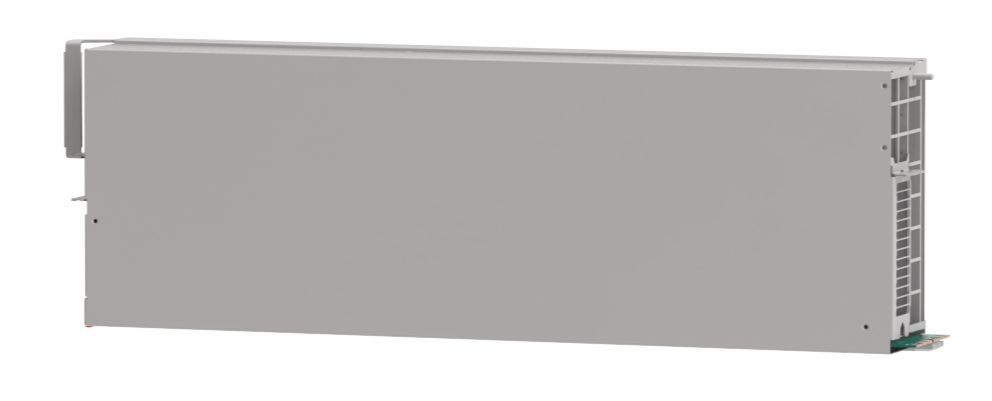

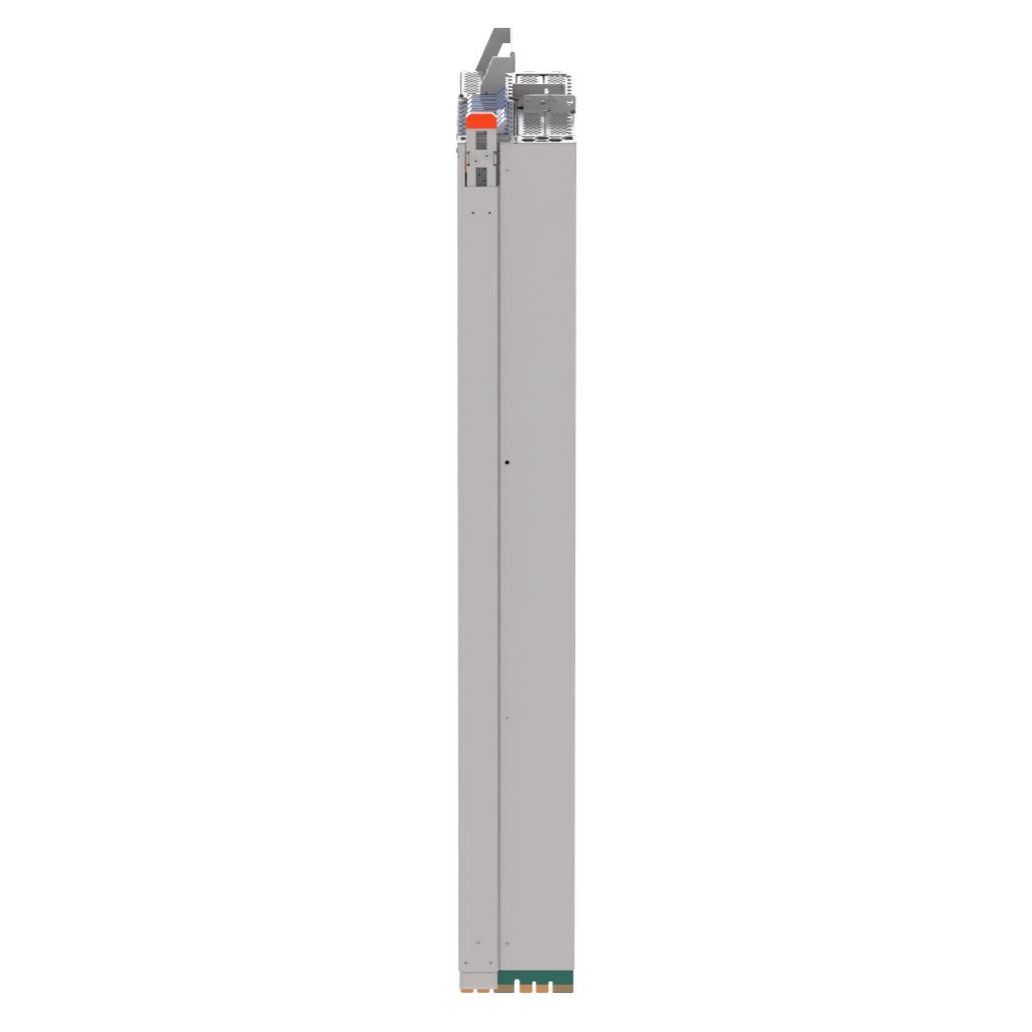

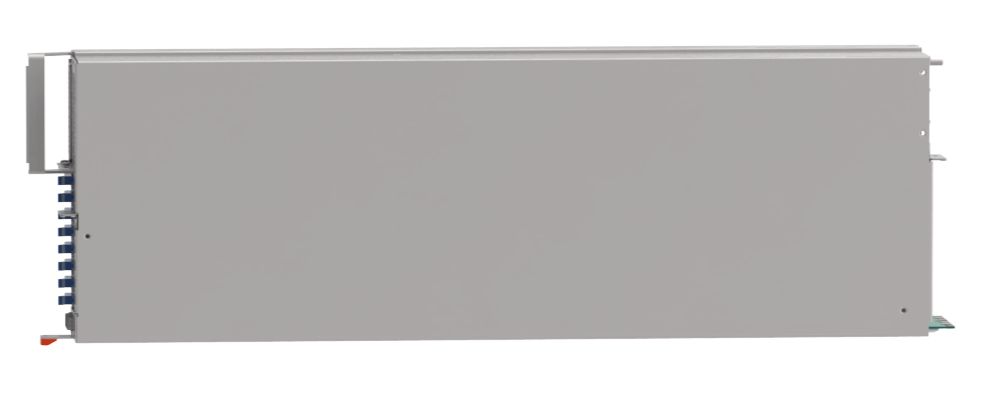

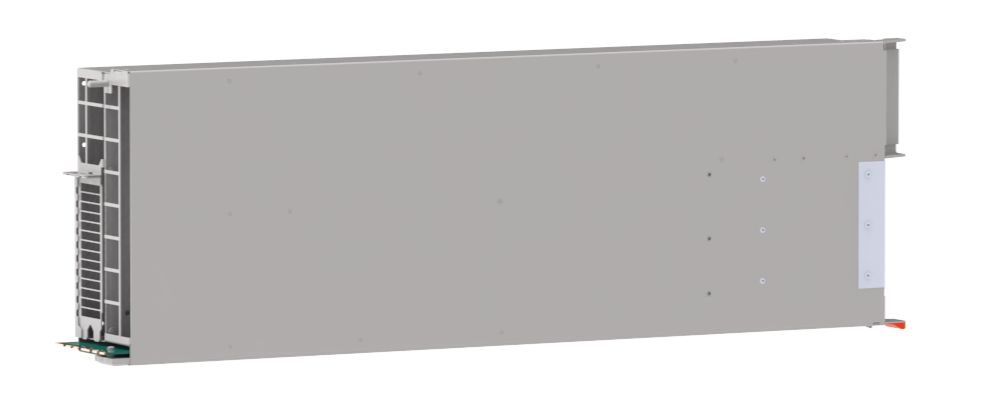

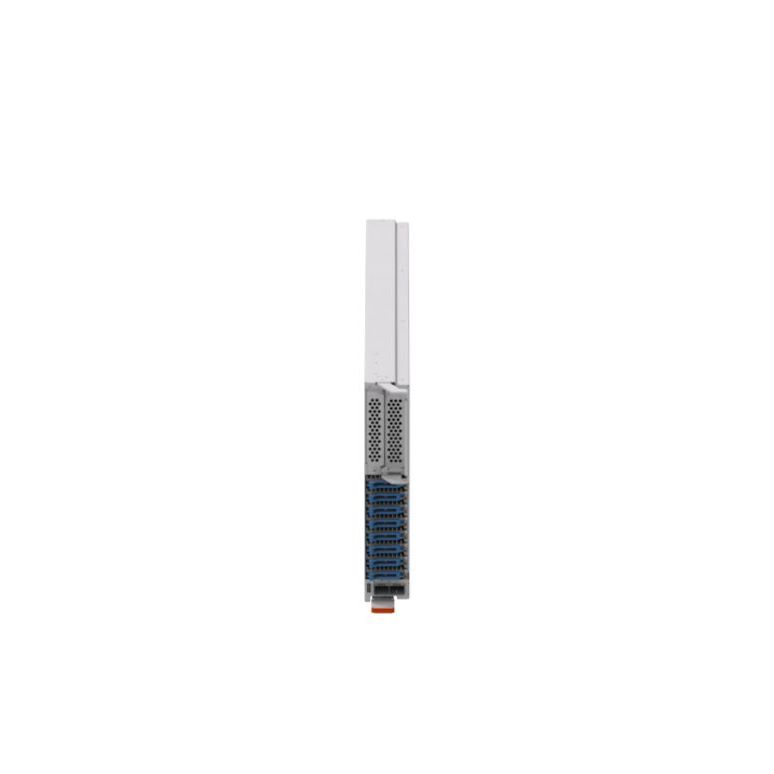

Ключевые характеристики

• Форм-фактор 1 слот
• До 2 процессоров ARM64 48 ядер
• До 1,5 ТБ (12х 128GB DIMMs)
• Встроенный контроллер с интерфейсом NVMe
• До 8 накопителей SSD NVMe x4 M.2 (22110) или до 2 SSD NVMe x4 U.2
• До 2 накопителей SSD NVMe x4 M.2 (2242)
• 1 слот PCIe 4.0 x16 OCP 3.0
• 1 слот HL/HH PCIe 4.0 x16
• Встроенные сетевые адаптеры 1х 1 Гбит/сек, 2х 10/25 Гбит/сек

Процессор

• До 2 процессоров ARM64 48 ядер
• Тактовая частота до 2.2 ГГц
• До 48 ядер на процессор
• Тепловыделение до 120 Вт на процессор
• До 80 линии PCIe 4.0 на процессор

Оперативная память

• До 1,5 ТБ (12х 128GB DIMMs)
• До 6 слотов оперативной памяти на процессор
• До 12 слотов оперативной памяти на систему
• Стандарт модулей памяти DDR4
• Тип модулей памяти RDIMM, LRDIMM
• Тактовая частота до 3200 МГц
• Технологии защиты памяти - ECC, EDC

Дисковые контроллеры

• Встроенный контроллер с интерфейсом NVMe
• Дополнительный контроллер опционален

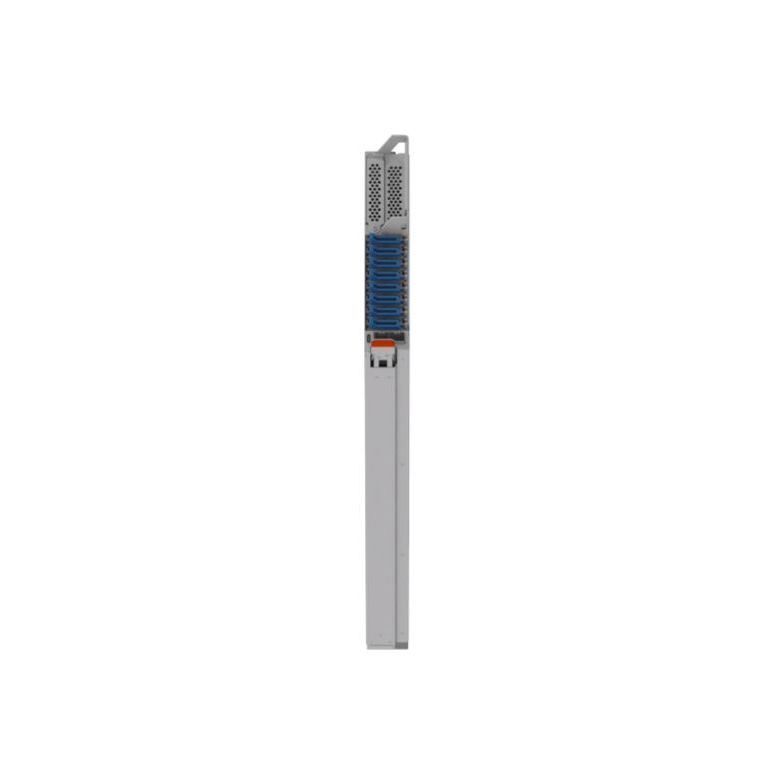

Дисковые накопители на передней панели

• До 8 накопителей SSD NVMe x4 M.2 (22110) или до 2 SSD NVMe x4 U.2
• Поддерживается горячая замена

Дисковые накопители на системной плате

• До 2 накопителей SSD NVMe x4 M.2 (2242)
• Горячая замена не поддерживается

Внешнее хранилище данных

• Поддерживаются внешние JBOD

Слоты расширения

• 1 слот PCIe 4.0 x16 OCP 3.0
• 1 слот HL/HH PCIe 4.0 x16

Графические ускорители

• Не поддерживаются

Сеть

• Встроенные сетевые адаптеры 1х 1 Гбит/сек, 2х 10/25 Гбит/сек
• До 2 дополнительных сетевых адаптеров

Управление

• Контроллер управления BMC ASPEED AST2600
• Выделенный порт 1 Гбит/сек
• Разделяемый порт 10/25 Гбит/сек
• Поддерживаемые протоколы доступа: IPMI 2.0, SSH, SNMP, Redfish, WebUI, KVMoIP, удаленное подключение медианосителя
• ПО управления «ЕОПС»

Интерфейсы вводы-вывода

• На передней панели: 1x USB 2.0, 1x DP
• Внутренние: 1х USB 2.0

Видео

• Графический контроллер G200
• Разрешение до 1920x1200

Индикация и кнопки

• Индикация: питание, состояние, ID
• Кнопки: включение/выключение питания, включение/выключение ID

Функции безопасности

• Аппаратные: Расширения безопасности процессоров архитектуры ARM (ARM Security Extensions)
• Программные: Пароль при включении, пароль администратора

Корпус

• Форм-фактор 1 слот
• Габариты Ш, В, Г: 42,5 мм, 218 мм, 667 мм
• Масса до 5,5 кг

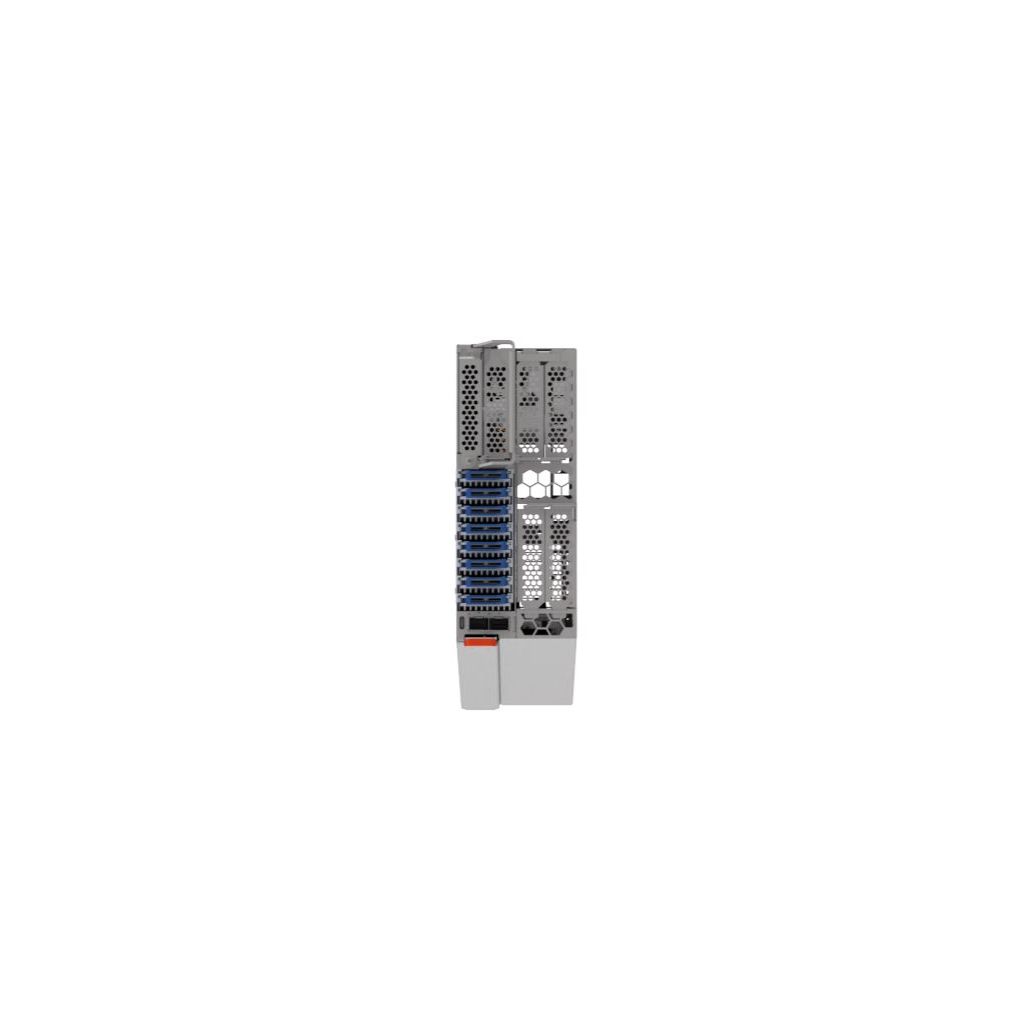

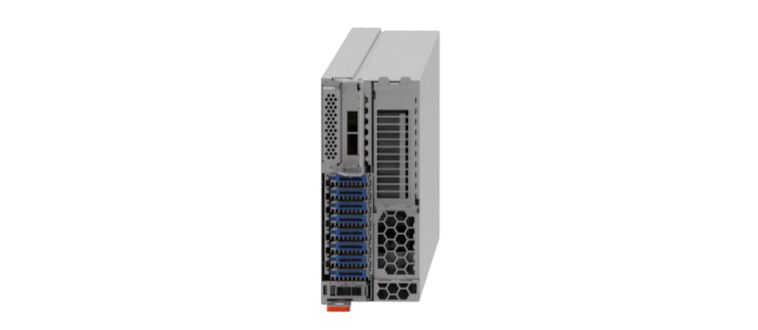

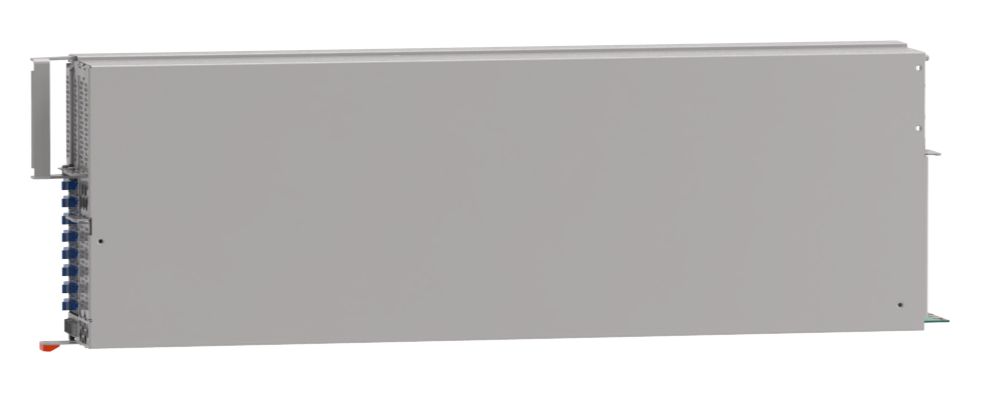

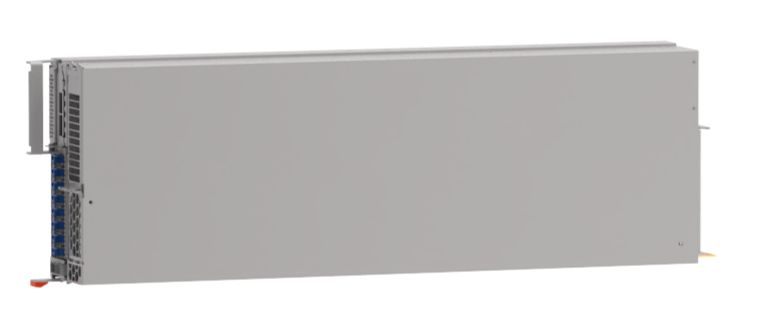

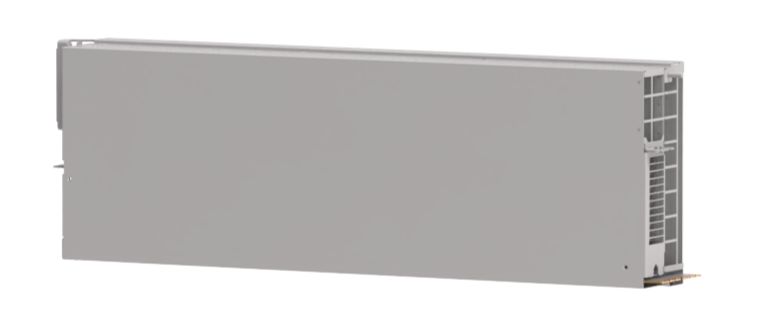

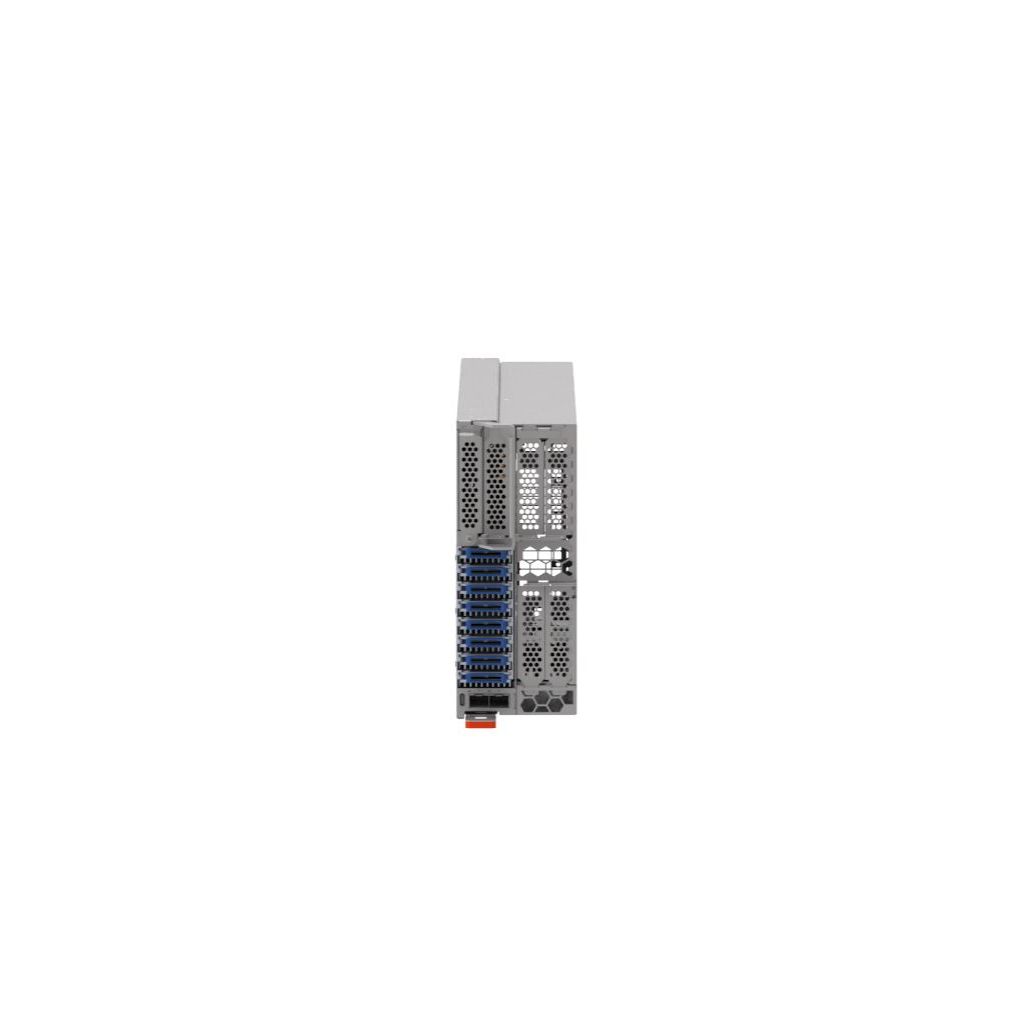

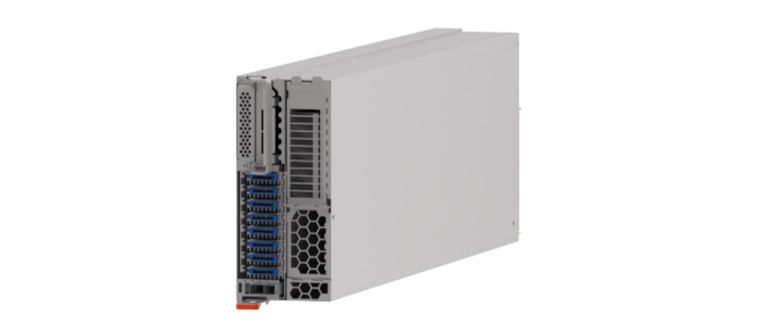

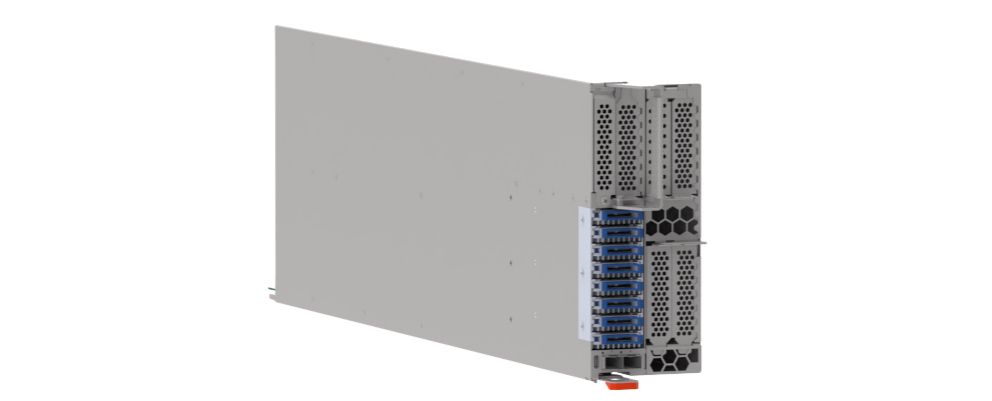

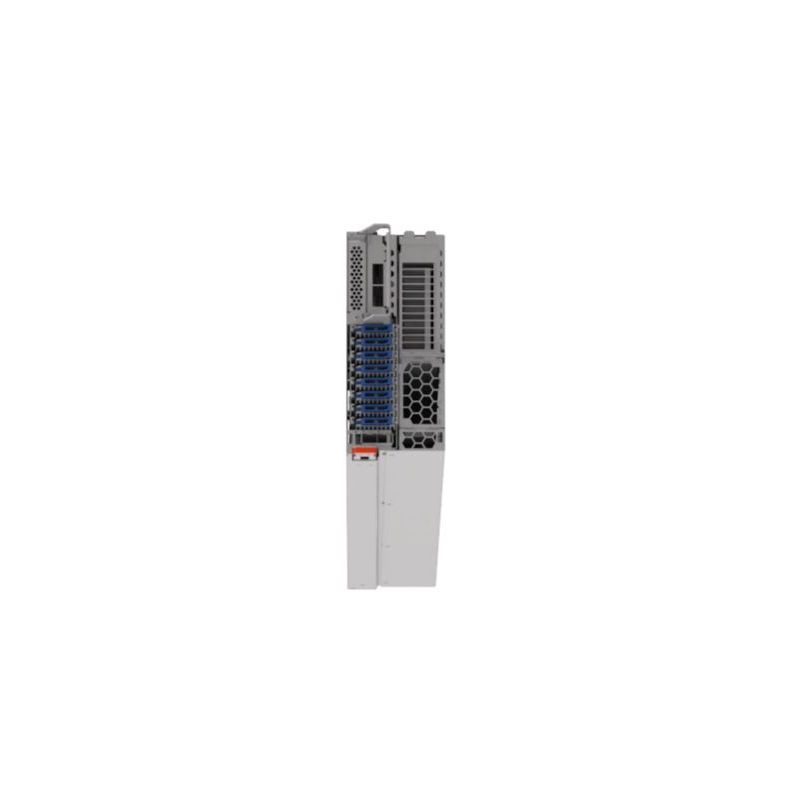

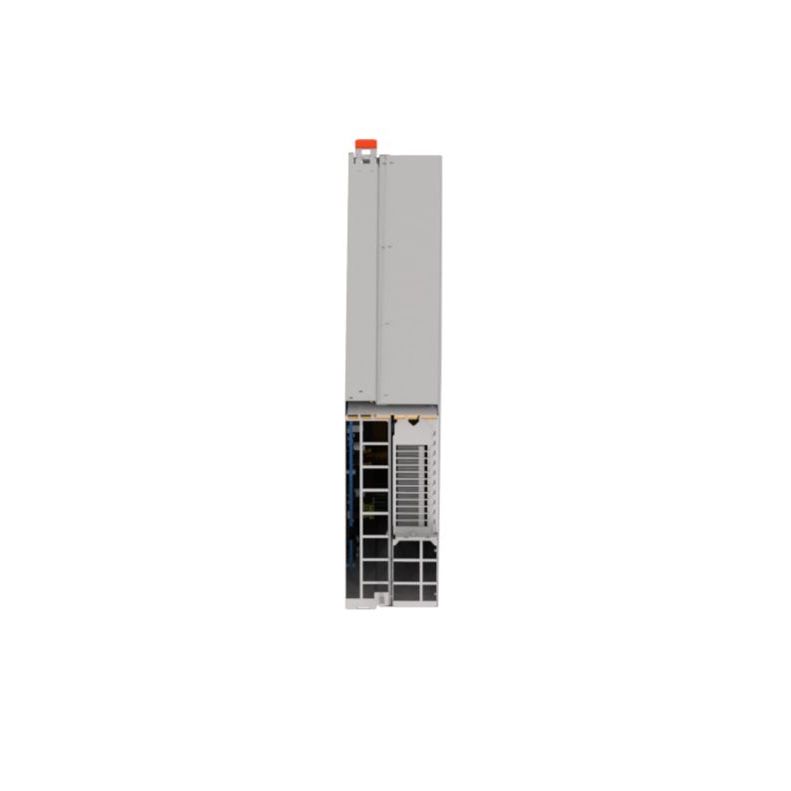

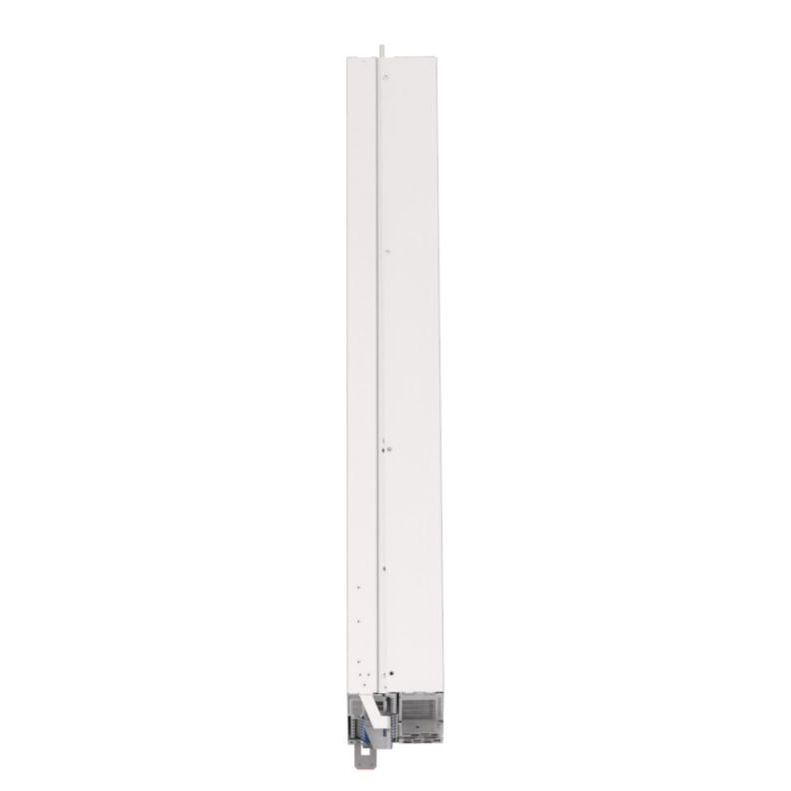

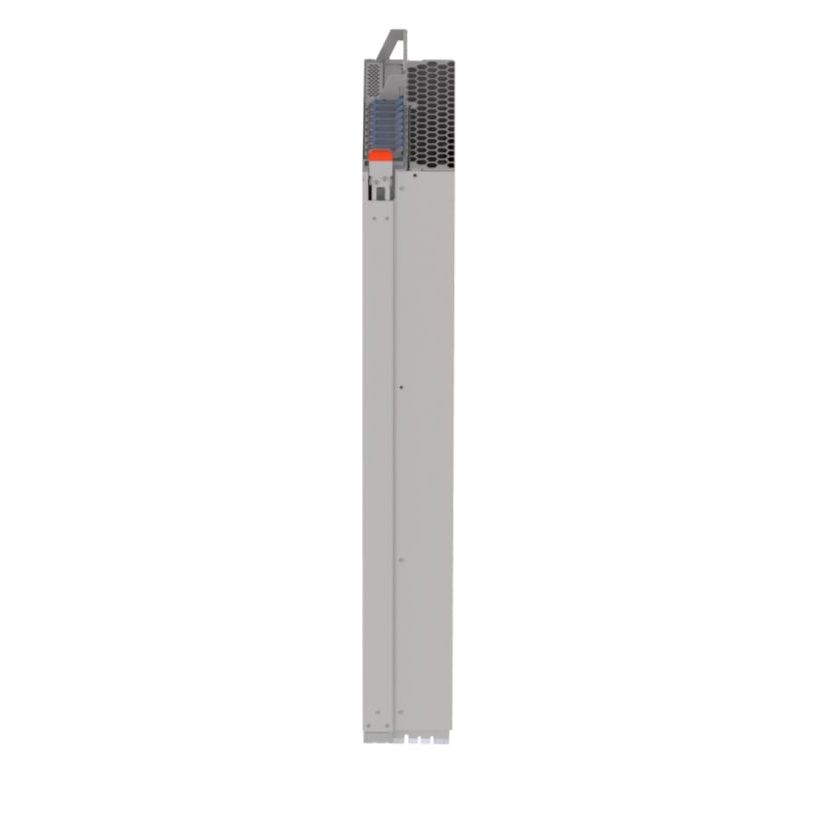

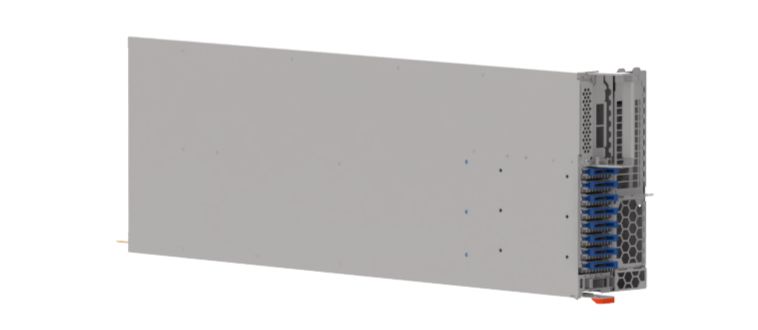

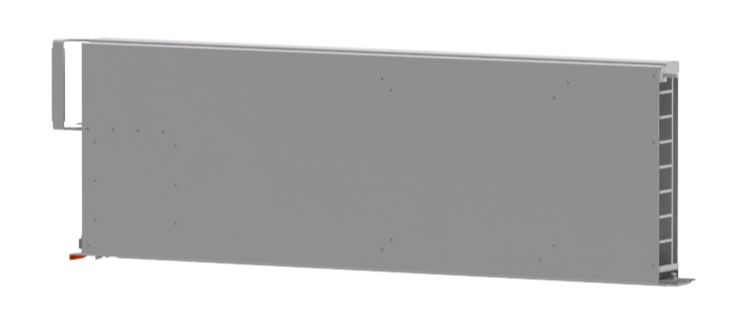

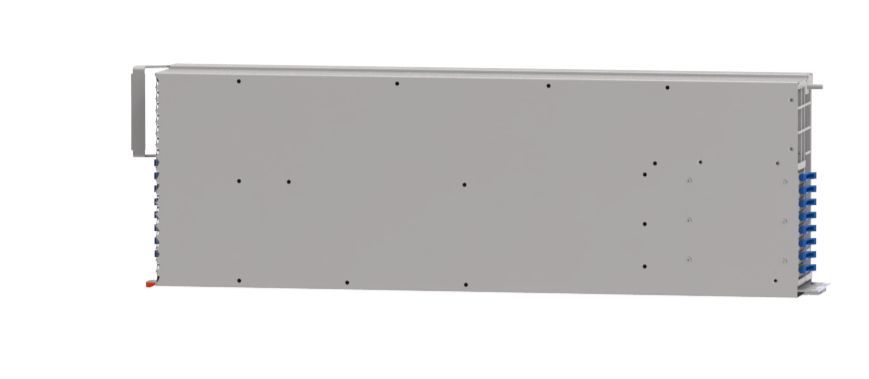

Ключевые характеристики

• Форм-фактор 2 слота
• До 2 процессоров ARM64 48 ядер
• До 1,5 ТБ (12х 128GB DIMMs)
• Встроенный контроллер с интерфейсом NVMe
• До 8 накопителей SSD NVMe x4 M.2 (22110) или до 2 SSD NVMe x4 U.2
• До 2 накопителей SSD NVMe x4 M.2 (2242)
• 1 слот PCIe 4.0 x16 OCP 3.0
• До 2 графических ускорителей двойной толщины
• Встроенные сетевые адаптеры 1х 1 Гбит/сек, 2х 10/25 Гбит/сек

Процессор

• До 2 процессоров ARM64 48 ядер
• Тактовая частота до 2.2 ГГц
• До 48 ядер на процессор
• Тепловыделение до 120 Вт на процессор
• До 80 линии PCIe 4.0 на процессор

Оперативная память

• До 1,5 ТБ (12х 128GB DIMMs)
• До 6 слотов оперативной памяти на процессор
• До 12 слотов оперативной памяти на систему
• Стандарт модулей памяти DDR4
• Тип модулей памяти RDIMM, LRDIMM
• Тактовая частота до 3200 МГц
• Технологии защиты памяти - ECC, EDC

Дисковые контроллеры

• Встроенный контроллер с интерфейсом NVMe
• Дополнительный контроллер опционален

Дисковые накопители на передней панели

• До 8 накопителей SSD NVMe x4 M.2 (22110) или до 2 SSD NVMe x4 U.2
• Поддерживается горячая замена

Дисковые накопители на системной плате

• До 2 накопителей SSD NVMe x4 M.2 (2242)
• Горячая замена не поддерживается

Внешнее хранилище данных

• Поддерживаются внешние JBOD

Слоты расширения

• 1 слот PCIe 4.0 x16 OCP 3.0
• 1 слот HL/HH PCIe 4.0 x16

Графические ускорители

• До 2 графических ускорителей двойной толщины
• Мощность графического ускорителя до 500 Вт

Сеть

• Встроенные сетевые адаптеры 1х 1 Гбит/сек, 2х 10/25 Гбит/сек
• До 2 дополнительных сетевых адаптеров

Управление

• Контроллер управления BMC ASPEED AST2600
• Выделенный порт 1 Гбит/сек
• Разделяемый порт 10/25 Гбит/сек
• Поддерживаемые протоколы доступа: IPMI 2.0, SSH, SNMP, Redfish, WebUI, KVMoIP, удаленное подключение медианосителя
• ПО управления «ЕОПС»

Интерфейсы вводы-вывода

• На передней панели: 1x USB 2.0, 1x DP
• Внутренние: 1х USB 2.0

Индикация и кнопки

• Индикация: питание, состояние, ID
• Кнопки: включение/выключение питания, включение/выключение ID

Функции безопасности

• Аппаратные: Расширения безопасности процессоров архитектуры ARM (ARM Security Extensions)
• Программные: Пароль при включении, пароль администратора

Корпус

• Форм-фактор 2 слот
• Габариты Ш, В, Г: 86 мм, 218 мм, 667 мм
• Масса до 10 кг

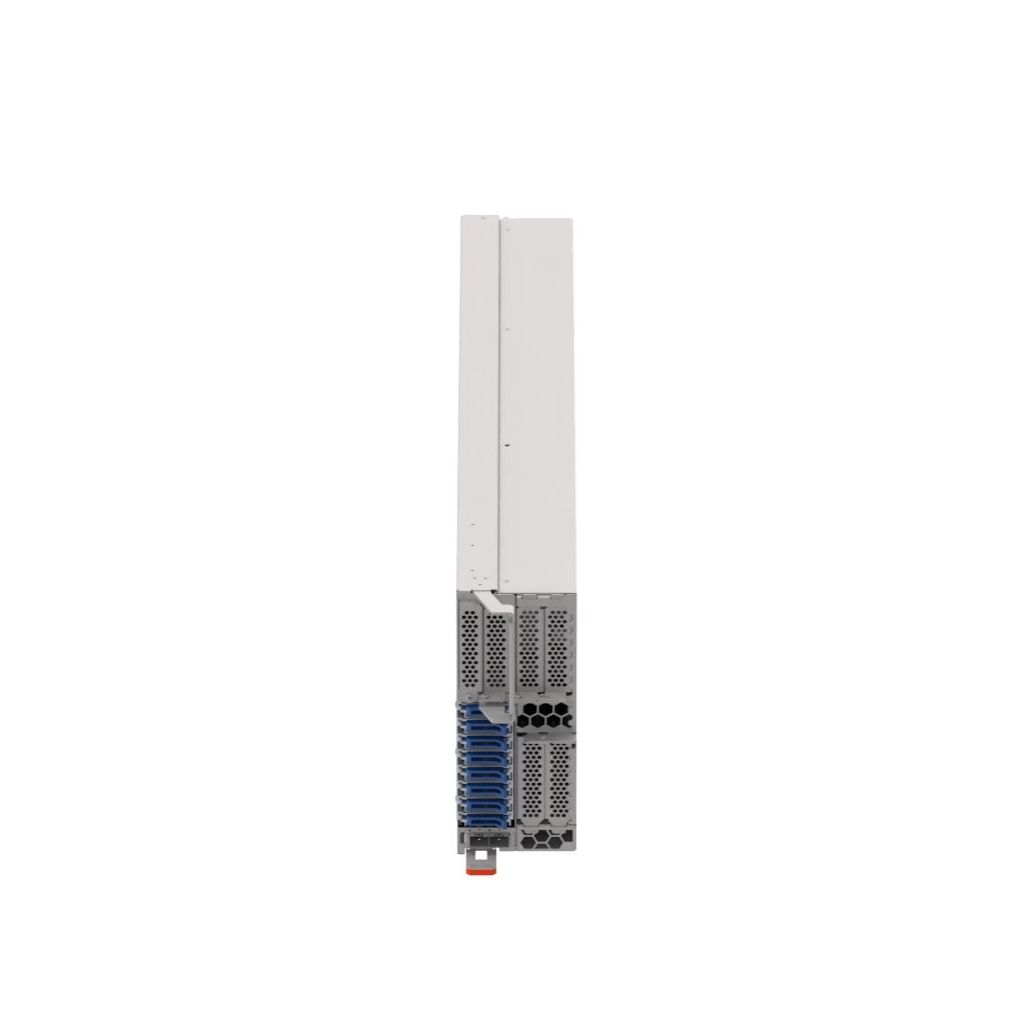

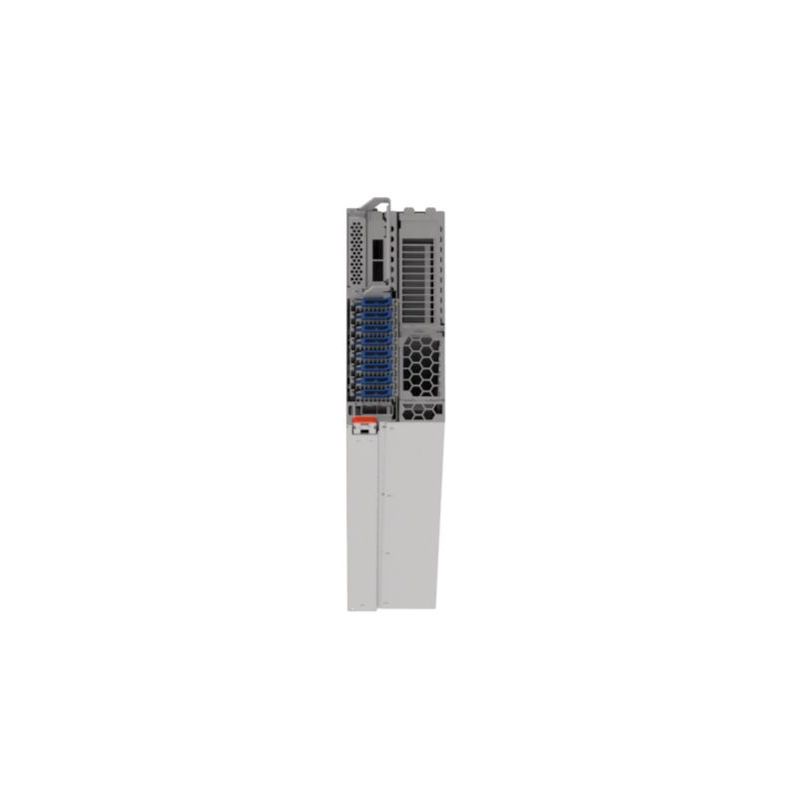

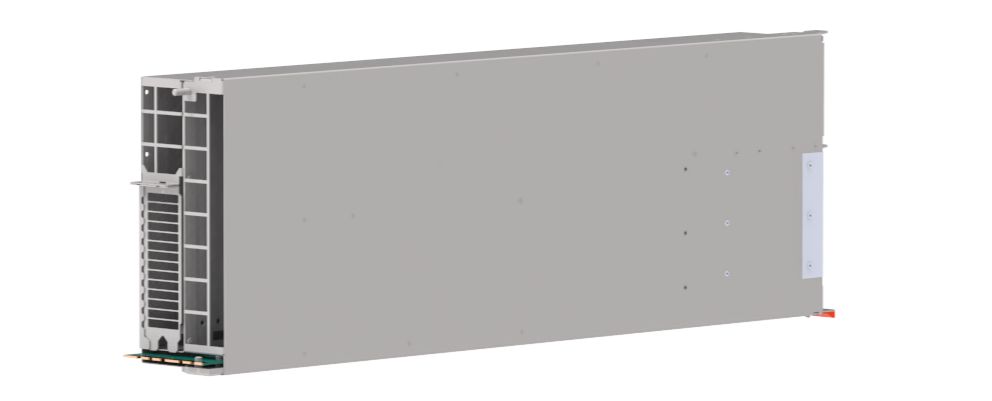

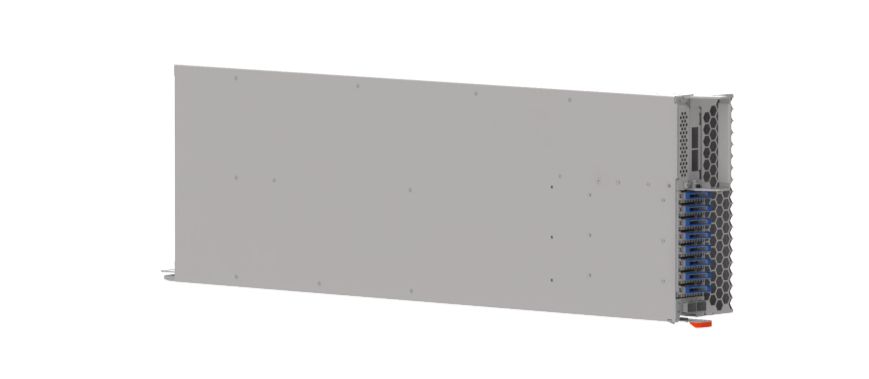

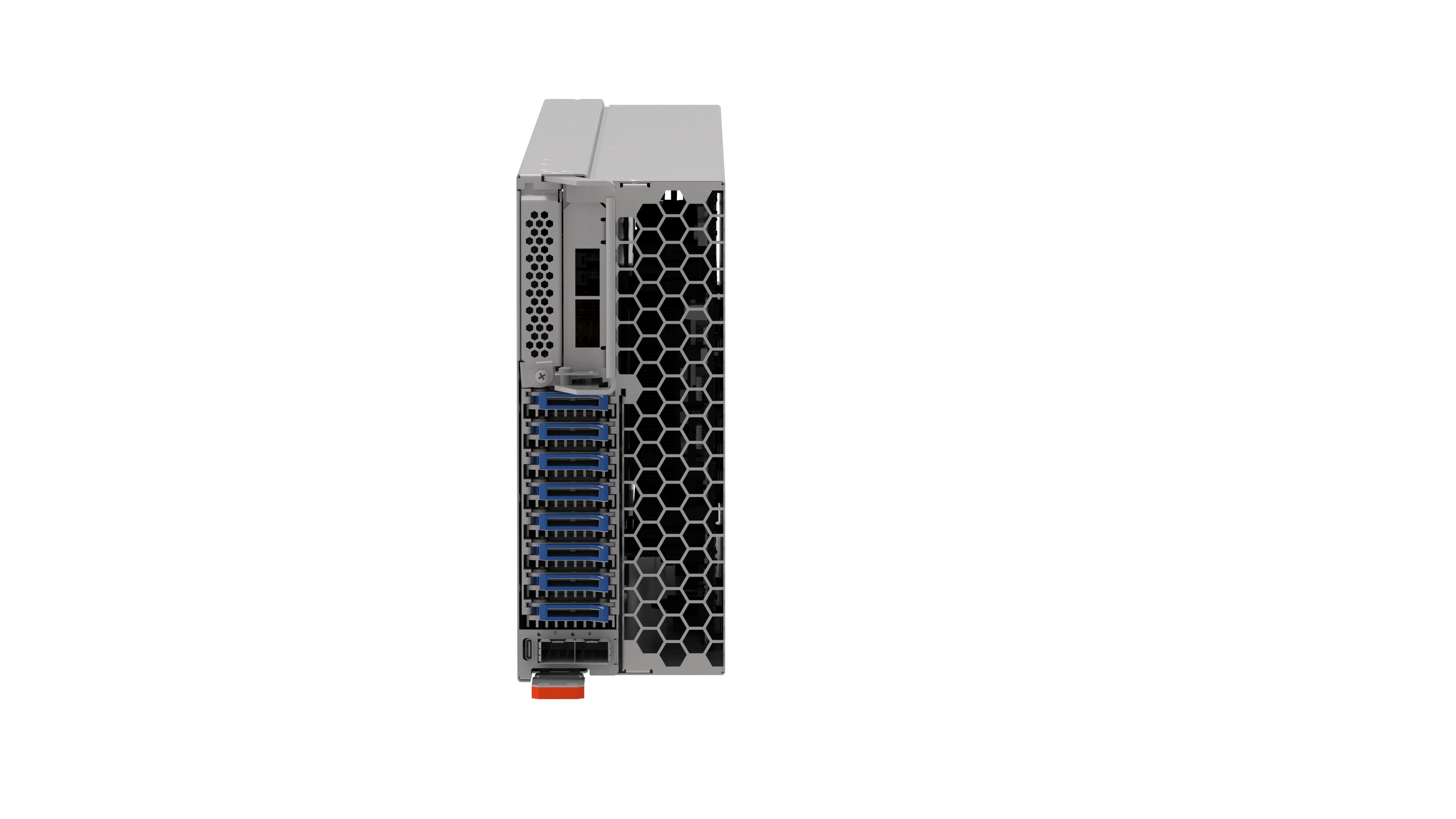

Ключевые характеристики

• Форм-фактор 2 слота
• До 4 процессоров ARM64 48 ядер
• До 3 ТБ (24х 128GB DIMMs)
• Встроенный контроллер с интерфейсом NVMe
• До 16 накопителей SSD NVMe x4 M.2 (22110) или до 2 SSD NVMe x4 U.2
• До 2 накопителей SSD NVMe x4 M.2 (2242)
• 1 слот PCIe 4.0 x16 OCP 3.0
• Встроенные сетевые адаптеры 1х 1 Гбит/сек, 2х 10/25 Гбит/сек

Процессор

• До 4 процессоров ARM64 48 ядер
• Тактовая частота до 2.2 ГГц
• До 48 ядер на процессор
• Тепловыделение до 120 Вт на процессор
• До 80 линии PCIe 4.0 на процессор

Оперативная память

• До 3 ТБ (24х128GB DIMMs)
• До 6 слотов оперативной памяти на процессор
• До 24 слотов оперативной памяти на систему
• Стандарт модулей памяти DDR4
• Тип модулей памяти RDIMM, LRDIMM
• Тактовая частота до 3200 МГц
• Технологии защиты памяти - ECC, EDC

Дисковые контроллеры

• Встроенный контроллер с интерфейсом NVMe
• Дополнительный контроллер опционален

Дисковые накопители на передней панели

• До 16 накопителей SSD NVMe x4 M.2 (22110) или до 2 SSD NVMe x4 U.2
• Поддерживается горячая замена

Дисковые накопители на системной плате

• До 2 накопителей SSD NVMe x4 M.2 (2242)
• Горячая замена не поддерживается

Слоты расширения

• 1 слот PCIe 4.0 x16 OCP 3.0

Графические ускорители

• Не поддерживаются

Сеть

• Встроенные сетевые адаптеры 1х 1 Гбит/сек, 2х 10/25 Гбит/сек
• До 2 дополнительных сетевых адаптеров

Управление

• Контроллер управления BMC ASPEED AST2600
• Выделенный порт 1 Гбит/сек
• Разделяемый порт 10/25 Гбит/сек
• Поддерживаемые протоколы доступа: IPMI 2.0, SSH, SNMP, Redfish, WebUI, KVMoIP, удаленное подключение медианосителя
• ПО управления «ЕОПС»

Интерфейсы вводы-вывода

• На передней панели: 1x USB 2.0, 1x DP
• Внутренние: 1х USB 2.0

Индикация и кнопки

• Индикация: питание, состояние, ID
• Кнопки: включение/выключение питания, включение/выключение ID

Функции безопасности

• Аппаратные: Расширения безопасности процессоров архитектуры ARM (ARM Security Extensions)
• Программные: Пароль при включении, пароль администратора

Корпус

• Форм-фактор 2 слота
• Габариты Ш, В, Г: 86 мм, 218 мм, 667 мм
• Масса до 10 кг

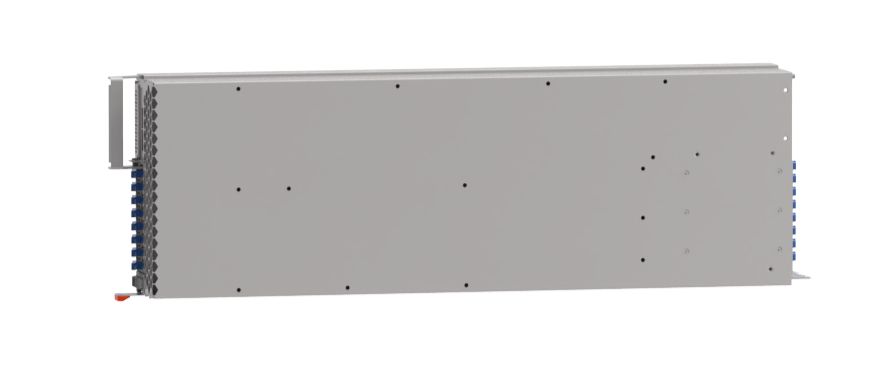

Ключевые характеристики

• Форм-фактор 2 слота
• До 2 процессоров ARM64 48 ядер
• До 1,5 ТБ (12х 128GB DIMMs)
• Встроенный контроллер с интерфейсом NVMe
• До 8 накопителей SSD NVMe x4 M.2 (22110) или до 2 SSD NVMe x4 U.2
• До 2 накопителей SSD NVMe x4 M.2 (2242)
• 1 слот PCIe 4.0 x16 OCP 3.0
• 1 слот PCIe 4.0 x16 HL/HH
• До 4 слотов PCIe 4.0 x8 FL/HH
• Встроенные сетевые адаптеры 1х 1 Гбит/сек, 2х 10/25 Гбит/сек

Процессор

• До 2 процессоров ARM64 48 ядер
• Тактовая частота до 2.2 ГГц
• До 48 ядер на процессор
• Тепловыделение до 120 Вт на процессор
• До 80 линии PCIe 4.0 на процессор

Оперативная память

• До 1,5 ТБ (12х 128GB DIMMs)
• До 6 слотов оперативной памяти на процессор
• До 12 слотов оперативной памяти на систему
• Стандарт модулей памяти DDR4
• Тип модулей памяти RDIMM, LRDIMM
• Тактовая частота до 3200 МГц
• Технологии защиты памяти - ECC, EDC

Дисковые контроллеры

• Встроенный контроллер с интерфейсом NVMe
• Дополнительный контроллер опционален

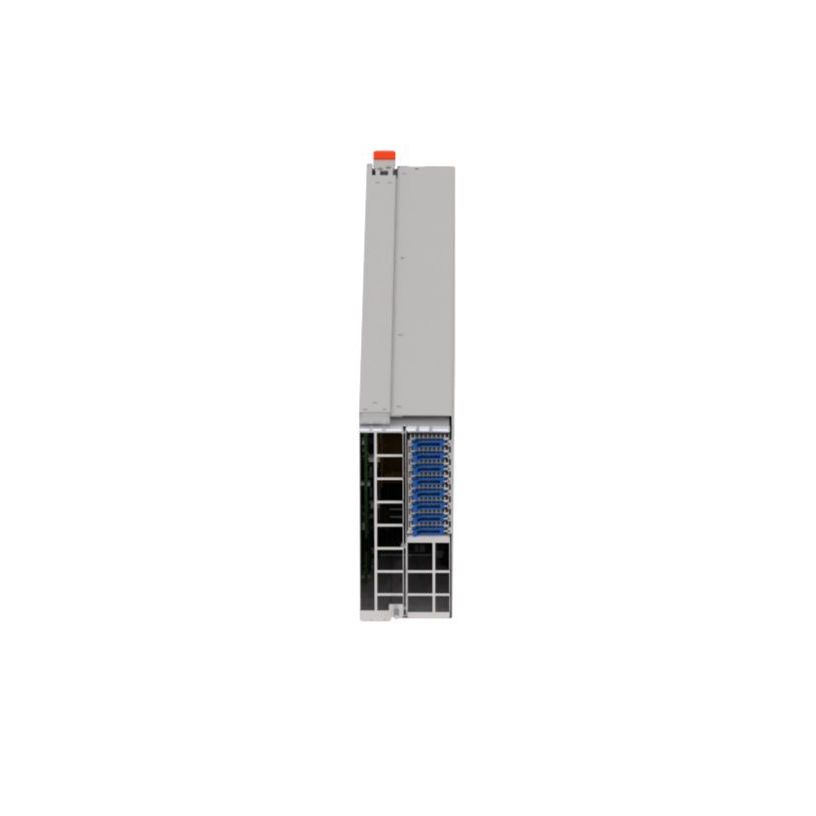

Дисковые накопители на передней панели

• До 8 накопителей SSD NVMe x4 M.2 (22110) или до 2 SSD NVMe x4 U.2
• Поддерживается горячая замена

Дисковые накопители на системной плате

• До 2 накопителей SSD NVMe x4 M.2 (2242)
• Горячая замена не поддерживается

Слоты расширения

• 1 слот PCIe 4.0 x16 OCP 3.0
• 2 слота FL/FH PCIe 4.0 x16
• До 4 слотов FL/FH PCIe 4.0x16

Графические ускорители

• Не поддерживаются

Сеть

• Встроенные сетевые адаптеры 1х 1 Гбит/сек, 2х 10/25 Гбит/сек
• До 2 дополнительных сетевых адаптеров

Управление

• Контроллер управления BMC ASPEED AST2600
• Выделенный порт 1 Гбит/сек
• Разделяемый порт 10/25 Гбит/сек
• Поддерживаемые протоколы доступа: IPMI 2.0, SSH, SNMP, Redfish, WebUI, KVMoIP, удаленное подключение медианосителя
• ПО управления «ЕОПС»

Интерфейсы вводы-вывода

• На передней панели: 1x USB 2.0, 1x DP
• Внутренние: 1х USB 2.0

Индикация и кнопки

• Индикация: питание, состояние, ID
• Кнопки: включение/выключение питания, включение/выключение ID

Функции безопасности

• Аппаратные: Расширения безопасности процессоров архитектуры ARM (ARM Security Extensions)
• Программные: Пароль при включении, пароль администратора

Корпус

• Форм-фактор 2 слота
• Габариты Ш, В, Г: 86 мм, 218 мм, 667 мм
• Масса до 10 кг
